Pred vyžiadaním cenovej ponuky sa rozhodnite, čo vlastne kupujete: rúrkový materiál, ktorý bude opracovaný na komponent, alebo tlakové potrubie určené na prepravu kvapaliny. Potom špecifikujte OD, ID, dĺžku, obal hotového dielu, servisné podmienky, množstvo, požiadavky na kontrolu a dokumentáciu. Toto rozlíšenie zabraňuje najdrahšej chybe RFQ – spracovanie polotovaru inžiniersko-plastového profilu, ako keby to bol certifikovaný komponent potrubného systému.
Najprv sa rozhodnite, či aplikácia potrebuje polotovar rúrkového materiálu alebo tlakové procesné potrubie

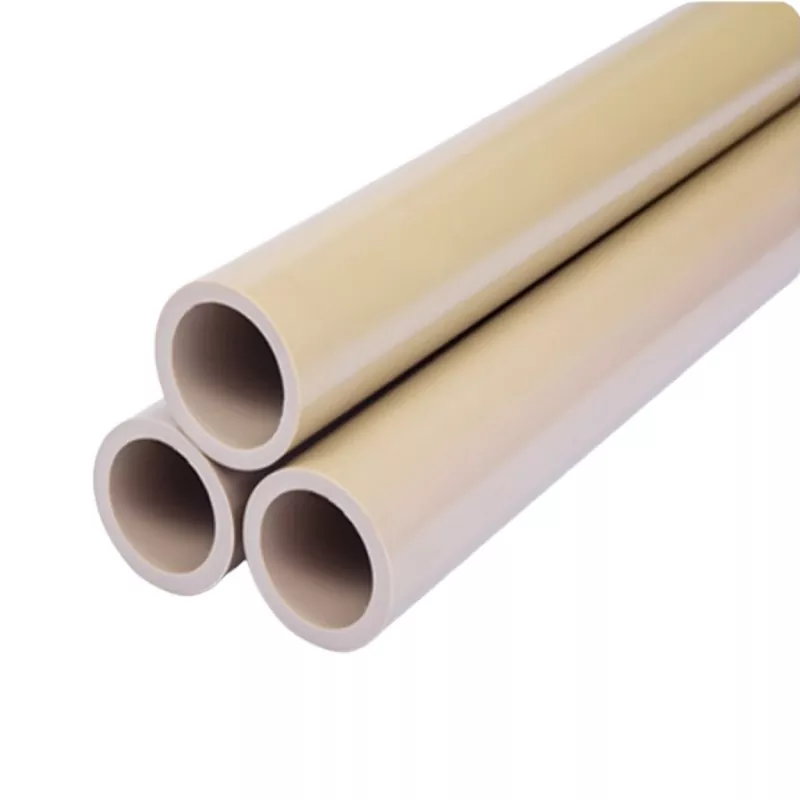

VäčšinaRúry PEEK GF30predávané ako polotovary profilov sú hrubostenné rúry používané na opracovanie puzdier, objímok, izolačných telies, opotrebiteľných komponentov a konštrukčných dielov. Slovo „potrubie“ popisuje geometriu; nestanovuje automaticky tlakové hodnotenie.
Ak výrobok bude obsahovať stlačený plyn alebo kvapalinu, vaša požiadavka si vyžaduje viac ako len rozmery. Uveďte médium, prevádzkové a prerušované teploty, normálny tlak, tlakové cykly, návrh spoja, požadovaný konštrukčný kód a akceptačnú skúšku. Opýtajte sa, či dodávateľ môže poskytnúť údaje o tlaku pre presnú triedu, veľkosť a teplotu. Bez týchto dôkazov zaobchádzajte s materiálom akoRúrková pažba PEEK GF30, nie ako schválené procesné potrubie. To je dôležité najmä v chemickej prevádzke, kde priepustnosť, napätie, teplota a dizajn spojenia môžu ovplyvniť zlyhanie, aj keď samotný polymér odoláva tekutine.
Preložte výkres do jednoznačnej obálky OD, ID, steny, dĺžky a hotového dielu
Namiesto označenej snímky obrazovky pošlite riadenú kresbu. Mal by identifikovať jednotky, číslo výkresu, revíziu, metódu projekcie a každý kritický povrch. Uveďte vonkajší priemer a vnútorný priemer priamo; neočakávajte, že dodávateľ odvodí z nominálnej steny. Zahrňte požiadavky na dĺžku rezu, priamosť alebo sústrednosť, ak sú funkčné, a určite, ktoré povrchy zostanú tak, ako boli dodané.
Rovnako dôležitá je aj hotová obálka. Zobrazte najväčší hotový vonkajší priemer, najmenší hotový vnútorný priemer, osadenie, drážky, závity a pomocné povrchy, ktoré sa musia zmestiť do objednaného polotovaru. Rúrka môže zodpovedať nominálnym rozmerom, no ponecháva príliš málo materiálu na vyčistenie hádzania, nerovností povrchu alebo rezaných koncov.
Normalizujte dostupné veľkosti ako OD × ID, od Φ20 × Φ15 do Φ458 × Φ404, s dĺžkami zásob 1000 mm a 3000 mm
Ideal Plastic uvádza kombinácie OD × ID v rozsahu Φ20 × Φ15 až Φ458 × Φ404, s dĺžkami 1000 mm a 3000 mm. Použite rovnakú konvenciu vo RFQ a označte jednotky ako milimetre. Koncové body opisujú publikovaný rozsah; neznamenajú, že každé možné párovanie OD a ID je štandardné. Potvrďte presnú kombináciu cezzverejnený rozsah veľkostí rúr PEEK GF30.
| RFQ pole | Čo uviesť |
|---|---|
| Prázdne rozmery | OD × ID × dĺžka rezu, všetko s jednotkami |
| Hotová obálka | Maximálne dokončené OD, minimálne dokončené ID a kritické funkcie |
| Skladová dĺžka | 1000 mm, 3000 mm alebo dodávateľsky narezané kusy |
| Množstvo | Počet celých dĺžok, polotovarov alebo hotových dielov |
| Kritická geometria | Sústrednosť, priamosť, pravouhlosť konca a vzťažná schéma tam, kde je to potrebné |
Oddeľte toleranciu zásob od tolerancie hotového dielu a pred objednávkou potvrďte prípustné obrábanie
Na stránke produktu je uvedená tolerancia ±0,02 mm, ale žiadosť o ponuku by nikdy nemala opakovať túto hodnotu bez definovania jej rozsahu. Opýtajte sa, na ktorý rozmer sa vzťahuje, či sa vzťahuje na štandardné skladové alebo obrábané diely a za akých podmienok merania. Tolerancia OD, tolerancia ID, variácia steny, oválnosť a priamosť sú rôzne kontroly.
Pre obrábanú súčiastku špecifikujte hotové tolerancie oddelene a nechajte dodávateľa potvrdiť adekvátny prídavok na obrábanie. Neobjednávajte si trubicu blízko siete len na základe menovitých rozmerov. PEEK vyplnený sklom je tuhý, ale zvyškové napätie, tlak nástroja a teplo vznikajúce počas obrábania môžu po odstránení materiálu posunúť tenkú časť.
Prispôsobte 30 % sklom naplnený PEEK teplote, smeru zaťaženia, chemickej expozícii a elektrickej záťaži
PEEK GF30 je PEEK zložený z 30% sklenených vlákien. Výstuž sa vo všeobecnosti volí tak, aby zvýšila tuhosť konštrukcie, zlepšila kontrolu dotvarovania a znížila pohyb rozmerov v porovnaní s nevyplneným PEEK. Tieto výhody neodstraňujú potrebu definovať aplikáciu.
Povedzte dodávateľovi nepretržité a krátkodobé teploty, smer zaťaženia, trvanie zaťaženia, cyklovanie, spojovacie materiály a očakávané opotrebovanie. Pre chemickú expozíciu uveďte aktuálnu kvapalinu, koncentráciu, teplotu, čas expozície a či je prítomné mechanické namáhanie. „Chemicky odolný“ je príliš široký na schválenie konštrukcie. V prípade elektrických častí identifikujte požadované dielektrické, izolačné a sledovacie vlastnosti namiesto toho, aby ste predpokladali, že správanie základného polyméru sa nezmenené prenesie do naplnenej zmesi.
Porovnajte GF30 s neplneným PEEK, keď rozhodovanie riadi tuhosť, tepelná rozťažnosť a rozmerová kontrola
Vyberte si GF30, keď sú tuhosť, odolnosť proti tečeniu a rozmerová kontrola pod vplyvom tepla ústrednými prvkami dizajnu. Zvážte neplnený PEEK, keď ťažnosť, čistota, povrchová úprava alebo menej abrazívne správanie pri obrábaní záleží viac. Sklenené vlákno zvyšuje opotrebovanie nástroja a môže produkovať iný obrobený povrch ako neplnený materiál. Môže tiež vytvárať vlastnosti závislé od smeru na základe toho, ako bola rúrkovitá surovina spracovaná.
Nevyberajte si medzi nimi zo všeobecného listu vlastností PEEK. Porovnajte údaje pre skutočné triedy a pri tesných zostavách sa opýtajte, či je hodnota tepelnej rozťažnosti uvádzaná v smere relevantnom pre potrubie a hotový komponent.
Overte pevnosť v ťahu, modul pružnosti v ohybe, tepelnú rozťažnosť a chemickú odolnosť na typovom liste
Užitočná cenová ponuka identifikuje presnú zlúčeninu a pripája jej údajový list. Skontrolujte pevnosť v ťahu, modul pružnosti v ohybe, predĺženie, tepelné správanie, hustotu a koeficient tepelnej rozťažnosti, ale skontrolujte aj skúšobnú metódu, orientáciu vzorky a kondicionovanie. Jedna hlavná hodnota môže pochádzať z lisovanej vzorky, ktorá nepredstavuje opracovanú stenu rúrky.
Chemická kompatibilita si vyžaduje podobnú disciplínu. Požiadajte o dôkazy špecifické pre danú triedu pri teplote a koncentrácii blízkej vašim prevádzkovým podmienkam. Ak by zlyhanie spôsobilo bezpečnostné riziko alebo riziko odstavenia, naplánujte testovanie aplikácie na materiáli reprezentujúcom výrobu. Zverejnené tabuľky odporu sú skríningové nástroje; nezohľadňujú každú kombináciu stresu, tekutiny, teploty a času expozície.
Vyžadovať identifikáciu akosti, skúšobné metódy, vysledovateľnosť šarže, záznamy z inšpekcií a príslušné dokumenty o zhode
Napíšte balík dokumentácie do RFQ tak, aby bola ocenená a pripravená pred odoslaním. Minimálne si vyžiadajte výrobcu a označenie akosti, sledovateľnosť šarže alebo šarže, osvedčenie o zhode, použiteľné skúšobné metódy a inšpekčnú správu pre dohodnuté rozmery.
Ak váš projekt vyžaduje súlad v oblasti životného prostredia, kvality, letectva, automobilového priemyslu alebo špecifických požiadaviek zákazníka, uveďte názov dokumentu alebo normy a požadovanú revíziu. Všeobecné vyhlásenie, že materiál je v súlade s medzinárodnými požiadavkami, nenahrádza certifikát, ktorý váš prijímajúci inšpektor potrebuje. Tiež objasnite, či záznamy musia sledovať každý odrezaný prírez späť k materskej dĺžke a či štítky na obaloch musia obsahovať číslo šarže, revíziu výkresu a riadok nákupnej objednávky.
Pošlite Ideal Plastic balík pripravený na cenovú ponuku s revíziou výkresu, servisnými podmienkami, množstvom, úrovňou kontroly, rozsahom obrábania, balením a miestom dodania
Váš balík by mal obsahovať jeden aktuálny výkres, nie niekoľko konfliktných verzií. Zahrňte požadovanú triedu, OD × ID × dĺžka, hotovú obálku, množstvo, servisné prostredie, kritické tolerancie, úroveň kontroly a požadované záznamy. Definujte, či spoločnosť Ideal Plastic dodáva rúrky v plnej dĺžke, rezané polotovary alebo hotové opracované komponenty. Pokyny na balenie by sa mali týkať čistého balenia, koncovej ochrany, oddelenia častí a oddelenia šarží tam, kde je to potrebné.
Uveďte cieľovú krajinu, PSČ, dodacie podmienky a požadovaný dátum. Profily s veľkým priemerom alebo 3000 mm môžu vytvárať dopravné a manipulačné obmedzenia, ktoré nie sú viditeľné v cene za kus. Odoslanie týchto podrobností pomocouvlastný dopyt na potrubie PEEK GF30poskytuje dodávateľovi dostatok informácií na to, aby mohol na rovnakom základe ponúkať materiál, obrábanie, kontrolu a logistiku.
Časté otázky kupujúcich: dostupnosť štandardných zásob, uvedené dodacie lehoty, vzorky, opracovanie a kontrola prachu, balenie a riziko medzinárodnej dodávky
- Sú všetky uvedené veľkosti dostupné na okamžité odoslanie?
- Ideal Plastic uvádza pre štandardné veľkosti zásielku v ten istý deň, ale dostupnosť by mala byť potvrdená pre presné OD × ID, dĺžku, množstvo a triedu v čase objednávky.
- Aká je uvedená dodacia lehota pre vlastný materiál?
- Uvedená vlastná dodacia lehota je 7 až 10 dní. Potvrďte, či sa to vzťahuje len na výrobu alebo aj na obrábanie, kontrolu, dokumentáciu a prepravu.
- Mali by ste požiadať o vzorku?
- Áno, ak je citlivá povrchová úprava, farba, odozva obrábania alebo lícovanie. Uistite sa, že vzorka je rovnakej kvality a ak je to možné, je reprezentatívna pre zamýšľanú výrobnú cestu.
- Kto by mal kontrolovať obrábanie a prach zo sklenených vlákien?
- Písomne prideľte rozsah obrábania. Strojovňa by mala používať vhodné karbidové alebo iné nástroje odolné voči opotrebovaniu, kontrolovať teplo a otrepy a zachytávať polymérny prach naplnený sklom pomocou vhodných postupov odsávania a pracoviska. Presné parametre obrábania závisia od geometrie, nástrojov, nastavenia a požiadaviek na konečnú úpravu.
- Ako by mali byť diely zabalené?
- Špecifikujte čisté balenie, chránené konce, oddelenie hotových povrchov, štítky šarží a kontroly vlhkosti alebo kontaminácie, ktoré vyžaduje váš prijímací proces.
- Čo vytvára riziko medzinárodnej dodávky?
- Dlhé profily, colné doklady, poplatky za rozmerovú hmotnosť a nejasné dodacie podmienky sú bežnými problémovými miestami. Pošlite miesto určenia a požadované papiere s výkresom a potom požiadajte spoločnosť Ideal Plastic, aby potvrdila dostupnosť, rozsah a podmienky dodania vo svojej písomnej cenovej ponuke.
