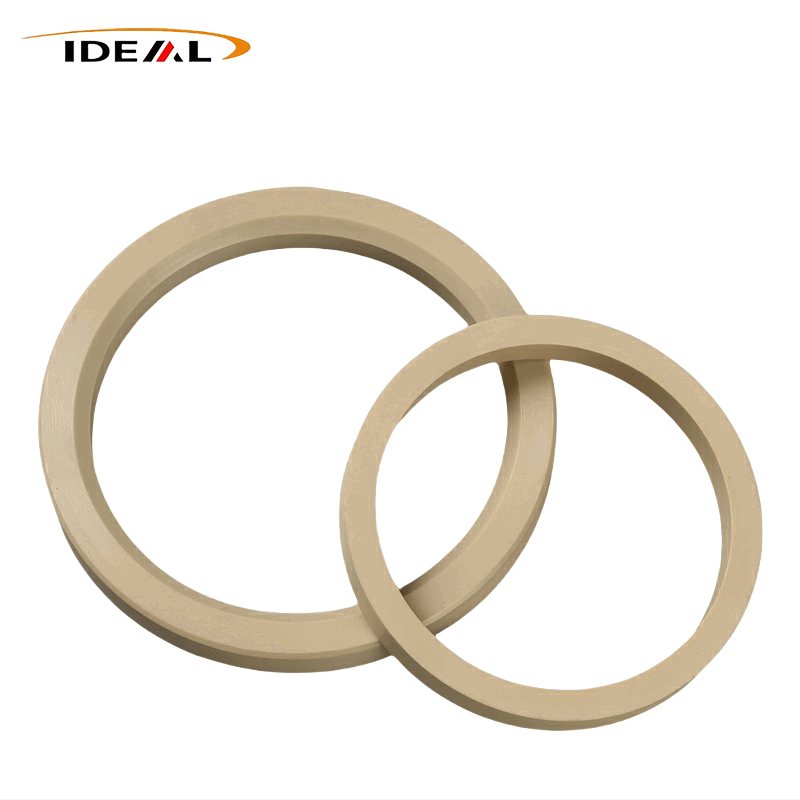

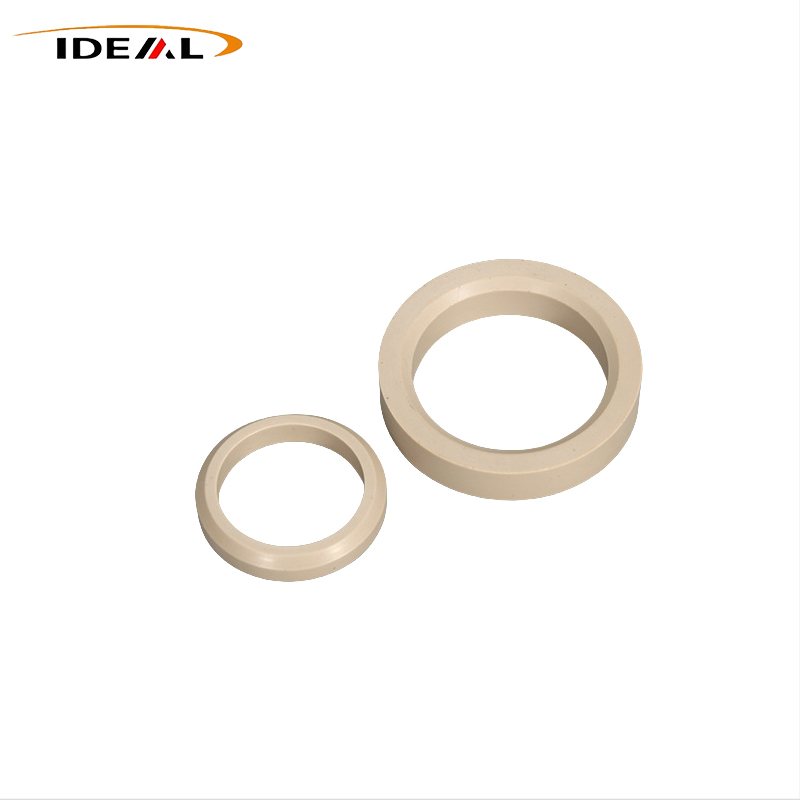

Záložné krúžky PEEK

Ideálny plastje výrobcom záložných krúžkov PEEK. Výrobky sú pevné pomocné ochranné komponenty špeciálne navrhnuté pre vysokotlakové tesniace systémy. Vždy sa montujú s elastickými O-krúžkami, než aby pracovali samostatne. Ako pevná ochranná bariéra účinne zabraňujú vtlačeniu O-krúžkov do montážnych medzier pod extrémnym tlakom, čím sa zabráni poškodeniu šmykom a zlyhaniu tesnenia. To výrazne zlepšuje úroveň odolnosti voči tlaku a celkovú životnosť kompletnej tesniacej zostavy, čo z nej robí nevyhnutné príslušenstvo pre špičkové priemyselné presné tesniace zariadenia.

Pracovný princíp a pravidlá zhody

1 Nezávislé funkčné oddelenie

2 kompatibilné materiály O-krúžkov

• Bežné pracovné podmienky: Zladené s NBR, EPDM a bežnými gumenými O-krúžkami
• Podmienky vysokej tlakovej a chemickej korózie: Uprednostňujte O-krúžky FKM alebo FFKM
• Mäkké gumové tesnenia (FFKM / Silikón): Sú povinné, pretože tieto materiály majú zlú antiextrúznu schopnosť a ľahko sa poškodia pod tlakom

3 Pokyny na inštaláciu

• Jednosmerný tlak: Nainštalujte jeden záložný krúžok PEEK na vysokotlakovú stranu O-krúžku
• Obojsmerný tlak: Nainštalujte jeden záložný krúžok na každú stranu O-krúžku pre obojstrannú ochranu
• Bežné scenáre s nízkym tlakom: Neodporúča sa stohovanie viacerých záložných krúžkov, čo zvýši trenie zostavy a spôsobí zaseknutie inštalácie

Konštrukčný dizajn a rozmerové prvky

• Dizajn tolerancie rozmerov: Vnútorný priemer je o niečo väčší ako priemer hriadeľa; vonkajší priemer je o niečo menší ako dutinový otvor, čo zaisťuje hladké lícovanie drážky bez zaseknutia alebo dlhodobého trenia
• Spracovanie hrán: Vnútorné a vonkajšie hrany sú skosené, aby sa eliminovali ostré rohy, čo zabraňuje poškriabaniu O-krúžku počas montáže a znižuje problémy s lepením

Bežné konštrukčné typy

• Pevné nekonečné krúžky: Najvyššia tuhosť a odolnosť proti deformácii, vhodné pre pracovné podmienky s ultra vysokým tlakom
• Rozrezané krúžky: Jednoduchá inštalácia a demontáž na mieste, ideálne pre zariadenia vyžadujúce častú údržbu
• Stupňovité podporné krúžky: Špeciálna štruktúra na mieru pre neštandardné drážky a prispôsobené scenáre tesnenia

Výrobné procesy a riadenie procesov

1 Bežné chyby a príčiny produktu

• Deformácia a slabá rovinnosť: Spôsobené nadmerným teplom pri CNC rezaní, tuhou deformáciou upínania alebo nestabilným tlakom vstrekovania a rýchlym chladením
• Rozmerová netolerancia: v dôsledku opotrebovaných rezných nástrojov, chybných upínacích prípravkov alebo nedostatočnej kompenzácie zmršťovania počas tvarovania
• Ovalita a slabá kruhovosť: generované upínacou deformáciou tenkostenných obrobkov, krútením pri vyberaní z formy alebo nerovnomerným chladením formy

2 Riešenia optimalizácie procesov

• Optimalizácia CNC obrábania: Prijmite profesionálne karbidové rezné nástroje, znížte rýchlosť posuvu na kontrolu rezného tepla a používajte prispôsobené flexibilné prípravky, aby ste predišli deformácii upínania v tenkej stene
• Optimalizácia vstrekovania: Presne stabilizujte teplotu taveniny, teplotu formy a tlak balenia; prijať odstupňované pomalé chladenie a zakázať rýchle chladenie vodou, aby sa znížilo zvyškové napätie

3 Procesné aplikačné scenáre

• Presné CNC obrábanie: Vhodné pre prototypové vzorky, malosériové prispôsobenie, neštandardné veľkosti a delené záložné krúžky. CNC plné krúžky sú prvou voľbou pre vysokotlakové zariadenia, ktoré účinne zabraňujú defektom zvarových línií lisovaných výrobkov
• Vysokoteplotné vstrekovanie: Vhodné na hromadnú výrobu štandardných pevných krúžkov, s vysokou efektívnosťou výroby a stabilnou konzistenciou šarží

Základná pripomienka: Bez ohľadu na výrobný proces je žíhanie na zmiernenie napätia nevyhnutné na zabezpečenie dlhodobej rozmerovej stability a výkonu proti deformácii záložných krúžkov z polyéteréterketónu v extrémnych pracovných prostrediach.

Vlastnosti produktu

Tieto krúžky pôsobia ako pevné výstužné vložky proti vytláčaniu špeciálne navrhnuté pre vysokotlakové tesniace zostavy. Využívajú výnimočné fyzikálne výhody PEEK polyméru na ochranu primárnych elastických tesnení, ako sú O-krúžky, pred poškodením vytlačením.

1. Ochrana proti vytlačeniu pri extrémnom zaťažení

PEEK vykazuje vynikajúci výkon proti tečeniu. Pri trvalom silnom stláčaní sa takmer nevyskytuje trvalá deformácia. Dokonca aj pri extrémnom tlaku spojenom s vysokými teplotami si krúžky zachovávajú geometriu a nepretržite chránia O-krúžky, čím si zachovávajú spoľahlivý antiextrúzny výkon počas predĺžených cyklov.

2. Predvídateľná tepelná stabilita

Tvárou v tvár opakovaným posunom medzi vysokými a nízkymi teplotami sa záložné krúžky z polyéteréterketónu vyznačujú stabilnou tepelnou rozťažnosťou bez zjavného skreslenia. Materiál zostáva tvárny pri nízkych teplotách a odoláva mäknutiu vplyvom tepla, aby bola celá tesniaca zostava funkčná.

3. Rozmerová stabilita bez vlhkosti

Silná tuhosť konštrukcie poskytuje spoľahlivú odolnosť proti stlačeniu. Na rozdiel od nylonových alternatív, PEEK absorbuje zanedbateľnú vlhkosť. Kontakt s vodou nespustí opuch, takže riziko zaseknutia zostavy a rozmerových odchýlok je úplne eliminované.

4. Povrch s nízkym trením pre pohybové tesnenia

Vlastné pevné samomazanie prináša nízky koeficient trenia. Pri vratných a rotačných tesniacich systémoch zostáva trenie medzi oporným krúžkom, O-krúžkom a kovovou drážkou nízke. Dodatočné mazivo nie je potrebné, čo zodpovedá čistému výrobnému prostrediu bez oleja.

5. Odolnosť voči vysokému pulznému tlaku

Robustná mechanická pevnosť umožňuje PEEKu vydržať cyklické tlakové rázy a opakujúce sa nárazové zaťaženie. K tvorbe trhlín a lámaniu dochádza zriedkavo pri nepretržitých vysokotlakových impulzoch, vďaka čomu sú vhodné pre hydraulické valce a impulzné tlakové stroje.

Aplikačné scenáre

Ako vhodné ochranné príslušenstvo pre vysokotlakové tesniace konštrukcie sú tieto krúžky skonštruované hlavne na riešenie poškodenia O-krúžku vyvolaného vytláčaním pod silným tlakom. Slúžia obzvlášť dobre v drsnom prostredí s vysokým teplom, extrémnym tlakom, chemickou koróziou a striedavým tlakovým zaťažením – v podmienkach, kde štandardné PTFE alebo nylonové podporné krúžky majú tendenciu predčasne zlyhať pri tečení.

Hydraulické a kvapalinové stroje

Vlečné zariadenia na prieskum energie ropy a zemného plynu

Polovodičové vákuové systémy na spracovanie

Palubné letecké komponenty

Zariadenia na manipuláciu s chemickými kvapalinami

Presné vysokotlakové lekárske prístroje

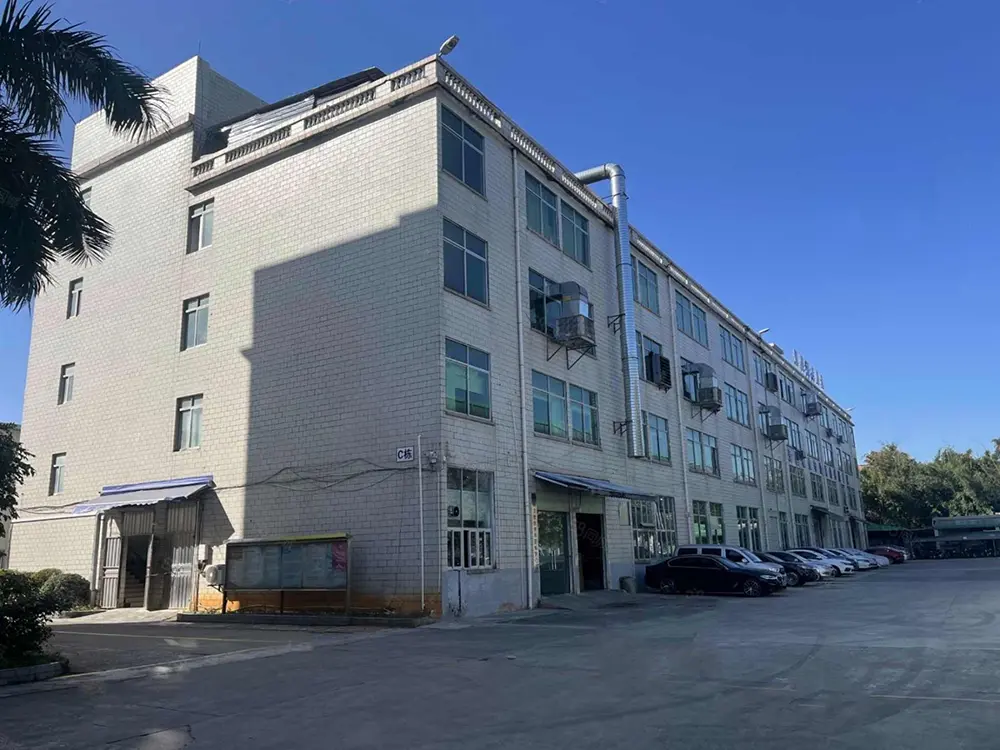

Naše továrenské výhody

Sme profesionálny výrobca zameraný výhradne na výrobu vysokovýkonných záložných krúžkov PEEK. Hlboko si uvedomujeme prevládajúce bolestivé body v scenároch vysokotlakového tesnenia, ktoré trápia väčšinu koncových používateľov:

- Porucha vytláčania O-krúžku pri nepretržitom vysokom tlaku

- Deformácia prúdením za studena a trvalá deformácia podporných krúžkov

- Poškodenie produktu a únik systému po inštalácii v teréne

Väčšina bežných dodávateľov záložných krúžkov PEEK zabezpečuje, že výrobky spĺňajú základné normy vzhľadu a rozmerov pri izbovej teplote, pričom do značnej miery ignorujú kontrolu vnútorného zvyškového napätia. Takéto produkty ľahko prejdú rutinnými kontrolami pri izbovej teplote, ale rýchlo zlyhávajú pri extrémne kombinovanej vysokej teplote a vysokom tlaku. To nevyhnutne vedie k:

- Neočakávané a neplánované odstávky zariadení

- Častá výmena dielov a výrazne zvýšené náklady na údržbu

- Nestabilná prevádzka hydraulických a kvapalinových tesniacich systémov

Na vyriešenie tejto bežnej priemyselnej chyby berieme žíhanie na zmiernenie stresu ako povinný proces výroby jadra, ktorý odlišuje naše produkty od bežných náprotivkov. Všetky naše produkty, či už presné CNC obrábané alebo vysokoteplotné vstrekovanie, využívajú štandardizované výrobné postupy:

- Prísne segmentované teplotne riadené žíhanie: Eliminuje vnútorné zvyškové napätie vznikajúce počas obrábania a tvarovania

- Maximálne uvoľnenie napätia: Zabraňuje deformácii po inštalácii v náročných pracovných podmienkach

- Stabilný celkový výkon: Zaručuje konzistentnú rovinnosť a presnú rozmerovú stabilitu v skutočných prevádzkových prostrediach s vysokou teplotou a vysokým tlakom

Poskytujeme celý rad prispôsobiteľných záložných krúžkov z polyéteréterketónu s rôznymi špecifikáciami, ktoré pokrývajú bežné modely a prispôsobené riešenia:

- Typy produktov: Pevné nekonečné krúžky, šikmo rezané delené krúžky a vlastné stupňovité krúžky

- Štandardné špecifikácie: Plné veľkosti v súlade s normami AS568 a ISO3601

- Služba prispôsobenia: Produkty úplne na mieru podľa exkluzívnych technických výkresov zákazníkov

- Možnosti surovín: dovážaný a domáci neplnený čistý PEEK, PEEK plnený uhlíkovými vláknami pre zvýšenú pevnosť a odolnosť proti opotrebeniu

Naše všestranné záložné krúžky z polyéteréterketónu sa široko používajú v rôznych extrémnych pracovných scenároch, vrátane polovodičových zariadení, ropných a plynových zariadení, vysokotlakových hydraulických systémov, nových energetických zariadení a strojov na chemické spracovanie, ktoré spĺňajú rôzne prísne prevádzkové požiadavky.

Ako spoľahlivý dodávateľ vysokotlakových tesniacich pomocných komponentov PEEK sa GuangZhou Ideal špecializuje na výrobu prémiových záložných krúžkov, ktoré účinne zabraňujú vytláčaniu elastického tesnenia v hydraulických a kvapalinových systémoch. Naše hlavné výhody sú zhrnuté nižšie:

- Profesionálna technická podpora: Vyspelý výskumný a vývojový a výrobný tím na podporu prispôsobených rozmerov a upravených vzorcov materiálov

- Prispôsobenie orientované na scenár: Optimalizujte produkty zamerané na rôzne pracovné prostredia s extrémnym tlakom a teplotou

- Globálne pokrytie služieb: Medzi dlhodobých kooperatívnych klientov patria výrobcovia hydraulických valcov, podniky s kvapalinovými ventilmi a dodávatelia zariadení pre pobrežné inžinierske siete vo viacerých krajinách a regiónoch

FAQ

Otázka 1: Môžu záložné krúžky PEEK úplne nahradiť O-krúžky?

A1: Určite nie. O-krúžky poskytujú elastický odraz pre tesniace účinky, zatiaľ čo záložné krúžky z polyéteréterketónu ponúkajú iba ochranu proti vytlačeniu. Tieto dve časti musia byť nainštalované ako zladená sada.

Q2: Ako si vybrať medzi rozdelenými záložnými krúžkami a pevnými nekonečnými záložnými krúžkami?

A2: Pevné nekonečné krúžky majú vynikajúcu tuhosť a oveľa lepší výkon pri extrémnom tlaku. Delené varianty umožňujú bezproblémovú inštaláciu do drážok tesnenia, montážne konštrukcie, ktoré vyžadujú častú demontáž a opätovnú montáž. Ich maximálny tlak je o niečo nižší v porovnaní s pevnými štýlmi.

Otázka 3: Aké výhody majú záložné krúžky z polyéteréterketónu v porovnaní s alternatívami PTFE?

Odpoveď 3: PEEK sa môže pochváliť vyššou tuhosťou a výrazne zvýšenou odolnosťou voči tečeniu a toku za studena. Odoláva deformácii a predčasnému zlyhaniu pri vysokej teplote a vysokom tlaku oveľa lepšie ako PTFE. PTFE je mäkší a cenovo výhodnejší len pre základné nízkotlakové pracovné podmienky.

Otázka 4: Je pár dvoch záložných krúžkov povinný pre obojsmerné tlakové aplikácie?

A4: Áno. Tlak sa v obojsmerných pracovných podmienkach nepretržite strieda na oboch stranách. O-krúžok potrebuje pevnú podpornú ochranu na dvoch stranách. Jednostranná inštalácia povedie k poškodeniu tesnenia pri zmene tlaku.

Otázka 5: Záložné krúžky z polyéteréterketónu vyzerajú vizuálne neporušene, ale po inštalácii nefungujú správne. Čo spôsobuje tento problém?

A5: Najčastejšou príčinou je nedostatočné odstránenie vnútorného zvyškového napätia. Akonáhle sa zariadenie zahreje a znesie tlak, krúžky sa deformujú a vytvárajú malé medzery. O-krúžky sa potom cez tieto medzery pretlačia a nezvratne sa poškodia.

Otázka 6: Ako môžeme znížiť riziko zlyhania pri projektoch vysokotlakového tesnenia?

A6: Uprednostňujte pevné nekonečné polyéteréterketónové záložné krúžky vyrobené pomocou CNC obrábania. Tým sa zabráni nevýhodám, ako sú rozštiepené štruktúry a defekty zvarových línií pri vstrekovaní. Medzitým potvrďte, že dodávateľ implementuje štandardizované postupy na uvoľnenie napätia pri žíhaní.

Otázka 7: Prečo polovodičové zariadenia uprednostňujú záložné krúžky z polyéteréterketónu namiesto verzií z PTFE?

A7: Veľa polovodičových procesov funguje pod vysokým tlakom, kde sú O-krúžky FFKM náchylné na poškodenie vytláčaním. PEEK poskytuje silnejší výkon proti tečeniu. Okrem toho čisté typy PEEK generujú minimálne uvoľňovanie plynu, čím spĺňajú prísne požiadavky na čistotu vo vnútri procesných komôr.
