Popis produktu

Tesnenia PEEK sú presné tesniace komponenty vyrobené z vysokovýkonného polyéteréterketónu, kategorizované ako prémiové špeciálne technické plastové tesnenia. Na rozdiel od tesnení vyrobených z gumy, PTFE alebo nylonu majú vyváženú kombináciu tuhosti, konzistentnej rozmerovej stability a spoľahlivého tesniaceho výkonu. Široko sa používajú na statické utesnenie, odpruženie rozstupov a elektrickú izoláciu v náročných pracovných podmienkach vrátane vysokých teplôt, intenzívnej chemickej korózie, vákuového prostredia a častého vratného pohybu.

Polyéteréterketónové (PEEK) tesnenia, klasifikované ako ploché statické tesniace časti, slúžia jednému primárnemu účelu: tesnenie rozhrania na blokovanie úniku kvapaliny a plynu. Ich funkcia sa výrazne líši od podložiek PEEK, ktoré sú určené na rozstup, nosnosť, zníženie trenia, izoláciu a rovnomerné rozptýlenie tlaku skrutiek. Väčšina prichádza vo forme tenkých plechov. Tesný kontakt medzi ich hornou a spodnou rovinou a plochami príruby vytvára tesniaci efekt.

Na rozdiel od elastických tesnení, ako sú O-krúžky, ide o tuhé a polotuhé komponenty bez vlastnej schopnosti odskoku. Utesnenie je dosiahnuté výlučne silou predpätia pri montáži.

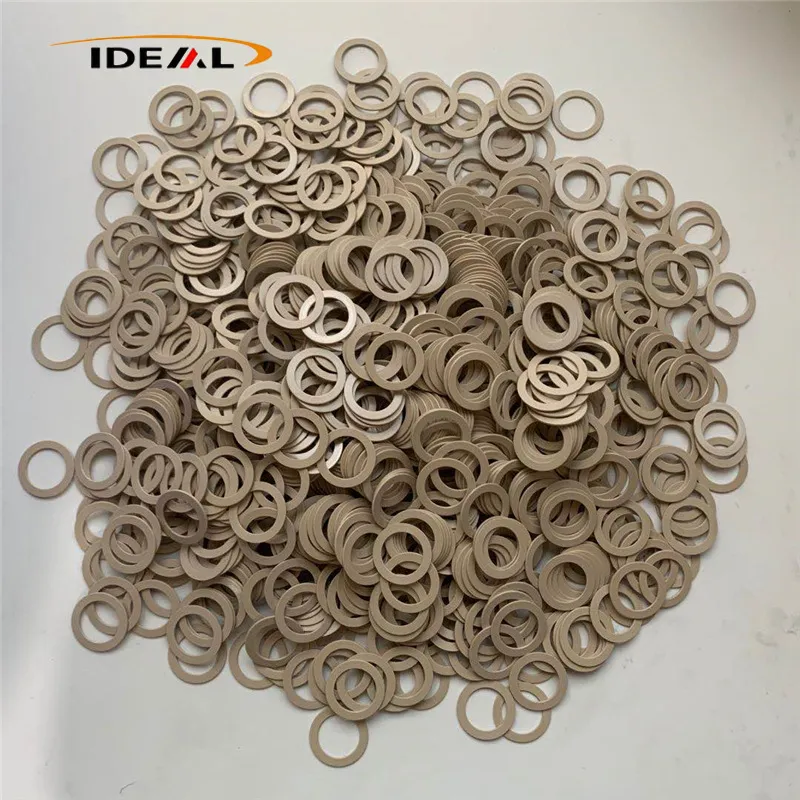

PEEK gaskets

Klasifikácia a funkčnosť produktu

Krúžky PEEK predstavujú širokú rodinu kruhových polymérových komponentov namiesto jednej priemyselnej časti pevného typu. Tieto diely PEEK sú vyrobené s jednotnými okrúhlymi geometriami a sú funkčne odlíšené, aby vyhovovali rôznym scenárom priemyselného tesnenia a mechanického polohovania. Náš komplexný rad produktov pokrýva celý rad bežných špecifikácií:

PEEK podložky a tesnenia
Záložné krúžky PEEK
Tesniace krúžky PEEK
Podporné krúžky PEEK

Každý typ krúžku PEEK slúži jedinečnému, cielenému účelu v integrovaných tesniacich systémoch, ktoré spolupracujú na zabezpečení stabilnej a spoľahlivej prevádzky zariadenia:

Záložné krúžky PEEK: Účinne chráni O-krúžky a hlavné tesniace prvky pred deformáciou vytlačením a zlyhaním pri extrémnych prevádzkových podmienkach vysokého tlaku
Tesniace krúžky PEEK: Slúžia ako izolačná vrstva jadra na zachytávanie kvapalných a plynných médií a zastavujú úniky cez systém
O-krúžky: Poskytujú trvalú elastickú kompresnú silu, zaisťujú tesnú a dlhodobú stabilitu tesnenia pre mechanické zostavy

Samomazací výkon a ochrana proti opotrebovaniu

Krúžky PEEK sú široko používané ako izolačné tesnenia a opotrebiteľné vložky pre trecie páry, inštalované medzi rotujúce hriadele a dutiny zariadenia. Tieto krúžky využívajúce vlastné samomazacie vlastnosti PEEK umožňujú spoľahlivú prevádzku suchého trenia bez oleja a prinášajú podstatné mechanické výhody:

Minimalizujte povrchové trenie a progresívne opotrebovanie komponentov
Chráňte vysokohodnotné kovové hriadele a kryty zariadení pred poškodením oderom
Znížte mechanický prevádzkový hluk pre hladší chod zariadenia
Predĺžte celkovú životnosť rotačných a prevodových systémov

Vysoko presné polohovanie a extrémna rozmerová stabilita

Krúžky PEEK slúžia ako medzné objímky vysokej stability a poistné krúžky proti posunutiu a poskytujú presné mechanické polohovanie. Sú vybavené výnimočnou odolnosťou proti tečeniu, zachovávajú si tuhú rozmerovú presnosť v trvalom prostredí s vysokou teplotou a vysokým tlakom, s kľúčovými prednosťami, ako je uvedené nižšie:

Účinne obmedzuje axiálny pohyb pohyblivých častí a stabilizuje montážne vôle
Zachovať úplnú rozmerovú integritu pri dlhodobom extrémnom pracovnom zaťažení
Eliminujte posun dielu a polohovú odchýlku počas prevádzky zariadenia s dlhým cyklom
Dôsledne zachovávajte vysoko presné mechanické prispôsobenie

Všestranné prednosti priemyselného použitia

Krúžky PEEK, ktoré prekonávajú tradičné kovové náprotivky, majú vynikajúcu odolnosť voči životnému prostrediu a adaptabilitu na viacero scenárov, vhodné pre náročné priemyselné prevádzkové prostredia. Medzi ich hlavné výhody aplikácie patria:

Pomoc pri tesnení a redukcia vibrácií: Optimalizované pre čerpadlá, ventily a rotačné zariadenia na zvýšenie tesnosti tesnenia a zároveň pohlcovanie vibrácií a zníženie hluku pri chode
Široká chemická odolnosť: Odoláva erózii hydraulického oleja, chladiacej kvapaliny, slabej kyseliny, slabej zásady a soľného spreja
Ochrana základných komponentov: Izolujte a zabezpečte vnútorné kľúčové časti systémov chemických kvapalín a námorných strojov na mori
Nehrdzavejúca alternatíva: Úplne zabráňte hrdzaveniu a zlyhaniu oxidácie, ktoré sú vlastné kovovým krúžkom

Vlastnosti materiálu a profesionálne výrobné technológie

Vlastné materiálové vlastnosti PEEK – vysoký bod topenia, vysoká viskozita taveniny a rýchla kryštalizačná rýchlosť – ľahko vyvolávajú vnútorné zvyškové napätie, klesajúce stopy, deformáciu tvaru a slabú kruhovitosť počas presného spracovania. Aby sme eliminovali prirodzené chyby materiálu a dosiahli dlhodobú rozmerovú konzistenciu, prijímame dve vyspelé, procesne štandardizované výrobné riešenia: presné CNC obrábanie a vysokoteplotné presné vstrekovanie.

1 Presné CNC obrábanie (s profesionálnym žíhaním na odstránenie napätia)

CNC obrábanie v kombinácii so špecializovaným žíhaním na odľahčenie je náš prvotriedny výrobný proces pre kritické komponenty s vysokou špecifikáciou, ktorý sa široko používa na výrobu vysoko presných krúžkov PEEK. Použiteľné scenáre, problematické body spracovania a naše optimalizované technické riešenia sú zoradené v tabuľke nižšie:

Položka	Podrobnosti
Použiteľné scenáre	Príslušenstvo vákuových komôr, časti polovodičových zariadení, vysoko presné tesniace komponenty, špeciálne ultratenké tesnenia špeciálneho tvaru a zložité obrobky s viacerými otvormi; poskytuje ultra presné rozmery, ultra tesnú kontrolu tolerancie a vynikajúcu konzistenciu rovinnosti
Riziká spracovania a príčiny zlyhania	Zvyškové vnútorné napätie vzniká trením pri rezaní, mechanickým upínacím tlakom a neprimeraným vrstveným rezaním. Nahromadené napätie spôsobuje deformáciu po spracovaní, degradáciu rovinnosti a rozmerový posun. Výrobky môžu prejsť počiatočnou kontrolou, ale po opakovaných tepelných cykloch sa postupne deformujú, čo nakoniec vedie k úniku tesnenia
Štandardné optimalizačné riešenia	1. Optimalizujte rezné parametre so zníženou rýchlosťou posuvu a segmentovým frézovaním na zníženie okamžitého rezného napätia 2. Prijmite prirodzené starnutie pri izbovej teplote po hrubom obrábaní pred konečným presným rezaním 3. Nasaďte flexibilné upínacie prípravky pre ultratenké tesnenia, aby ste zabránili deformácii pevného upínania 4. Implementujte gradientné zahrievanie a pomalé chladenie žíhaním, aby ste po dokončení úplne uvoľnili zvyškové napätie
Ultratenký roztok tesnenia (<0,5 mm)	Ultratenké obrobky majú nízku tuhosť a sú náchylné na vibrácie a deformáciu pri reze. Používame pomocné podporné prípravky, zníženú rýchlosť vretena a menšiu hĺbku rezu jednej vrstvy, aby sme stabilizovali reznú silu a zaručili konzistentnú toleranciu hrúbky

2 Presné vstrekovanie pri vysokej teplote

Vysokoteplotné presné vstrekovanie sa používa hlavne na nákladovo efektívnu hromadnú výrobu štandardných tesniacich dielov PEEK. Obmedzený materiálovými charakteristikami PEEK, tento proces sa zameral na použiteľné rozsahy a technické prahy. Všetky procesné výzvy a štandardizované optimalizačné opatrenia sú zhrnuté v tabuľke nižšie:

Položka

Podrobnosti

Použiteľné scenáre

Vhodné pre veľkosériové, stredne presné štandardné ploché tesnenia PEEK. Nevzťahuje sa na ultratenké a zložito štruktúrované presné tesnenia, pretože nerovnomerná hrúbka steny ľahko spôsobuje koncentráciu vnútorného napätia a pooperačné rozmerové posunutie

Kľúčové technické výzvy

PEEK sa vyznačuje vysokou viskozitou taveniny a nevyváženým kryštalizačným zmrašťovaním. Tradičné rýchle vyberanie z formy a rýchle chladenie zachytávajú masívne zvyškové napätie, ktoré spôsobuje deformáciu a odchýlku veľkosti pri striedavých teplotných cykloch. Zlá tekutosť taveniny tiež vedie k neúplnému plneniu, vzduchovým bublinám, dierkam a stopám po umývadle

Kompletný systém optimalizácie procesov

1. Úplne vysušte surové PEEK pelety, aby ste odstránili chyby spôsobené vlhkosťou

2. Presne kalibrujte teplotu formy, vstrekovací tlak a čas držania

3. Prijať prirodzené pomalé chladenie po vybratí z formy a zakázať rýchle ochladzovanie vodou

4. Prerobte rozloženie brány na vyváženie toku taveniny a zjednotenie rýchlosti zmršťovania

5. Predĺžte dobu balenia a zaveďte povinné žíhanie po forme

6. Optimalizujte výfukové štrbiny, mierne zvýšte teplotu zariadenia a dolaďte parametre vstrekovania, aby ste vyriešili chyby plnenia

Informácie o produkte

Názov produktu:Polyéteréterketónové (PEEK) tesnenia

Materiál:PEEK neplnený, PEEK plnený uhlíkom, PEEK plnený grafitom

Farba:Čierna, béžová

Rozsah štandardnej hrúbky:0,15 mm / 0,2 mm / 0,3 mm / 0,5 mm / 1 mm / 2 mm / 3 mm ~ 15 mm

Ultratenké vlastné veľkosti:Ultratenký < 0,5 mm je kategória vysoko presného obrábania a vyžaduje predchádzajúce oznámenie plánu procesu.

Presnosť CNC obrábania:Tolerancia vonkajšieho/vnútorného priemeru: ±0,02 ~ ±0,05 mm, tolerancia hrúbky: ±0,03 ~ ±0,06 mm

Presnosť vstrekovania do formy:Tolerancia vonkajšieho/vnútorného priemeru: ±0,05 ~ ±0,10 mm, tolerancia hrúbky: ±0,08 ~ ±0,15 mm

Ukážka:Na vyjednávanie

Certifikáty:ISO9001, RoHS, REACH

Typy tesnení:Prstencové ploché polyéteréterketónové (PEEK) tesnenia, viacotvorové prírubové tesnenia, nepravidelne tvarované tesnenia, ultratenké PEEK tesnenia

Vlastnosti produktu

Vďaka jedinečnej molekulárnej štruktúre polyéteréterketónu, tesnenia z polyéteréterketónu (PEEK) prekonávajú nylon, POM, PTFE, gumu a kovové podložky v komplexnom výkone. Navrhnuté pre tesniace a dištančné úlohy si udržujú stabilný výkon v extrémnych prevádzkových podmienkach vrátane vysokého tepla, vystavenia chemikáliám, vákuového prostredia a opakovanej cyklickej kompresie.

1. Efektívna elektrická izolácia

Neplnené panenské tesnenia z polyéteréterketónu (PEEK) vytvárajú efektívne elektrické oddelenie medzi spárovanými kovovými komponentmi. Blokujú elektrickú vodivosť, potláčajú elektrochemickú koróziu a znižujú riziko skratu, ktoré sa často používajú v rámci nových energetických batérií, elektrických riadiacich jednotiek a presného elektronického hardvéru.

2. Široký rozsah prevádzkových teplôt

PEEK, ktorý je zaradený medzi špičkové tepelne odolné technické plasty, ponúka nepretržitú prevádzkovú teplotu až do 260 °C a krátkodobú špičkovú odolnosť dosahujúcu až 330 °C. Zostáva húževnatý pri -60°C bez krehnutia za studena. PEEK, ktorý je vystavený pretrvávajúcemu tlaku na prírubu pri vysokých teplotách, potláča tečenie a stabilne zachováva predpätie kompresie namiesto toho, aby sa časom stenčoval.

3. Stabilné predpätie tesnenia

Vynikajúce vlastnosti proti tečeniu pomáhajú PEEK udržiavať rovnomernú hrúbku pri opakovanom stláčaní príruby a tepelnom zaťažení. Ako tesniace podložky kontrolujú montážne vôle, tlmia vibrácie a zmierňujú povrchovú abráziu vo vnútri automatizovaných prevodových systémov a robotických zostáv.

4. Vynikajúca chemická odolnosť

Väčšina organických rozpúšťadiel nedokáže rozpustiť PEEK. Zostáva stabilný v slabých kyselinách, slabých alkáliách, mazivách a chladivách, chráni zariadenia pred chemickou eróziou. Vďaka tomu sú tesnenia PEEK preferovaným riešením pre linky na spracovanie chemických tekutín a laboratórne analytické prístroje.

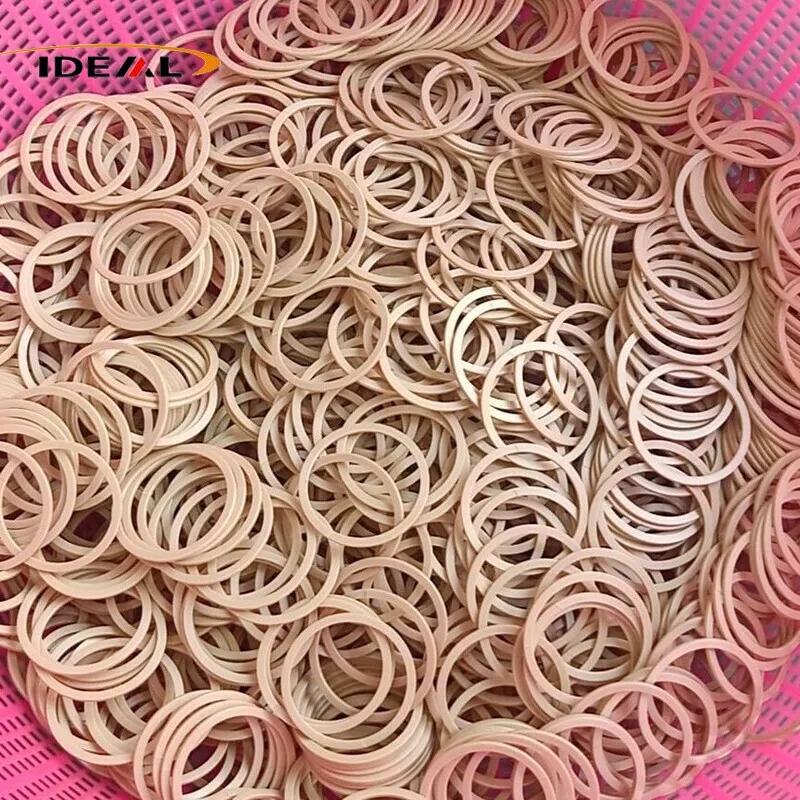

PEEK gaskets

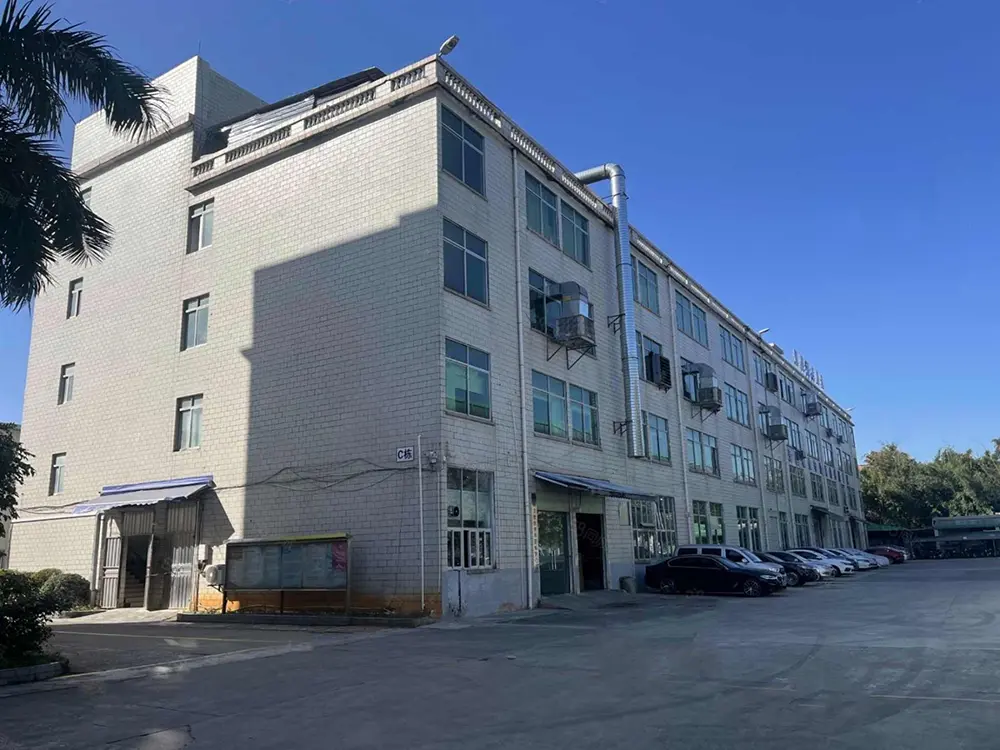

Naša továreň

1. Hlavná sila spoločnosti

- 15-ročná špecializácia na tesnenia a tesniace komponenty PEEK

- Dvojité výrobné znalosti: presné CNC obrábanie + vstrekovanie do foriem

- Vybavené vysoko presnými CNC sústruhmi, frézami, obrábacími centrami, 5-osovými strojmi

- Vlastná bezprašná vstrekovacia dielňa a plná schopnosť vývoja foriem

2. Surovinové zabezpečenie

- len 100% panenská PEEK živica; žiadne recyklované alebo zmiešané materiály

- Úplná sledovateľnosť šarží pomocou údajových listov materiálu a poskytnutých oficiálnych certifikátov pravosti

- Vlastné triedy materiálu dostupné podľa technických požiadaviek zákazníka

3. Presnosť rozmerov a tesnenia

- Vyrobené 100% podľa výkresov zákazníka (hrúbka, ID, OD, pozície otvorov)

- Vysoká presnosť tolerancie: ±0,005 mm – ±0,02 mm

- Prísna kontrola rovinnosti; nulová deformácia pre ultratenké tesnenia

- Presné umiestnenie viacerých otvorov pre jednoduchú montáž príruby a zarovnanie skrutiek

4. Ultra čistá výroba pre polovodiče a vákuum

- Ultrazvukové čistenie + bezprašné sušenie pre čisté priestory a vysávače

- Nízke odplyňovanie, nízky obsah častíc, málo prchavých emisií

- Konečné vákuové balenie, aby sa zabránilo kontaminácii

5. Úľava od stresu a kontrola stability

- Povinné gradientové žíhanie pre všetky polyéteréterketónové (PEEK) tesnenia

- Eliminuje napätie pri obrábaní, lisovanie a vnútorné napätie materiálu

- Zabraňuje dlhodobému deformovaniu, presakovaniu a deformácii pri tepelných cykloch

- Lepšie ako konkurenti, ktorí vynechávajú žíhanie a čistenie, aby znížili náklady

6. Systém manažérstva kvality

- Viacúrovňová kontrola kvality pre všeobecné priemyselné a špičkové triedy vákuových/čistých priestorov

- Kompletné zariadenie na kontrolu rovinnosti, tvrdosti a rozmerovej tolerancie

- Proces prispôsobený skutočným pracovným podmienkam, aby sa zabránilo zlyhaniu v teréne

7. Základné materiály a produkty

- Zameranie: PEEK a vysokovýkonné fluoroplasty

- Produkty: tesniace tesnenia, tesniace krúžky, nárazníkové diely, presné konštrukčné komponenty

- Jednorazové riešenie: výber materiálu → dizajn → opracovanie → hotové diely

8. Cieľové aplikácie

- Vybavenie na chemické kvapaliny

- Nová zostava energetickej batérie

- Polovodičové a vákuové systémy

- Laboratórne prístroje a presné prístroje

9. Globálny záväzok služby

- Prísne normy kvality pre dlhodobé medzinárodné partnerstvá

- Prispôsobené riešenia a stabilné dodávky

- Profesionálna podpora pre špičkové tesniace aplikácie po celom svete

FAQ

Q1: Vstrekované tesnenia PEEK stoja lacnejšie pri rovnakých rozmeroch. Môžu priamo nahradiť CNC obrábané pre aplikácie vákuového tesnenia?

A1: Neodporúčame túto výmenu. Vstrekovanie zanecháva vyššie zvyškové vnútorné napätie a zvyšuje možnosť skrytých pórov vo vnútri produktu. Pre scenáre s nízkym odplyňovaním a čisté vákuové pracovné scenáre je vždy preferovanou možnosťou CNC obrábané tesnenie PEEK vyrobené z primárnej živice s žíhaním na uvoľnenie napätia a bezprašnou čistením.

Q2: Prináša hrubšie plastové tesnenie PEEK vždy lepšie výsledky tesnenia?

A2: Toto nie je tento prípad. Účinnosť tesnenia závisí od tesnosti lícovania na rovnom povrchu, predpätia pri montáži a odolnosti materiálu proti tečeniu. Správna hrúbka musí zodpovedať projektovanej vôli vášho zariadenia. Príliš hrubé alebo tenké tesnenia zmenia hodnoty predpätia skrutiek a podkopú dlhodobú stabilitu tesnenia.

Otázka 3: Vyskytne sa rozmerový posun na polyéteréterketónových tesneniach po spracovaní žíhaním?

A3: Štandardné gradientové žíhanie eliminuje veľkú väčšinu zvyškového napätia a drasticky znižuje riziko rozmerového posunu. Drobná deformácia môže stále nastať pri extrémnom zaťažení, drastickom cyklovaní teplôt alebo pri použití nekvalitných surovín. Pre aplikácie s mimoriadne presnými zariadeniami odporúčame pridať postup kontroly pred starnutím hotového výrobku, aby sa zabezpečila extra stabilita.
