Ozubené kolesá PEEK z továrne Ideal Plastic sú vysokovýkonné špeciálne konštrukčné plastové diely prevodovky, ktoré slúžia ako prémiové alternatívy k prevodom z POM, nylonu, ocele a medi. Vyznačujú sa odolnosťou voči vysokej teplote, bezprašným samomazaním, ultranízkou hlučnosťou, odolnosťou proti korózii, nízkou hmotnosťou a vynikajúcim výkonom proti únave a sú široko používané v polovodičoch, lekárskych prístrojoch, robotike, nových energetických zariadeniach a leteckom priemysle. Dve vyspelé výrobné technológie, presné CNC obrábanie a vysokoteplotné vstrekovanie, podporujú ako maloobjemové zákazkové prototypy, tak aj veľkosériovú hromadnú výrobu.
Ako špeciálne konštrukčné plastové prevody, kvalitné PEEK prevody od Ideal Plastic poskytujú komplexný vynikajúci výkon pre špičkové presné prevodové systémy. V porovnaní s tradičnými plastovými a kovovými prevodmi riešia mnohé bolestivé miesta vrátane vysokoteplotného zmäkčovania, vysokej hmotnosti, ľahkej korózie, vysokého hluku pri chode a častej údržby.
Materiál PEEK má vysoký bod topenia, vysokú kryštalinitu a vysokú viskozitu taveniny, čo prináša vyššiu náročnosť spracovania ako plasty na všeobecné použitie. Iba dva osvedčené výrobné procesy môžu realizovať stabilnú hromadnú výrobu kvalifikovaných ozubených kolies: presné CNC obrábanie a profesionálne presné vstrekovanie pri vysokej teplote.
1. CNC obrábanie vyhovuje vývoju prototypov, požiadavkám na maloobjemové zákazkové a ultra presné prevody.
2. Vysokoteplotné vstrekovanie sa zameriava na nákladovo efektívne veľkosériové objednávky s dobrou konzistenciou sérií.
Presné CNC obrábanie je preferovaným riešením pre vývoj prototypov, polovodičových doštičiek, vysoko presných medicínskych zariadení, mikrorobotových kĺbov a ultrapresných vákuových prevodoviek.
Ako suroviny používame dovážané masívne tyče a plechy PEEK. S podporou päťosových prepojovacích CNC strojov, odvaľovacích strojov na ozubenie a presných frézovacích zariadení dokončíme rezanie, odvalovanie, úpravu profilu zubov a odľahčenie v rámci jedného pracovného postupu s nulovým zvyškovým vnútorným pnutím.
1. Mimoriadne vysoká presnosť: rozmerová tolerancia ±0,01 mm, presnosť zubov ozubeného kolesa triedy IT7‑IT8, spĺňajúce požiadavky na mikropresnú prevodovku.
2. Bez defektov pri vstrekovaní: žiadna deformácia zmršťovaním, deformácia alebo odchýlka rozstupu zubov spôsobená vnútorným napätím.Presné vstrekovanie pri vysokej teplote je optimalizované pre veľkosériovú výrobu ozubených kolies PEEK. Jeho najväčšou výhodou je cenová výhoda pre hromadné objednávky so stabilnou konzistenciou medzi jednotlivými dávkami.
Komplexné integrované štruktúry, ako sú schodíky, priechodné otvory a polohovacie drážky, môžu byť vytvorené v jednom kroku bez sekundárneho spracovania. Môžeme dodať kompletné sériovo upravené prevody PEEK: vystužené uhlíkovými vláknami, vystužené sklenenými vláknami, antistatické a vysoko odolné voči opotrebovaniu.
Technická poznámka: PEEK sa vyznačuje rýchlou kryštalizáciou a vysokým zmršťovaním. Bežné nastavenia vstrekovania budú mať za následok klesajúce stopy na zube, praskanie v dôsledku napätia, odchýlku rozmerov, praskanie a lámavosť zubov. Kvalifikovaná výroba vyžaduje špeciálne parametre formovania a formy s konštantnou teplotou.
|
Položka |
Podrobnosti |
|---|---|
| Názov produktu | Výstroj PEEK |
| Dostupný materiál | Čistý PEEK, PEEK vystužený sklenenými vláknami, PEEK vystužený uhlíkovými vláknami, PEEK lekárskej kvality, PEEK potravinárskej kvality |
| Farba | Čierna, béžová |
| Rozsah modulov | 0,3-6,0 |
| Počet zubov | 10-200 |
| Presnosť obrábania | ±0,01 mm; ultra vysoká presnosť až ± 0,005 mm |
| Vlastné možnosti | Neštandardný modul, špeciálny profil zubov, vlastná hrúbka, priemer a výška otvoru |
| Vzorová politika | Obchodovateľné |
| Certifikácie | ISO9001, RoHS, REACH, Správa o teste biokompatibility |

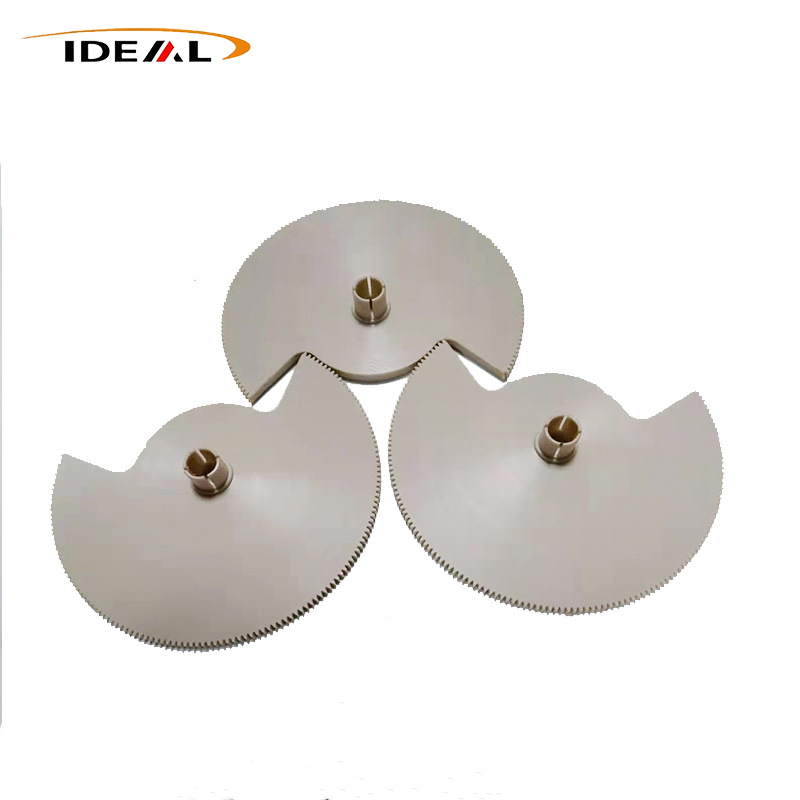

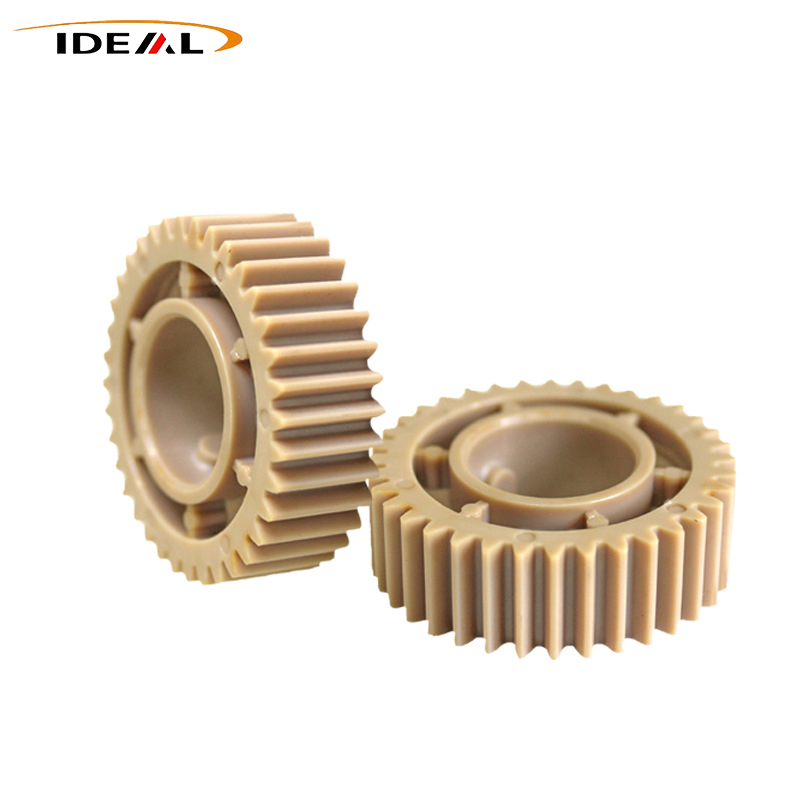

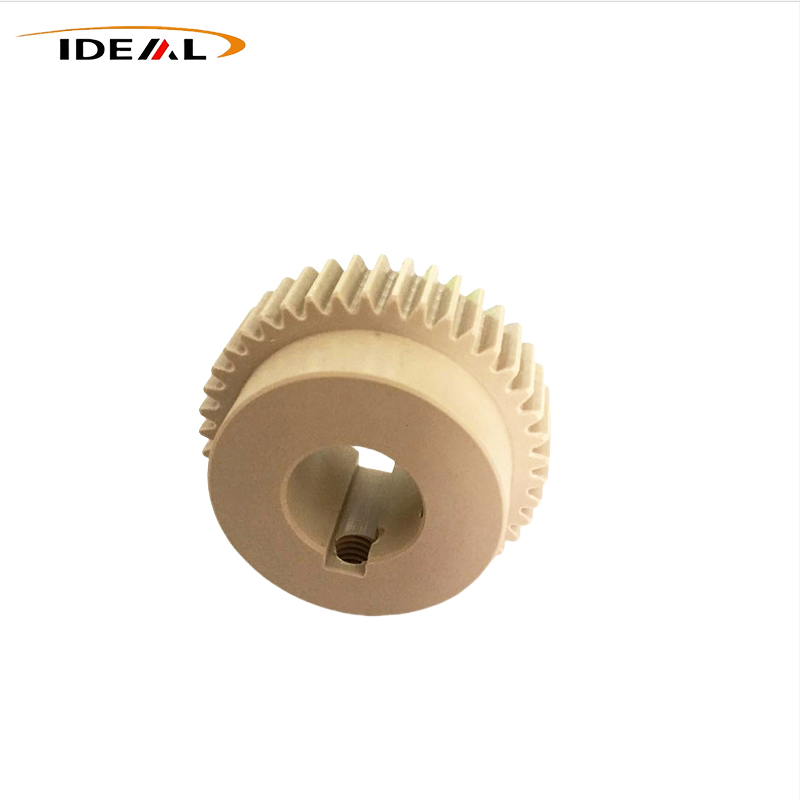

| Typy ozubených kolies | Čelné ozubené kolesá, špirálové ozubené kolesá, kužeľové ozubené kolesá, závitovkové ozubené kolesá, závitovkové hriadele, planétové ozubené kolesá, nepravidelné ozubené kolesá špeciálneho tvaru |
Prevody PEEK prekonávajú nylonové, POM, PU a kovové prevody v tepelnej odolnosti, odolnosti proti opotrebeniu, samomazaniu, antikoróznej úprave, znížení hluku, nízkej hmotnosti a rozmerovej stálosti.
Zachovávajú si štrukturálnu tuhosť a stabilnú presnosť prevodovky pri nepretržitých pracovných podmienkach pri vysokých teplotách. Bežné plastové prevody pri teplotách nad 100 °C zmäknú, tečú a silno sa opotrebúvajú a môžu spôsobiť zablokovanie prevodovky. Naše prevody spoľahlivo fungujú pre vysokoteplotné sušiace stroje, vykurovacie výrobné linky a tepelné dopravníky, čím predlžujú životnosť v horúcom prostredí.
PEEK váži len asi 30% kovu. Znížená rotačná zotrvačnosť umožňuje rýchlejšie spustenie zariadenia, citlivejšiu odozvu a nižšiu spotrebu energie. Široko používaný v nových energetických vozidlách, kĺboch robotov a vysokorýchlostných prevodových moduloch na zlepšenie celkovej presnosti pohybu a dynamického ovládania.
Vďaka nízkemu koeficientu trenia a prirodzenému samomazaniu tieto prevody odstraňujú častú údržbu oleja alebo tuku. Odolávajú oderu, únave a deformácii pri tečení pri dlhodobom vysokorýchlostnom chode a opakovanom vratnom prevode.
PEEK neoxiduje ani nehrdzavie ako kovové komponenty. Odoláva silným kyselinám, silným zásadám, organickým rozpúšťadlám, priemyselným mazivám, slanej vode, morskej vode a erózii soľnej hmly, vhodný pre drsné korozívne pracovné podmienky.
Nízky koeficient tepelnej rozťažnosti a dobrá odolnosť proti tečeniu zaisťujú minimálnu deformáciu po opakovaných teplotných cykloch a trvalom zaťažení. Zabraňuje zväčšenej montážnej vôli a strate presnosti prevodu.
Vďaka tepelnej odolnosti, odolnosti proti korózii, bezúdržbovému samomazaniu, nízkej hlučnosti, nízkej hmotnosti a vysokej presnosti sú prevody PEEK preferovanými prevodovými dielmi pre špičkové presné stroje v extrémnych prevádzkových podmienkach.
Ideálne ľahké, hlučné a energeticky úsporné vylepšené komponenty pre výrobcov automobilov. Typické aplikácie: prevody motora VVT, prevody pohonu olejového/vodného čerpadla, prevody snímača prevodovky, prevody škrtiacej klapky, prevody motora NEV, nastavovacie štruktúry batériového modulu.
Automatizačné linky a roboty vyžadujú dlhodobú odolnosť proti opotrebovaniu, stabilnú presnosť a nízke nároky na údržbu. Tieto prevody sú široko používané pre 6-osové manipulátory, kĺby spolupracujúcich robotov, presné dopravníkové linky a inteligentné triediace zariadenia.
Pre zariadenia pracujúce v kyslo-alkalickej korózii, ponorení do morskej vody a v prostredí so silnou soľnou hmlou. Kovové prevody ľahko zhrdzavejú alebo sa zadrhávajú, zatiaľ čo bežné plasty nespĺňajú antikorózne požiadavky. Tieto prevody poskytujú riešenia s dlhou životnosťou pre tieto náročné scenáre.
GuangZhou IDEAL je originálny výrobca ozubených kolies PEEK. Vlastníme vlastnú dielňu na výrobu foriem, plnohodnotné vysoko presné CNC a päťosové obrábacie centrá a dielne na vstrekovanie PEEK, čím znižujeme dodatočné náklady na sprostredkovateľov.
1. Zamerajte sa na zákazkový vývoj a hromadnú výrobu vysoko presných moderných plastových ozubených kolies, ktoré slúžia globálnym nákupcom z priemyselných zariadení, medicínskych prístrojov, automobilového priemyslu a automatizácie.
2. Optimalizované spracovanie rieši klasické výrobné výzvy PEEK: slabá tekutosť, nedostatočné plnenie, neúplné tvarovanie zubov a línie zvarov. Hotové ozubené kolesá sa vyznačujú rovnomernou hustotou, plným profilom zubov a stabilnou konzistenciou dávky.
3. Záruka na suroviny: 100 % pravý autentický PEEK; zákazníci môžu určiť značku a kvalitu suroviny.
4. Prísna kontrola kvality: celorozmerná kontrola zariadeniami na skúšanie zariadení a CMM; testovanie odberu vzoriek pri vysokej teplote, opotrebovaní a korózii; sledovateľnosť celého procesu s malým rozdielom šarží.
5. Dostupné režimy spolupráce: štandardná objednávka, vývoj vzoriek, prispôsobenie na základe výkresov, hromadná výroba OEM a ODM.
Nylonové a POM prevody sú vhodné len pre prípady použitia pri normálnej teplote a nízkej záťaži. Pri teplotách nad 100 °C sa rýchlo deformujú a opotrebovávajú. Tieto prevody môžu bežať nepretržite pri teplote 260 °C s oveľa lepšou odolnosťou voči opotrebovaniu, únavou a rozmerovou stabilitou, čo predstavuje ideálne možnosti modernizácie pre špičkové zariadenia.
Pre väčšinu projektov vyžadujúcich presný prevod, tichý chod, nízku hmotnosť a odolnosť proti korózii môžu tieto prevody plne nahradiť kovové. Pre podmienky s vysokým krútiacim momentom a pri vysokom zaťažení sú k dispozícii prevody vystužené uhlíkovými vláknami, ktoré zvyšujú nosnosť a zároveň znižujú hluk a náklady na komponenty.
áno. Môžeme vyrobiť ozubené kolesá akejkoľvek špecifikácie a špeciálnych tvarov podľa vašich CAD výkresov, fyzických vzoriek alebo skutočných pracovných parametrov. Poskytujeme komplexnú službu zahŕňajúcu konzultáciu riešení, obrábanie, kontrolu a OEM hromadnú výrobu.
Jasné. Naše výstroje z materiálu PEEK pre medicínske a potravinárske účely sú biokompatibilné, netoxické a prežijú opakovanú sterilizáciu pri vysokej teplote, pričom dokonale zodpovedajú zdravotníckym pomôckam a strojom na spracovanie potravín.
