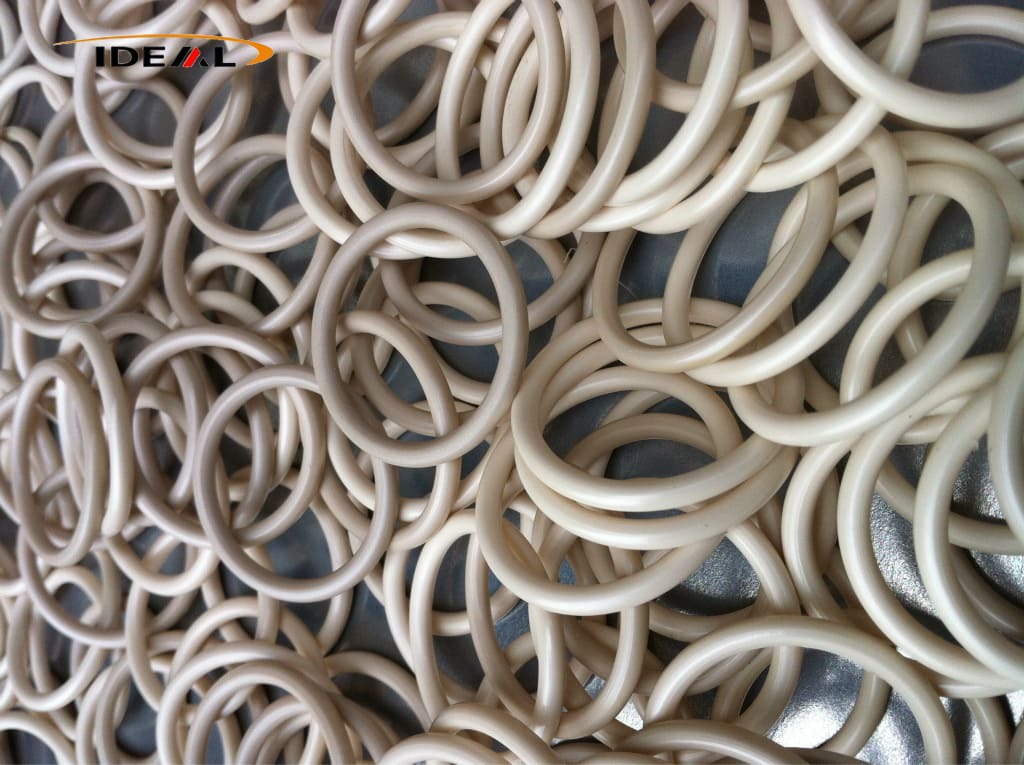

Ideal Plastic ponúka O-krúžky PEEK v štandardných špecifikáciách AS568 a GB, ako aj vlastné neštandardné veľkosti. Tieto O-krúžky, ktoré sú dostupné v čistom PEEK a modifikovaných triedach – ako sú uhlíkové vlákna alebo plnené grafitom – sa vyrábajú kombináciou presného CNC obrábania a vysokoteplotného vstrekovania. Komplexný proces žíhania na uvoľnenie napätia účinne eliminuje problémy, ako je deformácia, napučiavanie a presakovanie spôsobené tepelným cyklovaním, čím sa zabezpečuje rozmerová presnosť a stabilita oveľa lepšia ako u štandardných plastových tesnení. Získajte cenovú ponuku!
O-krúžky PEEK od výrobcu Ideal Plastic sú pevné a presné statické tesniace komponenty. Sú určené hlavne na statické tesnenie a tesnenie pri nízkych otáčkach mikropohybom s krátkym zdvihom, schopné splniť požiadavky na tesnenie v extrémnych pracovných podmienkach.
Presne vypĺňajú medzery medzi dosadajúcimi časťami, aby účinne zabránili úniku kvapaliny, úniku plynu a strate vákua. Medzitým blokujú vonkajší prach, nečistoty a kontaminanty prenikať do zariadenia, čím zaisťujú spoľahlivý celkový tesniaci výkon.
O-krúžky PEEK, ktoré sa vyznačujú okrúhlym tvarom slučky a kruhovým prierezom, vyžadujú na inštaláciu štandardné drážky pre O-krúžky vopred opracované na zariadení. Vyrobené v súlade s normami AS568 US a národnými metrickými normami, podporujú štandardizovanú výrobu vo veľkom meradle s vynikajúcou univerzálnou kompatibilitou.
O-krúžky PEEK sa zásadne líšia od tesnení PEEK a nie je možné ich ľubovoľne nahradiť. O-krúžky PEEK sa používajú na tesnenie drážkového typu, aby sa dosiahlo stabilné statické tesnenie a mierne dynamické tesnenie. Na rozdiel od toho majú tesnenia PEEK flexibilné obrysy, rôzne možnosti hrúbky a prispôsobiteľné profily. Realizujú veľkoplošné tesnenie prostredníctvom stlačenia plochy príruby a sú vhodné pre rôzne široké ploché tesniace plochy prírub.
Je prísne zakázané nahrádzať tesnenia príruby O-krúžkami PEEK. Mimoriadne malá kontaktná plocha O-krúžkov spôsobí nerovnomerné stlačenie na povrchoch prírub a výrazne zvýši riziko zlyhania tesnenia.
Vyrobený z vysoko kvalitného materiálu PEEK, výrobok má vysoký bod topenia, zlú tekutosť taveniny a zjavné kryštalizačné zmrštenie, čo poskytuje vysokú štrukturálnu stabilitu a prispôsobivosť drsným priemyselným pracovným podmienkam.
Ako pevné presné statické tesniace diely sú produkty použiteľné na statické tesnenie a nízkorýchlostné tesnenie s mikropohybom v extrémnych podmienkach. Spoľahlivo zabraňujú úniku kvapalín a plynov, zabraňujú strate vákua a izolujú vonkajšie nečistoty, čím zachovávajú dlhodobo stabilný tesniaci výkon.
Vďaka štandardizovanej kruhovej štruktúre s okrúhlym prierezom O-krúžky dokonale zapadajú do štandardných prstencových drážok. Tesný vnútorný kontakt zaisťuje stabilné statické tesnenie a mierne dynamické tesniace účinky.
Výrobky sú vyrábané striktne v súlade s AS568 US normami a národnými metrickými normami a vyznačujú sa jednotnými špecifikáciami, ktoré podporujú rozsiahlu priemyselnú štandardizovanú výrobu so silnou univerzálnosťou a prispôsobivosťou.
O-krúžky PEEK a tesnenia PEEK majú odlišné aplikačné umiestnenie. O-krúžky sa špecializujú na scenáre tesnenia typu drážky, zatiaľ čo prispôsobiteľné tesnenia PEEK sa prispôsobujú veľkoplošnému tesneniu plochých prírub. Svojvoľná výmena je zakázaná, aby sa predišlo riziku zlyhania tesnenia.
Vďaka vlastným vlastnostiam materiálu PEEK sú výrobky odolné voči vysokej teplote vďaka vysokému bodu topenia. Ich slabá tekutosť taveniny a výrazné kryštalizačné zmrštenie zaisťujú vysokú štrukturálnu tvarovaciu stabilitu, vhodnú na dlhodobú prevádzku v zložitých a drsných priemyselných prostrediach.
Profesionálna tesniaca štruktúra drážkového typu zaisťuje rovnomerné stlačenie a pevné uchytenie. Na rozdiel od režimu plochého stlačenia tesnení účinne zabraňuje nerovnomernému namáhaniu povrchov prírub a eliminuje skryté nebezpečenstvá netesností a zlyhania tesnenia.
|
Položka
|
Špecifikácia
|
|---|---|
|
Názov produktu
|
O-krúžky PEEK (polyéter éter ketón).
|
|
Materiál
|
PEEK neplnený, PEEK plnený uhlíkom, PEEK plnený grafitom/PTFE
|
|
Farba
|
Čierna, béžová
|
|
US Standard AS568 Priemer prierezu
|
1,78 mm (0,070"), 2,62 mm (0,103"), 3,53 mm (0,139"), 5,33 mm (0,210")
|
|
GB/T3452.1 Priemer prierezu
|
1,80 mm, 2,65 mm, 3,55 mm, 5,30 mm, 7,00 mm
|
|
Vzorová služba
|
Na vyjednávanie
|
|
Certifikácie
|
ISO9001, RoHS, REACH
|
|
Klasifikácia podľa veľkosti
|
US Standard AS568 PEEK O-krúžky, GB/T 3452.1 Štandardné PEEK O-krúžky, neštandardné prispôsobenie
|
V porovnaní s plastmi na všeobecné použitie predstavuje výroba O-krúžkov PEEK oveľa vyššie technické prekážky. V tomto odvetví dominujú dva vyspelé procesy hromadnej výroby: presné CNC obrábanie a vysokoteplotné presné vstrekovanie. Tieto dve metódy sa značne líšia v charakteristikách hotových dielov, vhodných objemoch objednávok a celkových nákladoch.
|
Modul spracovania
|
Podrobný popis
|
|---|---|
|
Kompletný pracovný postup výroby
|
Začnite kontrolou kvality dovážaných čistých tyčových a doskových materiálov PEEK. Polotovary prechádzajú predžíhaním, aby sa vopred eliminovalo vnútorné napätie suroviny. Po predbežnom CNC sústružení na vytvorenie prstencových polotovarov sa vykoná presné dokončovacie sústruženie na optimalizáciu profilu prierezu, po ktorom nasleduje kalibrácia sústrednosti. Všetky obrobky budú pred dodaním podrobené sekundárnemu žíhaniu na uvoľnenie napätia, aby sa odstránilo reziduálne napätie, potom prejdú povrchovým leštením, odstránením otrepov a úplným rozmerovým testovaním.
|
|
Kľúčové výzvy na spracovanie
|
Tenkostenné prstencové obrobky PEEK sú štrukturálne krehké. Bežné spôsoby upínania a rezania ľahko spôsobujú mechanické vibrácie a elastickú deformáciu. Po uvoľnení upínadla povedie odraz materiálu k neguľatosti, oválnemu skresleniu a nepravidelným tvarom, čo bude mať za následok zlú presnosť montáže a skryté riziko netesnosti tesnenia.
|
|
Prispôsobené optimalizačné riešenia
|
Vybavte prispôsobené flexibilné mäkké prípravky na rozptýlenie koncentrovaného upínacieho tlaku a zabránenie lokálnej deformácii vytláčaním. Prijmite veľkoplošné umiestnenie podpery na zvýšenie celkovej stability obrobku počas spracovania. Prispôsobte sa profesionálnym špeciálnym rezným nástrojom PEEK a znížte rýchlosť podávania, aby ste oslabili rezný dopad a vibrácie. Implementujte postupné uvoľňovanie prípravku po obrábaní, aby ste zabránili náhlemu uvoľneniu napätia a trvalej deformácii dielu.
|
|
Modul spracovania
|
Podrobný popis
|
|---|---|
|
Štandardný postup formovania
|
PEEK pelety sú úplne vysušené a odvlhčené, aby sa odstránili chyby spôsobené vlhkosťou. Suroviny sa v sude rovnomerne roztavia pri konštantnej teplote 360–400 °C a potom sa vstrekujú pri vysokom tlaku do formy s konštantnou teplotou (180–210 °C). Na štandardizáciu kryštalizácie materiálu sa aplikuje presné udržiavanie tlaku, po ktorom nasleduje stupňovité pomalé ochladzovanie. Po odformovaní prechádzajú všetky diely jednotným odľahčením žíhania, bleskovým orezaním a komplexným rozmerovým overením, aby sa zabezpečili kvalifikované hotové výrobky.
|
|
Inherentné procesné ťažkosti
|
Materiál PEEK sa vyznačuje vysokou kryštalinitou a nepretržitým zmršťovaním počas fázy chladenia a tvarovania. Mierne kolísanie teploty lisovania priamo spôsobí nekonzistentné zmršťovanie vnútorného priemeru a priemeru kordu, čo má za následok nestabilnú rozmerovú toleranciu a zlú rovnomernosť šarže hotových O-krúžkov.
|
|
Presné kontrolné opatrenia
|
Implementujte reguláciu konštantnej teploty v uzavretej slučke pre valec aj formu, aby ste stabilne uzamkli teplotný rozsah a minimalizovali teplotné zmeny. Jemne dolaďte dobu udržiavania tlaku a parametre chladiaceho cyklu, aby ste vyrovnali rýchlosť kryštalizácie materiálu a rýchlosť zmršťovania vo všetkých smeroch. Zjednotenie vnútorného napätia hotových výrobkov úpravou žíhaním po formovaní, zásadným zlepšením rozmerovej stability sériovo vyrábaných O-krúžkov PEEK.
|
O-krúžky PEEK sú vyrobené z pevného pôvodného materiálu PEEK a sú pevné presné statické tesniace komponenty. Na rozdiel od elastických tesnení vyrobených z gumy, nylonu, POM alebo štandardného PTFE poskytujú spoľahlivú tesniacu kapacitu v drsnom prostredí, kde tradičné tesniace materiály majú problém udržať si výkon.
S podporou stabilného molekulárneho zloženia, PEEK pozoruhodne odoláva tečeniu. Ošetrenie žíhaním odstraňuje vnútorné zvyškové napätie, čo umožňuje týmto O-krúžkom udržiavať tesný kontakt s tesniacimi plochami pri kolísaní teplôt a nepretržitého tlaku. Cykly údržby zariadenia sa môžu výrazne predĺžiť.
Materiál toleruje širokú škálu mazív, chladiacich kvapalín a hydraulických kvapalín. Zabraňuje napučiavaniu, rozpúšťaniu alebo krehnutiu pri vystavení miernym korozívnym látkam, čo vyhovuje statickým tesniacim bodom na chemických potrubiach a systémoch na spracovanie tekutín.
O-krúžky PEEK inštalované vo vykurovacích komorách a zariadeniach s častými teplotnými posunmi nezmäknú ani sa nedeformujú ako bežné plasty. Pôvodný tvar prierezu je zachovaný pri zaťažení, čím sa bráni rozširovaniu tesniacej medzery a trvalému presakovaniu pri vysokoteplotných statických podmienkach.
Základná živica PEEK neobsahuje žiadne zmäkčovadlá ani prchavé prísady. Uvoľňovanie prchavých látok zostáva minimálne pri vysokých teplotách, čím sa eliminuje kontaminácia časticami vo vnútri utesnených komôr. Vďaka tejto vlastnosti sa O-krúžky PEEK široko používajú v zariadeniach na spracovanie polovodičových doštičiek, vákuových nádobách a lekárskych sterilizačných zariadeniach.
O-krúžky PEEK, klasifikované ako tuhé presné statické tesnenia, vynikajú toleranciou vysokej teploty, vynikajúcou odolnosťou voči tečeniu, chemickou inertnosťou, nízkym uvoľňovaním plynov a prirodzenou samomaznosťou. Sú primárne navrhnuté pre statické tesnenie a nízkorýchlostné mikro vratné tesnenie s krátkym zdvihom a nie sú vhodné pre vysokofrekvenčné dynamické vratné tesnenia s dlhým zdvihom.
Prvotriedny PEEK sa vyznačuje ultra nízkou prchavosťou, aby sa zabránilo kontaminácii komory a odoláva mikronetesnostiam vyvolaným tečením počas dlhodobej prevádzky vákua.
Tieto zariadenia bežia s miernym nepretržitým pohybom a prerušovanými cyklami štart-stop, kde je pravidelné dopĺňanie maziva nepraktické. Prirodzená samomazná vlastnosť PEEK umožňuje bezúdržbovú prevádzku.
Zariadenie čelí drastickým teplotným výkyvom a vystaveniu chemickým médiám; štandardné plastové tesnenia v takýchto prostrediach ľahko napučiavajú a degradujú.
Vydrží cyklické teploty v rozmedzí od -60 °C do 260 °C a odoláva deformácii a úniku pri opakovaných tepelných zmenách.
- Špecializujeme sa na zákazkové PEEK O-krúžky (pevné plastové tesniace prvky)
- Navrhnuté pre vysokoteplotné, vysokotlakové, vákuové a korozívne prostredie
- Nahrádza tradičné gumové tesnenia pre extrémne pracovné podmienky
- Eliminuje skryté presakovanie a občasné zlyhanie tesnenia
- Odoláva deformácii pri tečení pri dlhodobom vysokom teple
- Znižuje uvoľňovanie prchavých plynov a kontamináciu časticami vo vákuu
- Zabezpečuje stabilný tesniaci výkon v kritických zariadeniach
- Používa iba 100% panenskú PEEK živicu
- Žiadne recyklované materiály pre polovodičové, medicínske a čisté aplikácie
- Materiály vybrané na základe pracovných podmienok, potrieb presnosti a objemu objednávky
- Nízka tvorba plynov, nulové uvoľňovanie častíc, spĺňajúce prísne normy čistoty
- Vyrobené podľa zákazníckych výkresov alebo štandardných špecifikácií: AS568 / GB/T3452
- Prísna kontrola vnútorného priemeru (ID) a priemeru šnúry
- Zakrivený tesniaci povrch bez škrabancov, priehlbín, pórov, trhlín a inklúzií
- Žiadne otrepy, záblesky alebo viditeľné stopy po nástroji
- deliace čiary formy umiestnené mimo tesniacich oblastí (pre lisované diely)
- Povinné žíhanie pre všetky špičkové O-krúžky PEEK
- Eliminuje zvyškové napätie z obrábania a lisovania
- Zabraňuje deformácii, zväčšeniu medzery a úniku spôsobenému tepelným cyklovaním
- Zabezpečuje dlhodobú rozmerovú stabilitu

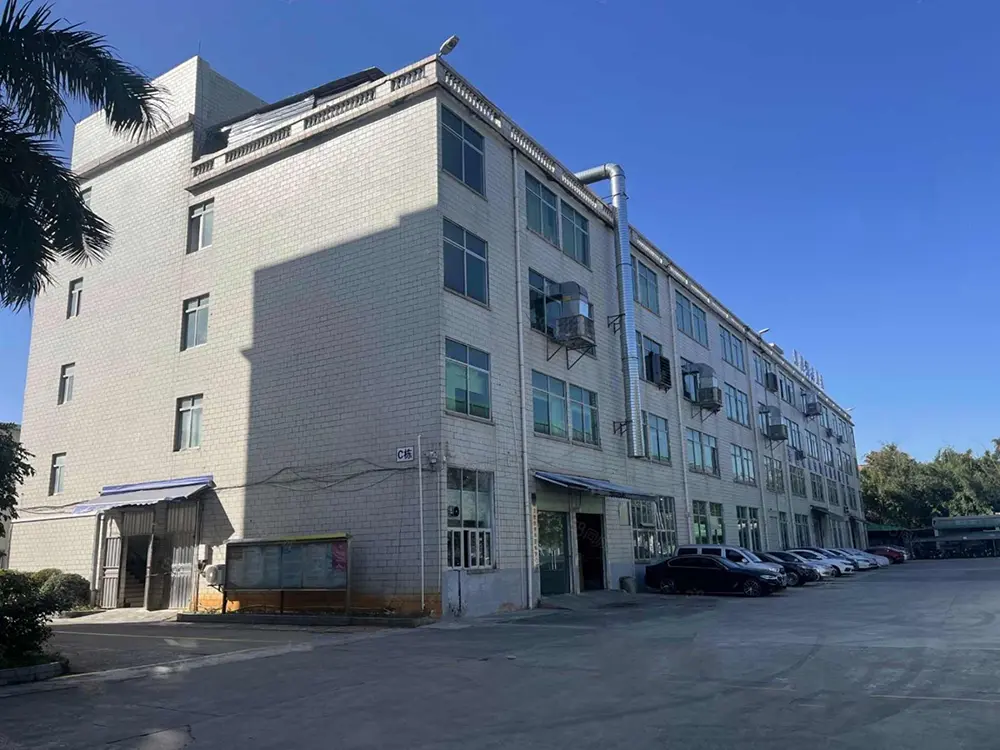

- Vlastné presné CNC dielne
- Podporuje prispôsobenie pomocou výkresov alebo vzoriek
- Možnosť CNC obrábania aj presného vstrekovania
- Konzistentná kvalita pre malé série a hromadnú výrobu
- Zariadenia na výrobu polovodičov
- Lekárske prístroje a sterilizačné systémy
- Vysoko vákuové komory a komponenty
- Nové energetické, chemické a presné prístroje
- Výrobky vyvážané do celého sveta
- Slúži medzinárodným zákazníkom v odvetví špičkových zariadení
- Zamerajte sa na dlhodobé, stabilné a spoľahlivé uzatváracie partnerstvá
A1: CNC obrábanie nevyžaduje žiadne vlastné formy a poskytuje rýchlejšie časy obrátky. Podporuje plne neštandardné vlastné rozmery a ponúka prísnejšiu kontrolu napätia, dokonale sa hodí pre vzorky, objednávky malých dávok, ako aj vysoko presné tesniace aplikácie v oblasti polovodičov a medicíny. Vstrekovanie je nákladovo efektívne pre veľkoobjemové objednávky štandardných veľkostí, hoci sa účtujú poplatky za formy a dodacie lehoty sú dlhšie. Môžete zdieľať svoje výkresy, množstvo objednávky a pracovné podmienky a podľa toho vám odporučíme najvhodnejšie výrobné riešenie.
A2: Žíhanie sa dôrazne odporúča pre tesnenia nasadené vo vysokoteplotnom, vákuovom alebo nepretržite natlakovanom prostredí. Pre všeobecné aplikácie pri izbovej teplote s nízkym tlakom je možné tento proces vynechať, aby sa znížili náklady na základe vášho posúdenia.
A3: Nižšie sú uvedené štyri bežné základné príčiny:
① Drážky sú navrhnuté tak, aby pasovali na gumené O-krúžky, čo vedie k nezhodným rýchlostiam kompresie;
② Tesnenia preskočia ošetrenie žíhaním a postupne sa deformujú, keď sa v prevádzkových podmienkach uvoľňuje zvyškové napätie;
③ Na tesniacich plochách sú viditeľné stopy po nástrojoch alebo otrepy;
④ Nízka presnosť obrábania drážok zariadenia.
Poskytnite nám prosím svoje prevádzkové parametre a výkresy drážok a my problém zanalyzujeme a navrhneme cielené riešenia.
A4: Je potrebné starostlivé vyhodnotenie scenárov s nepretržitým silným nárazom a silnými vysokofrekvenčnými vibráciami. PEEK sa vyznačuje vysokou tuhosťou a zároveň nízkou elasticitou, takže funguje najlepšie pre statické tesnenie. Pre silne vibrujúce prostredia odporúčame ako alternatívy optimalizovať štruktúry drážok alebo preskúmať plnené modifikované triedy PEEK.
