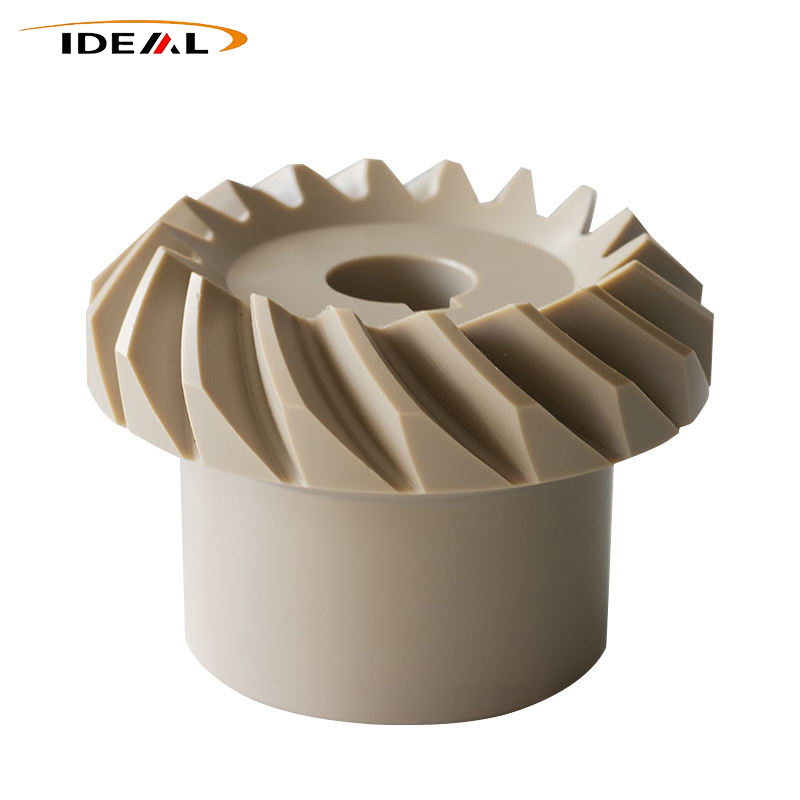

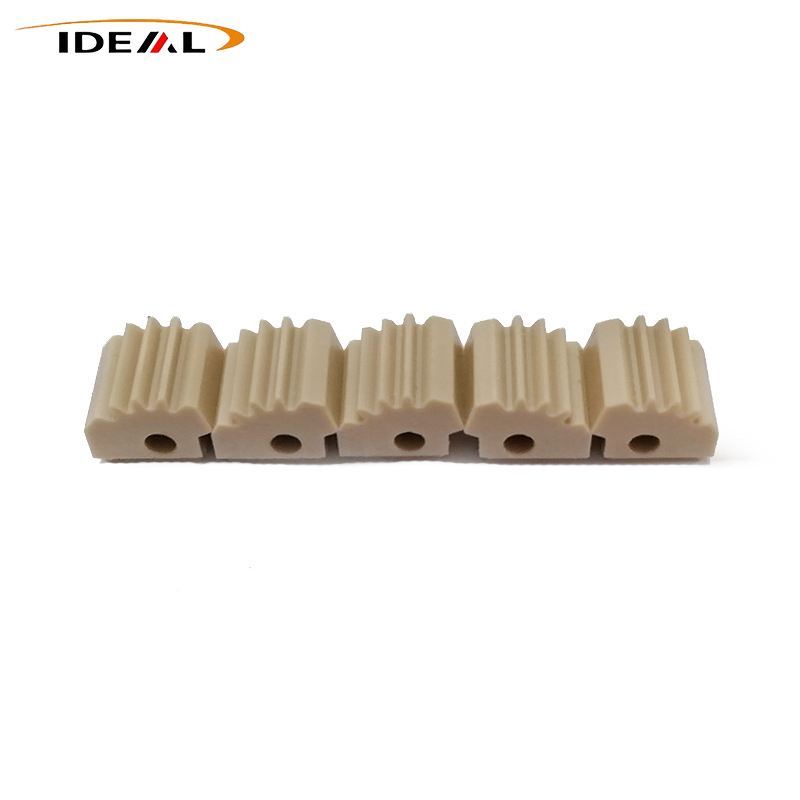

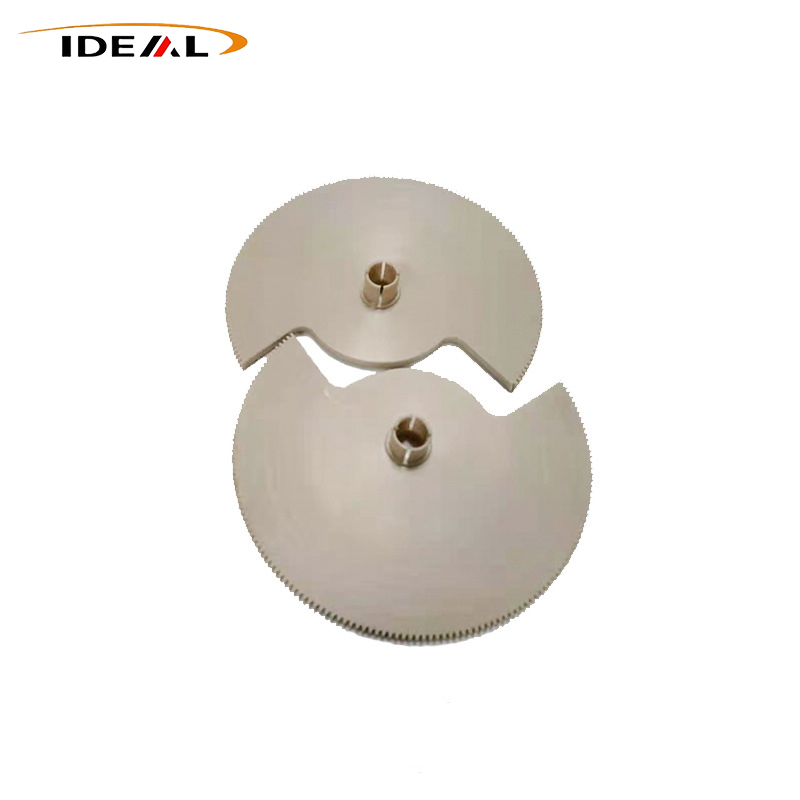

Ideálne plastové vysokovýkonné pastorkové prevody PEEK sú hnacie prevody s malým modulom pre špičkové presné prevodové systémy. Ako základná vstupná zložka prevodových zostáv sa bežne spája s väčšími ozubenými kolesami, závitovkovými kolesami a špirálovými kolesami na zníženie rýchlosti, zvýšenie rýchlosti a presné polohovanie. Ozubené kolesá miniatúrnej veľkosti čelia častým cyklom záberu, ktoré vyžadujú vynikajúcu odolnosť proti opotrebovaniu, odolnosť proti únave a rozmerovú stabilitu.
Ozubené kolesá PEEK, ktoré ponúka výrobca Ideal Plastic, fungujú ako hnacie malé ozubené koleso vo vnútri presných prevodoviek. Spolupracuje s veľkými prevodmi, šnekovým prevodom alebo špirálovým prevodom na realizáciu spomalenia, zrýchlenia a presného polohovania prevodu.
Na rozdiel od veľkorozmerných štandardných ozubených kolies sa pastorkové kolesá vyznačujú malými modulmi a jemnými profilmi zubov, pričom podstupujú oveľa viac cyklov záberu. Preto kladú vysoké požiadavky na odolnosť materiálu proti opotrebeniu, odolnosť proti únave a rozmerovú stálosť.
1. Tradičné kovové pastorkové prevody: hlasný chod, ľahké hrdzavenie a vysoká zotrvačnosť otáčania
2. Nylonové / POM pastorkové kolesá: nízka odolnosť voči vysokým teplotám, rýchle opotrebovanie a rýchla strata presnosti
Vďaka vynikajúcim komplexným vlastnostiam polyméru PEEK, PEEK Pastorok rieši hlavné bolestivé body miniatúrneho vysokofrekvenčného prenosu. Podporuje dlho tichý a bezúdržbový servis so stabilnou presnosťou a stáva sa kritickou súčasťou modernizácie pre presnú automatizáciu, robotické systémy a lekárske zariadenia.
Výroba malomodulového pastorka PEEK je technicky náročná. Medzi bežné výrobné chyby patrí neúplné vyplnenie kavity, deformácia tvaru, zvyškové napätie a trhliny na koreni zuba. Prijímame dva nezávislé vyspelé procesy, ktoré zodpovedajú rôznym požiadavkám na presnosť a objemom objednávok.
Produkt prekonáva typické chyby kovových, nylonových a POM miniatúrnych ozubených kolies. Podporované 5-osovým CNC odvalovacím frézovaním a vysokoteplotným vysokotlakovým vstrekovaním poskytujú dlhodobo tichú, bezúdržbovú a stabilne presnú prevádzku pre automatizáciu, roboty a lekárske stroje v náročných pracovných podmienkach.
Tento proces je orientovaný na vysoko presné zákazkové objednávky, najmä pre malomodulové neštandardné ozubené kolesá používané v lekárskych prístrojoch a presných zariadeniach na výskumnej úrovni.
1. Špeciálne miniatúrne odvalovacie frézy vykonávajú jemné rezanie; rezervovaný prídavok na obrábanie pre sekundárne dokončovanie prísne kontroluje chybu profilu zubov a sústrednosť.Optimalizované pre sériovú výrobu štandardných PEEK pastorkov.
Proti vysokej viskozite PEEK a zlej tekutosti taveniny používame presnú plastifikáciu 360-400 °C, tvarovanie pri vysokej teplote formy 160-180 °C, segmentované udržiavanie tlaku a riadené chladenie. Tento proces efektívne rieši typické problémy s formovaním: nedostatočné vyplnenie malých zubných dutín, zmršťovacie dutiny, zvarové línie a rozmerové odchýlky. Výstupné pastorkové kolesá majú rovnomernú hustotu, plné profily zubov a vynikajúcu konzistenciu vsádzky.
Všetky hotové pastorkové kolesá PEEK prechádzajú jemným leštením povrchu zubov, kalibráciou kruhovosti, stabilizáciou napätia a celorozmerovou kontrolou. Prísne kvalitatívne postupy zaisťujú hladký záber, jednotné tolerancie a spoľahlivý dlhodobý prevádzkový výkon. GuangZhou IDEAL má viac ako 15-ročné skúsenosti s výrobou komponentov PEEK. Naša dielňa je vybavená viacerými 5-osovými obrábacími centrami a CNC obrábacími strojmi, pokrývajúcimi zákazkové CNC spracovanie a vývoj foriem.
Optimalizovali sme oba výrobné pracovné postupy:
1. Vstrekovacia strana: vysokoteplotný dizajn horúceho vtoku, pomalé segmentované plnenie a gradientové vysokotlakové držanie, rieši zlú tekutosť taveniny, nedostatočné vyplnenie mikrozubov, nerovnomerné zmršťovanie, excentricitu pastorka, deformáciu a zlú sústrednosť.
2. Strana CNC obrábania: špeciálne potiahnuté miniatúrne odvaľovacie frézy, nízkorýchlostné rezanie s reguláciou teploty plus 100% gradientové žíhanie. Zabráňte tepelnej adhézii frézy, pruženiu profilu zubov, otrepom, škrabancom na koreni a zväčšeniu otvoru spôsobenému namáhaním, posunu stúpania, stúpaniu vôle a preklzávaniu prevodovky.
|
Položka |
Podrobnosti |
|---|---|
| Názov produktu | Ozubené koleso PEEK |
| Materiál | Čistý PEEK, PEEK vystužený sklenenými vláknami, PEEK vystužený uhlíkovými vláknami, PEEK pre lekárske / potravinárske účely |
| Farba | Čierna, béžová |
| Štandardné moduly | 0,3, 0,5, 0,8, 1,0, 1,25, 1,5, 2,0 |
| Rozsah počtu zubov | 10T-80T; extra malý / veľký počet zubov prispôsobiteľný |
| Tlakový uhol | Štandardná 20°; Špeciálne uhly 14,5°, 25° dostupné na požiadanie |
| Typy vnútorných otvorov | Okrúhly otvor, otvor typu D, otvor pre kľúčovú drážku, stupňovitý otvor; prispôsobiteľné |
| Rozsah vonkajšieho priemeru | 3-80 mm |
| Presnosť obrábania | ±0,01 mm; ultra vysoká presnosť až ± 0,005 mm |
| Vzorová politika | Na vyjednávanie |
| Zákazková služba | Neštandardný modul, špeciálny počet zubov, hrúbka, excentrická štruktúra, podporovaná nepravidelná veľkosť |
Ozubené koleso PEEK funguje v náročných prevádzkových podmienkach: vysoká rýchlosť otáčania, časté zábery a vysoký trecí tlak jednotky. Celková presnosť, životnosť, hladina hluku a stabilita celého strojového zariadenia vo veľkej miere závisia od výkonu pastorka.
PEEK sa vyznačuje vynikajúcou odolnosťou proti tečeniu pri vysokých teplotách. Pri dlhodobom vysokorýchlostnom zábere alebo v stiesnených horúcich prostrediach, ako sú motorové kabíny a zariadenia na výrobu kúrenia, si pastorkové kolesá zachovávajú neporušené profily zubov, stabilný rozmer vŕtania a rovnomernú vzdialenosť zubov. Pri dlhšej prevádzke pri vysokej teplote nedochádza k žiadnemu presnému odsadeniu alebo uvoľneniu štruktúry.
S vlastným tuhým samomazaním a nízkym koeficientom trenia podporujú pastorkové kolesá PEEK suchú prevádzku s dlhým cyklom bez prívodu oleja, čím odstraňujú rutinnú údržbu maziva. Pri opakovanom štart-stop a nepretržitom zábere vytvárajú minimálny abrazívny prach, znižujú riziko zaseknutia a postupného opotrebovania a znižujú náklady na mechanické poruchy a popredajnú údržbu.
V porovnaní s kovovými pastorkami dosahuje pastorok PEEK viac ako 70% zníženie hmotnosti. Ultra nízka rotačná zotrvačnosť výrazne znižuje oneskorenie odozvy štart-stop a poskytuje citlivý dynamický pohyb. Spĺňa požiadavky na vysoko presné dynamické riadenie robotov, miniatúrnych servo súčiastok a dolaďovacích zariadení, odstraňuje nedostatky kovových prevodov vrátane veľkej zotrvačnosti, trhavého štart-stopu, nepresného mikronastavovania a vysokej spotreby energie.
PEEK má vysokú chemickú inertnosť. Odoláva dlhodobej erózii motorového oleja, chladiacej kvapaliny, kyslo-alkalických rozpúšťadiel, vlhkého vzduchu a morskej soli. Na rozdiel od kovových prevodov náchylných na hrdzu a bežných plastových prevodov citlivých na vlhkosť si pastorkové koleso PEEK zachováva stabilný výkon pri chemickom spracovaní, ochrane životného prostredia, námornej práci a práci na palube vozidiel.
Miera absorpcie vody je nižšia ako 0,05%, sotva ovplyvnená zmenami okolitej vlhkosti. Pri striedaní za tepla a za studena, vo vlhkých podmienkach a pri dlhodobej únavovej prevádzke zabraňuje opuchu zubov, zasekávaniu prevodov a zväčšeniu medzier medzi zábermi. Presnosť prenosu zostáva konzistentná počas celého servisného cyklu.
Optimalizovaný dizajn oblúka od koreňa zuba a profesionálna stabilizácia žíhaním eliminujú koncentráciu vnútorného napätia a vytvárajú hustú jednotnú vnútornú štruktúru. Keď čelíte častému štartu a zastaveniu, vysokorýchlostnému vratnému pohybu a okamžitým mechanickým nárazom, ozubené koleso PEEK vykazuje vysokú štrukturálnu pevnosť a odolnosť proti únave. Praskanie a zlomenie zubov sa objavuje len zriedka, čo predlžuje celkovú životnosť prevodových zostáv.
Vďaka kombinácii odolnosti voči vysokej teplote, vysokej odolnosti proti opotrebeniu pre časté zábery, bezúdržbového samomazania, nízkej zotrvačnosti ľahkej konštrukcie, nízkej hlučnosti chodu a stabilnej rozmerovej presnosti sa PEEK Pastorkové ozubené kolesá široko používajú v kompaktných, ľahkých, nepretržite bežiacich vysoko presných mechanických zariadeniach. Sú ideálnou náhradou za rýchlo sa opotrebúvajúce, deformovateľné, hlučné miniatúrne kovové / nylonové / POM prevody.
· Priemyselné automatizačné zariadenia a presné zariadenia na riadenie pohybu
· Inteligentné roboty a automatizované mechanické systémy
· Vysokokvalitné presné lekárske vybavenie
· Palubné jednotky automobilových vozidiel a vozidiel s novou energiou
· Zariadenia na výrobu presnej elektroniky a polovodičov
· Zariadenia na sušenie pri vysokej teplote, chemické spracovanie a antikorózne zariadenia na ochranu životného prostredia
GuangZhou IDEAL sa zameriava na výskum a vývoj a výrobu vysoko presných prevodových komponentov vyrobených z vysokovýkonných technických plastov. Riešime bežné problémy v priemysle miniatúrnych ozubených kolies: neúplné vyplnenie výlisku, deformácie vyvolané napätím, presné tlmenie, rýchle opotrebovanie pri častom zábere a nestabilná konzistencia dávky.
· Kompletný výber materiálu PEEK: čistý PEEK, vystužený sklenenými vláknami, vystužený uhlíkovými vláknami, lekárske a potravinárske triedy, ktoré sa prispôsobujú rôznym drsným podmienkam (vysoká teplota, časté sieťovanie, nízka hlučnosť, antikorózne, čisté priestory, projekty vyžadujúce nízku hmotnosť).
· ISO štandardizovaná výroba, kompletné exportne orientované certifikácie a stabilné cykly dodávok.
· Obsluhujte globálnych B2B priemyselných kupujúcich odolnými, nákladovo efektívnymi ozubenými kolesami PEEK na zákazku a hromadnou objednávkou.
· Zákazníci môžu poskytnúť konštrukčné výkresy, fyzické vzorky alebo parametre prevádzkového stavu pre riešenia šité na mieru a presné cenové ponuky.
Dostupné režimy spolupráce: prispôsobenie na základe výkresov, vývoj vzoriek, 5-osová CNC malosériová výroba, hromadná vstrekovacia výroba, exportné objednávky OEM a ODM.
A1: Tradičné nylonové a POM pastorkové kolesá majú obmedzenú tepelnú odolnosť. Nad 100°C postupne mäknú a silno sa opotrebúvajú. Častá prevádzka môže spôsobiť zlomeninu zuba a rozšírenie medzier v zábere, čo má za následok zlyhanie presnosti.
Naproti tomu pastorkové ozubené koleso PEEK beží stabilne v nepretržitom prostredí s vysokou teplotou 260 °C. Jeho vlastnosti proti tečeniu, únave a opotrebeniu výrazne prevyšujú bežné plasty a poskytujú vyššiu presnosť stability a dlhšiu životnosť pre miniatúrne vysokofrekvenčné prenosové systémy.
Odpoveď 2: Podporujeme neštandardné služby prispôsobenia v plnom rozsahu. Podľa CAD výkresov zákazníkov, fyzických vzoriek a skutočných parametrov pracovného stavu vieme vyvinúť pastorkové kolesá rôznych neštandardných modulov, špeciálnych počtov zubov, excentrických štruktúr a nepravidelných rozmerov. Podporujeme malosériové spracovanie prototypov, ako aj veľkoobjemovú hromadnú výrobu a spoluprácu OEM/ODM.
