Krúžky PEEK z továrne Ideal Plastic sú presné kruhové funkčné diely široko namontované vo vnútri špičkových priemyselných strojov. Slúžia na účely mechanického obmedzenia, utesnenej izolácie, tienenia proti oderu, oddelenia elektrickej izolácie a presného polohovania. Pre sofistikované presné zariadenia sa stali najdôveryhodnejším prstencovým riešením na trhu. Vitajte a kontaktujte nás!
Ideal Plastic poskytuje vysokovýkonné krúžky China PEEK. V porovnaní s konvenčnými kruhovými komponentmi vyrobenými z kovu, nylonu alebo POM, tieto krúžky kombinujú odolnosť voči vysokej teplote, vlastné suché samomazanie, elektrickú izoláciu, chemickú odolnosť a extrémne nízke tečenie do jedného komponentu.
Je to všeobecný zastrešujúci pojem pre všetky komponenty PEEK v tvare prstenca, nie pre jednu pevnú časť. Napriek jednotnému kruhovému profilu majú rôzne typy funkcie prispôsobené rôznym priemyselným scenárom. Náš kompletný sortiment zahŕňa:
- PEEK podložky a tesnenia
- Záložné krúžky PEEK
- Tesniace krúžky PEEK
- Podporné krúžky PEEK
Každý typ krúžku PEEK plní exkluzívne základné funkcie v tesniacich systémoch:
- Záložné krúžky PEEK: Poskytujú fyzickú ochranu pre O-krúžky a primárne tesniace krúžky, aby sa zabránilo poškodeniu vytláčaním
- Tesniace krúžky: Slúžia ako bariéra jadra na blokovanie prieniku tekutého média
- O-krúžky: Ponúkajú nepretržité elastické predpätie na udržanie stabilného a spoľahlivého tesniaceho výkonu
Polyéteréterketónové krúžky, ktoré sa široko používajú ako izolačné tesnenia a trecie krúžky, sa inštalujú medzi rotujúce hriadele a dutiny zariadenia. Využitím vlastných samomazných vlastností PEEK na podporu suchého trenia bez oleja poskytujú kľúčové prevádzkové výhody:
- Výrazne znižuje trenie a opotrebovanie komponentov
- Chráňte drahé kovové hriadele a kryty zariadení pred poškodením opotrebovaním
- Efektívne nižší mechanický prevádzkový hluk
- Výrazne predlžuje životnosť prevodových zostáv
Pôsobia ako vysokovýkonné poistné krúžky a obmedzovacie objímky, tieto krúžky vynikajú v mechanickom polohovaní. Vďaka vynikajúcim vlastnostiam proti tečeniu si zachovávajú stabilnú presnosť v náročných podmienkach vysokej teploty a vysokého tlaku s nasledujúcimi výhodami:
- Stabilne obmedzujte axiálne posunutie pohyblivých častí a vôle zostavy zámku
- Zachovať úplnú rozmerovú integritu pri dlhodobom vysokom teple a nepretržitom tlaku
- Zabráňte posunu komponentov a odchýlkam polohy počas dlhšej prevádzky zariadenia
- Udržujte konzistentnú a presnú mechanickú prevádzkovú presnosť
Lepšie ako tradičné kovové krúžky, krúžky PEEK sa vyznačujú silnou prispôsobivosťou k životnému prostrediu a multifunkčným výkonom pre rôzne priemyselné zariadenia. Ich hlavné aplikačné výhody sú nasledovné:
Vhodné pre čerpadlá, ventily a rotačné zostavy na utesnenie, tlmenie vibrácií a zníženie hluku pri chode
Odoláva erózii hydraulickými olejmi, chladiacimi kvapalinami, slabými kyselinami, slabými zásadami a soľnou hmlou
Chráňte hlavné vnútorné časti systémov chemických tekutín a námorných strojov na mori
Efektívne sa vyhnete zlyhaniu hrdze bežnému u bežných kovových krúžkov
Vysoká teplota topenia PEEK, vysoká viskozita taveniny a rýchla kryštalizačná rýchlosť môžu spôsobiť chyby pri spracovaní, ako je zvyškové napätie, potopenie, deformácia a zlá kruhovitosť v presných prstencových častiach. Aby sme tieto problémy vyriešili a zabezpečili konzistentnú dlhodobú rozmerovú stabilitu, prijímame štandardizované výrobné riešenia:
Presné CNC obrábanie a vysokoteplotné presné vstrekovanie pre rôzne požiadavky na šarže a presnosť
Štandardné profesionálne následné spracovanie je prispôsobené obom výrobným metódam
Efektívne eliminujte chyby spracovania a zaručte trvalú rozmerovú stabilitu pre konečné aplikácie
Tento výrobný postup funguje dobre pre tenkostenné krúžky, krúžky s veľkým priemerom, polovodičové krúžky CMP, prstencové komponenty lekárskej kvality, štrbinové / stupňovité krúžky špeciálneho tvaru, neštandardné prispôsobené kusy a malosériové vzorky výskumu a vývoja. Nie je potrebné žiadne otváranie formy. Zákazkové objednávky založené na technických výkresoch alebo fyzických vzorkách sú plne prijateľné.
Vďaka vynikajúcej presnosti obrábania môže rozmerová tolerancia dosiahnuť ±0,01 mm. Kruhovitosť a plochosť sú dobre kontrolované. Špeciálne žíhanie po spracovaní dôkladne uvoľňuje vnútorné napätie, takže po inštalácii nedôjde k trvalej deformácii.
To znamená, že CNC spracovanie stále čelí hmatateľným prekážkam pri manipulácii s tenkostennými a veľkopriemerovými krúžkami PEEK. Obrobky majú tendenciu deformovať sa pod upínacou silou; k odrazu materiálu dochádza hneď po rezaní; rovinnosť a kruhovitosť sa ťažko stabilizujú. Nadmerné rezné teplo roztaví čiastočný PEEK materiál, čo vedie k tvorbe otrepov a drsnej štruktúre povrchu.
1. Používame upínacie prípravky s mäkkými kontaktnými plochami na zníženie upínacieho napätia;
2. vykonávame vrstvené rezanie s malou hĺbkou rezu; obrobky prechádzajú žíhaním hneď po hrubom obrábaní pred jemným rezaním;
3. Parametre rezu sú doladené, spárované s ostrými reznými nástrojmi;
4. Chladenie hmlou sa používa namiesto namáčania obrobkov v masívnej chladiacej kvapaline.
Vstrekovanie je vhodné pre masové priemyselné objednávky pre štandardné ploché krúžky, poistné krúžky a medzné objímky. Jednotkové výrobné náklady výrazne klesajú pri veľkých sériách. Komplexné štruktúry s drážkami a schodíkmi je možné tvarovať jedným ťahom, čo prináša vynikajúcu rozmerovú konzistenciu v rámci celých sérií.
Vstrekovanie PEEK však so sebou nesie prirodzené ťažkosti. Jeho extrémne vysoká viskozita taveniny vedie k zlej tekutosti. Tenkostenné krúžky často trpia neúplnou výplňou, potopenými stopami a zjavnými zvarovými líniami. Rýchla kryštalizácia vytvára masívne vnútorné napätie počas lisovania, ktoré spôsobuje deformáciu, keď sú produkty vybraté z formy.
1. Presná teplota plastifikácie je kontrolovaná medzi 380 ℃ a 420 ℃;
2. žľaby formy a konštrukcie vrát sú prepracované pre lepší prietok tekutiny;
3. segmentované udržiavanie tlaku plus gradientné chladenie zlepšuje výsledky plnenia taveniny, zatiaľ čo formy s konštantnou teplotou sa ochladzujú pomaly;
4. Gradientové žíhanie je usporiadané po lisovaní, aby sa úplne uvoľnilo lisovacie napätie.
- Špecializuje sa na výskum a vývoj a výrobu prstencových dielov PEEK
- Integrované možnosti: vlastný výskum a vývoj materiálov, vývoj foriem, presné CNC obrábanie, vysokoteplotné vstrekovanie
- Odbornosť v náročných produktoch: vysoko presné, tenkostenné, s veľkým priemerom a nepravidelným tvarom polyéteréterketónové krúžky
- Optimalizované procesy riešia bežné priemyselné problémy: nedostatočné plnenie taveniny, deformácia vyvolaná napätím, slabá rovinnosť a nekonzistentný výkon medzi jednotlivými dávkami
- Celocyklová kontrola kvality zahŕňajúca obstarávanie surovín, výrobu a následnú úpravu
- Iba 100% panenské PEEK pelety; recyklované alebo zmiešané materiály sú zakázané
- COA (Certificate of Analysis) je k dispozícii pre každú šaržu na požiadanie
- Dostupné triedy materiálov:
- Virgin PEEK1000
- 30% PEEK vystužený sklenenými vláknami (GF30)
- 30% PEEK vystužený uhlíkovými vláknami (CF30)
- PEEK modifikovaný PTFE
- ESD antistatický PEEK
- PEEK lekárskej kvality
- Žiadne bubliny, dierky, prepadnuté stopy, praskliny, deformácie, delaminácia alebo výrazné zvary na povrchoch
- Vnútorný otvor, vonkajší kruh a čelné plochy úplne odhrotované, bez ostrých hrán
- Odlamovanie hrán, hlboké škrabance a znečistenie olejom sú prísne zakázané
- Pre krúžky PEEK pre čisté priestory: povrchy bez prachu a zvyškov jemných častíc
- Štandardné diely: tolerancia ±0,05 mm
- Vysoko presné zákazkové diely: tolerancia ±0,01 mm
- Prísna kontrola kruhovitosti, rovinnosti, rovnomernosti hrúbky steny a kolmosti
- Zabezpečte stabilnú vôľu zostavy, aby ste zabránili zaseknutiu alebo uvoľneniu montáže
- Dodatočná kontrola rovinnosti pre tenkostenné krúžky, aby sa zabránilo deformácii
- Všetky presné polyéteréterketónové krúžky prechádzajú po spracovaní gradientovým žíhaním
- Eliminujte zvyškové napätie generované CNC obrábaním alebo vstrekovaním
- Zabráňte zmene tvaru, rozmerovému posunu a poruche dotvarovania pri dlhodobom vysokoteplotnom a nepretržitom tlaku
- CNC sústruženie a frézovanie
- Vysokoteplotné vstrekovanie
- Zákazková výroba podľa výkresov pre globálnych priemyselných zákazníkov
- Sortiment: čisté, uhlíkovými vláknami vystužené a antistaticky modifikované PEEK komponenty (tesniace krúžky, polohovacie diely)
- Automobilová elektronika
- Polovodičové prenosové zariadenia
- Systémy riadenia námorných kvapalín
- Flexibilné MOQ
- Spoľahlivá dodacia lehota
- Na mieru vyrobené vysokovýkonné plastové komponenty pre priemyselných klientov na celom svete
Peek Support Rings si zachovávajú stabilnú štrukturálnu pevnosť pri zvýšených teplotách a odolávajú mäknutiu, trvalej deformácii a tečeniu pri dlhšom tepelnom namáhaní.
Typické nasadenie zahŕňa automobilové elektronické zostavy, nové vnútorné konštrukcie energetických motorov, vysokoteplotné limitné komponenty snímačov, priemyselné vykurovacie zariadenia a letecký hardvér vystavený častým tepelným cyklom.
Vďaka nízkemu inherentnému koeficientu trenia vytvára PEEK počas nepretržitého pohybu obmedzené úlomky oderu a zabraňuje kontaminácii oleja vo vnútri utesnených krytov. Varianty plnené uhlíkovými vláknami a modifikované PTFE ďalej zvyšujú odolnosť proti opotrebovaniu pri vysokom zaťažení.
Bežné aplikácie: vložky na opotrebenie kĺbov robotov, prítlačné krúžky prevodoviek, rotačné opotrebované komponenty pre čerpadlá a ventily, polovodičové prenosové vedenia a bezolejové lekárske zariadenia.
Trvalý tlak a teplo sotva spustia trvalú deformáciu v PEEK. Montážne medzery zostávajú konzistentné po celé roky, čím účinne zastavujú axiálne uvoľňovanie a posunutie polohy. Táto výhoda z nich robí najlepšiu voľbu pre presné polohovacie konštrukcie.
Použiteľné scenáre: limitné komponenty pre presné nástroje, polohovacie vložky na manipuláciu s plátkami, izolačné rozpery na optické testovanie a vlastné presné diely nástrojov.
Tieto krúžky tolerujú hydraulické kvapaliny, chladiace kvapaliny, slabé kyseliny, slabé zásady, organické rozpúšťadlá a pobrežnú soľ. Bez problémov s hrdzavením, ktoré sa vyskytujú na kovových častiach, sa tiež vyhýbajú rizikám napučiavania a hydrolýzy, ktoré sú typické pre plasty na všeobecné použitie.
Sú široko namontované do zostáv chemických čerpadiel a ventilov, zariadení na kontrolu tekutín na mori, námorných testovacích prístrojov a hardvéru automobilového chladiaceho systému.

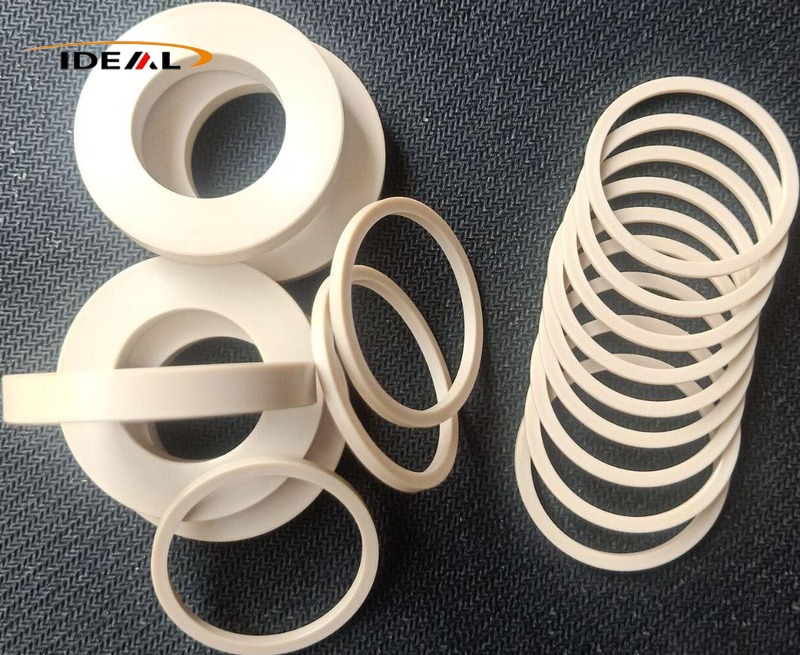

A1: Vyrábame plochý krúžok PEEK, poistný krúžok PEEK, krokový krúžok PEEK, drážkovaný krúžok PEEK, krúžok PEEK CMP a oporný krúžok PEEK.
A2: Áno. PEEK sa vyznačuje vlastným samomazaním. Podporuje dlhodobú prevádzku suchého trenia bez znečistenia olejom, dokonale padnúce čisté priestory, lekárske stroje, zariadenia na spracovanie potravín a vákuové zariadenia.
A3: Zameniteľné použitie sa neodporúča:
1）Nikdy nepoužívajte záložné krúžky PEEK ako primárne tesniace prvky, inak dôjde k nepretržitému úniku kvapaliny.
2）Na výmenu tesnení pre vysokotlakové tesnenie nepoužívajte podložky PEEK; nedostatočná rovinnosť spôsobí presakovanie média.
3) Neočakávajte, že O-krúžky PEEK budú poskytovať rovnaký elastický tesniaci účinok, aký ponúkajú gumené O-krúžky.
