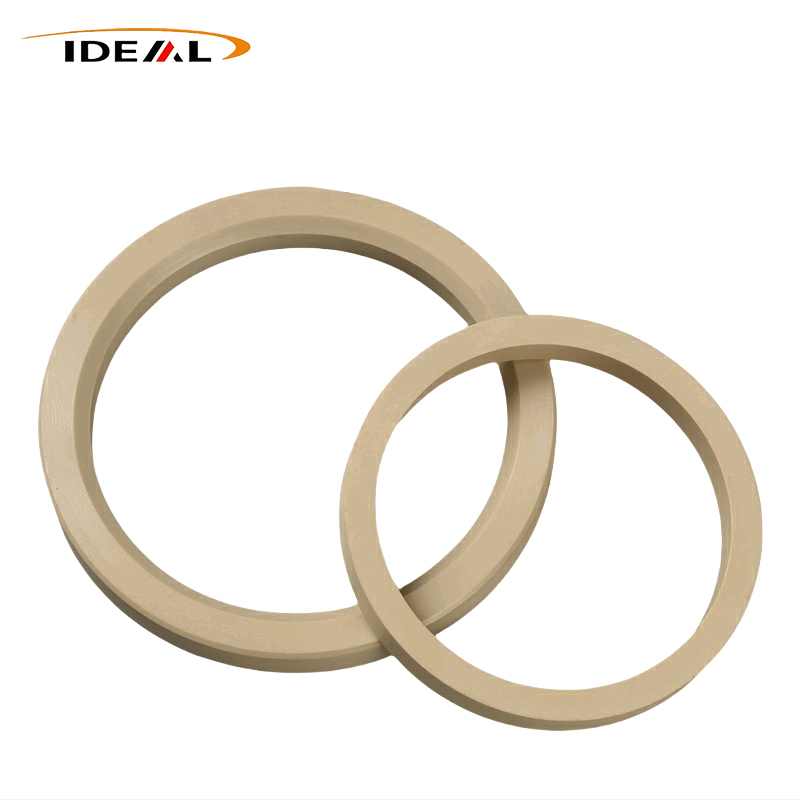

Tesniace krúžky PEEK od Ideal Plastic Factory sú vysokovýkonné konštrukčné plastové komponenty určené na utesnenie a podporu, vyznačujúce sa vysokou tuhosťou a odolnosťou proti tečeniu. Vyrobené pomocou presného CNC obrábania a vysokoteplotného vstrekovania – doplneného o žíhanie na odľahčenie – tieto produkty ponúkajú vysokú rozmerovú presnosť a konzistentnú kvalitu medzi jednotlivými dávkami. Podporujeme zákazkovú výrobu na základe neštandardných výkresov, malosériových odberov vzoriek a veľkých exportných zákaziek.
Tesniace krúžky PEEK ponúkané odIdeálna továreň na plastysú vysokovýkonné prstencové tesniace a podporné komponenty vyrobené zo základného materiálu polyéteréterketónu. Zákazníci ich bežne používajú ako vodiace krúžky, oporné krúžky a podporné krúžky proti vytlačeniu, ktoré dokonale zapadajú do dynamických aj statických tesniacich drážok.
Tieto prstencové komponenty slúžia viacerým praktickým účelom naraz: usmerňujú pohyb, odolávajú abrazívnemu opotrebovaniu, znášajú konštrukčné zaťaženie a zabraňujú vytláčaniu tesnenia. Jeden kľúčový detail, ktorý stojí za zmienku: takmer všetky samostatné tesniace krúžky z polyéteréterketónu nemajú elastické vlastnosti vlastné gume. Pre správny tesniaci výkon musia byť zladené s pomocnými elastickými dielmi.
Pri použití proti PTFE a nylonovým tesniacim krúžkom poskytujú alternatívy PEEK oveľa väčšiu odolnosť voči tečeniu v extrémnych pracovných podmienkach: vysoké teplo, zvýšený tlak a korozívne chemické kvapaliny. Účinne riešia opakujúce sa priemyselné body bolesti, ktoré sa vyskytujú pri konvenčných tesneniach, vrátane deformácie prúdením za studena, posunu rozmerov a predčasného rozpadu. Vďaka týmto spoľahlivým vlastnostiam sú široko integrované do tesniacich zostáv pre prémiové priemyselné zariadenia v mnohých sektoroch.
V reálnej prevádzke fungujú polyéteréterketónové tesniace krúžky výlučne ako pevné klzné plochy, ktoré odolávajú teplu, treniu a deformácii pri tečení. Všetko tlakové predpätie potrebné na účinné utesnenie pochádza z vonkajšieho elastického hardvéru, ako sú O-krúžky a kovové pružiny. Tento hlavný rozdiel odlišuje tesniace krúžky z polyéteréterketónu zásadne od tesniacich krúžkov z pevnej gumy.
Vo vysokotlakovom prostredí sú elastické tesniace krúžky ľahko zatlačené tekutým médiom do malých montážnych medzier v tesniacich drážkach. Toto nepretržité stláčanie nakoniec spôsobí šmykové pretrhnutie elastoméru.
Záložné krúžky PEEK, inštalované ako pevná bariéra, bránia vytlačeniu O-krúžkov do medzier. Toto nastavenie zvyšuje celkový menovitý tlak celého tesniaceho systému a výrazne predlžuje životnosť spárovaných O-krúžkov.
Tieto krúžky sú namontované na piesty a piestne tyče pre vratný alebo rotačný pohyb, absorbujú bočné zaťaženie a zachovávajú presné axiálne vyrovnanie. Zastavujú priamy kontakt kov na kov medzi mechanickými komponentmi, vyrovnávajú radiálne vychýlenie vznikajúce počas prevádzky zariadenia a chránia vnútorné tesniace prvky pred poškodením spôsobeným nerovnomerným bočným zaťažením.
|
Položka
|
Podrobnosti špecifikácie
|
|---|---|
|
Názov produktu
|
Tesniace krúžky PEEK (polyéter éter ketón).
|
|
Dostupné materiály
|
Neplnený čistý PEEK, PEEK plnený uhlíkovými vláknami, uhlíkové vlákno + grafit + PTFE kompozit mazaný modifikovaný PEEK
|
|
Možnosti farieb
|
Béžová (prírodný PEEK), Čierna (vyplnené modifikované triedy)
|
|
Výrobný proces
|
CNC presné obrábanie / vysokoteplotné presné vstrekovanie
|
|
Rozmerová tolerancia
|
CNC obrábanie: ±0,02~±0,05 mmVstrekovanie: ±0,08~±0,10 mm
|
|
Drsnosť povrchu
|
CNC obrábanie: Ra 1.6 – Ra 3.2 Vstrekovanie: Ra 3.2 – Ra 6.3
|
|
Certifikácie
|
ISO9001, RoHS, REACH
|
|
Typy produktov
|
Vodiace krúžky PEEK, oporné krúžky odolné voči opotrebovaniu, podporné krúžky PEEK
|
Polyéteréterketónové tesniace krúžky, navrhnuté pre dynamické rotačné a vratné tesniace body, si zachovávajú stabilné rozmery pri kolísaní tlaku a teploty. Zabudované vlastnosti proti tečeniu a za studena zabraňujú trvalému skresleniu tvaru pri cyklickom pohybe. Vďaka svojim vlastnostiam s nízkym trením odolávajú opakovaným mechanickým nárazom a poskytujú stálu odolnosť proti opotrebovaniu.
Na rozdiel od pružných gumových tesnení, ktoré sa spoliehajú na elastický odraz, tesniace krúžky PEEK sa vyznačujú vysokou štrukturálnou tuhosťou, ktorá podporuje presné umiestnenie pre dynamické mechanické tesniace štruktúry.
Pri nepretržitom striedavom zaťažení a teplotných výkyvoch sa materiál vyhýba trvalej deformácii. Udržuje tesniace rozhrania dobre namontované počas dlhých prevádzkových cyklov, ideálne pre rotujúce hriadele a tesniace zostavy s lineárnym pohybom.
Prirodzené charakteristiky nízkeho trenia minimalizujú opotrebovanie spojovacieho hardvéru. Pre zariadenia s častým relatívnym pohybom tieto tesniace krúžky obmedzujú tvorbu častíc a vyhovujú bezolejovým pracovným podmienkam bežným v automatizácii a lekárskych zariadeniach.
PEEK si zachováva stabilnú fyzickú formu pri kontakte s hydraulickými médiami, reznými kvapalinami a mierne korozívnymi roztokmi. Degradácia a napučiavanie sú zriedkavo spúšťané neoxidačnými chemickými činidlami, zariadeniami na kontrolu tekutín pracujúcimi v mierne agresívnom prostredí.
Tieto posuvné prvky sú navrhnuté pre kombinované tesniace konfigurácie vrátane stupňovitých tesnení a klzných krúžkov a vždy pracujú v spojení s elastomérmi s O-krúžkami.
O-krúžky dodávajú konzistentnú predpínaciu silu, zatiaľ čo klzné povrchy PEEK sú v priamom kontakte s procesnými kvapalinami a trecími náprotivkami. Majú na starosti odolnosť proti klznému opotrebeniu a zadržiavanie tekutín. Takéto produkty sa vo veľkej miere používajú na vysokotlakové vratné hydraulické valce a rotačné tesniace zostavy.
Po nasadení do určených drážok sa elastické komponenty (vo väčšine prípadov O-krúžky) stlačia a vytvárajú radiálnu predpätú silu. Táto stála sila tlačí tesniaci krúžok PEEK pevne proti tesniacemu povrchu, buď vonkajšiemu povrchu hriadeľa alebo vnútornej stene valca.
Vďaka presne opracovaným čelným plochám tesne priliehajú krúžky PEEK, aby vyplnili mikroskopické medzery a zabránili úniku tekutín. Keď vnútorný tlak média stúpa, na tesniaci krúžok sa vyvíja väčšia kompresia. Kontaktný tlak medzi zodpovedajúcimi povrchmi sa zodpovedajúcim spôsobom zvyšuje, čo umožňuje tlakom aktivovaný samouťahovací výkon.
Elastické diely nepretržite vydávajú stabilný tlak predpätia, pričom tesniaci krúžok PEEK neustále pevne prilieha k pohyblivým spojovacím povrchom.
Tlak systémovej kvapaliny pôsobí na zadnú stranu každého krúžku PEEK. Tlačí tesniaci okraj smerom von, aby sa zvýšil kontaktný špecifický tlak, čím sa vytvorí trvalo udržateľný samouťahovací tesniaci efekt.
Posuvná škrupina PEEK v tvare U obsahuje vo vnútri kovovú pružinu. Po inštalácii sa stlačená pružina roztiahne smerom von, aby podoprela klzný krúžok PEEK v otvorení, čím sa vytvorí počiatočné kontaktné predpätie na utesnenie.
Po dlhšom chode sa prejavia teplotné výkyvy a menšie abrazívne opotrebovanie. Vnútorná pružina sa postupne odrazí, aby kompenzovala rozmerové odchýlky, a stabilný tesniaci kontaktný tlak sa môže udržiavať počas celého servisného cyklu.

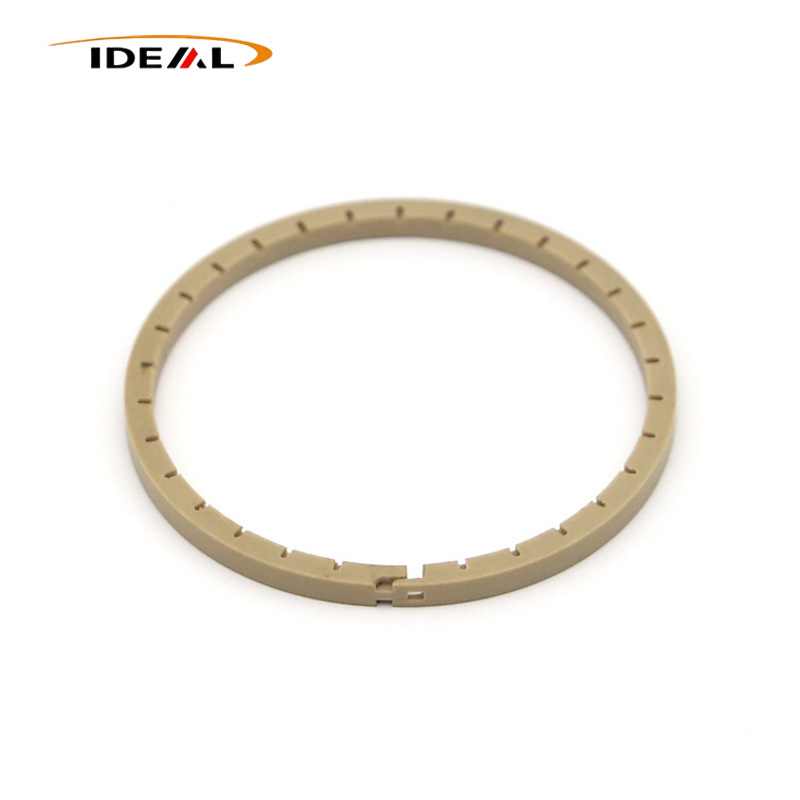

Delené rezy sú určené výhradne na zjednodušenie montáže do tesniacich drážok.
Špirálové zárezy:Po zložení a stlačení sa dve strany špirálového rezu posunú proti sebe a úplne sa uzavrú. Cesty úniku sú do značnej miery eliminované, vďaka čomu je tento dizajn vhodný pre vysokotlakové scenáre vyžadujúce takmer nulový únik kvapaliny.
Rovné rezy a jednoduché šikmé rezy:V polohe zárezu po inštalácii zostanú nepatrné únikové medzery. Tieto štýly nie sú použiteľné pre vysokotlakové dynamické tesnenie vyžadujúce úplný nulový únik.
Z tohto dôvodu zostávajú špirálové delené krúžky alebo pevné jednodielne nerozrezané krúžky najlepšou voľbou pre aplikácie vysokotlakového dynamického tesnenia.
Vďaka kombinovaným silám odolnosti proti tečeniu, tepelnej stabilite, chemickej inertnosti a odolnosti proti oderu sú polyéteréterketónové tesniace krúžky široko používané pre prémiové priemyselné stroje pracujúce pod vysokým teplom, intenzívnym tlakom, korozívnym prostredím a ultra čistým pracovným prostredím.
Aplikuje sa do tesniacich drážok vysokotlakových hydraulických valcov, servoventilov a ventilových potrubí ako oporné krúžky alebo záložné krúžky. Účinne blokujú vytláčanie spôsobené vysokým tlakom kvapaliny a predlžujú servisný cyklus zodpovedajúcich tesniacich komponentov. Pre obojsmerné tlakové podmienky môžu byť tieto krúžky inštalované na obe strany tesniacej zostavy.
Bežne sa montuje do hĺbkových nástrojov a tesniacich zostáv ústia vrtu. V konfrontácii s extrémnym teplom, vysokým tlakom a korozívnymi olejovo-plynovými médiami, ich silná schopnosť proti tečeniu zaručuje stabilnú dlhodobú prevádzku. Pevné, nerozdelené integrované krúžky sa dôrazne odporúčajú pre prevádzkové podmienky pri veľmi vysokom tlaku.
Používa sa na vákuové komory a ventily procesných plynovodov. Neplnený čistý stupeň PEEK je tu povinný pre ultra nízke odplyňovanie, ktoré chráni tesnenia FFKM/O-krúžky. Varianty PEEK plnené uhlíkom sú pre takéto aplikácie úplne zakázané.
Inštaluje sa na konektory reaktora a vysokotlakové filtračné potrubia. Tieto krúžky si zachovávajú stabilný výkon, keď sú vystavené kyselinám, zásadám a rôznym organickým rozpúšťadlám.
Vhodné na tesnenie vysokotlakovej kvapaliny na vodíkových energetických ventiloch a testovacích zariadeniach na skladovanie energie.
Ideálne pre zostavy kvapalinových ventilov vystavené širokému rozsahu teplôt a opakovaným sterilizačným cyklom, ktoré vyžadujú prísne normy čistoty.
- Zamerané na vysokovýkonné tesniace krúžky PEEK pre kritické priemyselné zariadenia
- Špecializuje sa na zákazkový dizajn a stabilnú hromadnú výrobu
- Cieľ: vyriešiť poruchy tesnenia, ktoré štandardné produkty nedokážu vyriešiť
- Tesnenia sa vytlačia alebo zlomia pod vysokým tlakom
- Deformácia, deformácia alebo netesnosť pri zvýšených teplotách
- V chemických kvapalinách koroduje alebo napučiava
- Pri vratnom / rotačnom pohybe sa rýchlo opotrebuje
- Nekonzistentnosť rozmerov spôsobujúca poruchu zostavy
- Neplánované prestoje a vysoké náklady na údržbu
- Kontrolujeme zvyškové napätie, plochosť a kryštalizačné zmrštenie – kľúčové faktory ignorované väčšinou dodávateľov
- Naše tesnenia zostávajú stabilné pri vysokej teplote a vysokom tlaku
- Žiadna rýchla deformácia, žiadne presakovanie, žiadne poškriabanie na párovacích povrchoch
- Dlhšia životnosť a menej prerušení údržby
- Dva spoľahlivé procesy: presné CNC obrábanie a presné vstrekovanie
- Povinné žíhanie pre všetky tesnenia PEEK na stabilizáciu rozmerov
- Kompletná kontrola kvality od materiálu po hotový výrobok
- 100% vizuálna a rozmerová kontrola pred dodaním
- Prispôsobiteľné zloženie materiálov pre:
- odolnosť proti opotrebovaniu
- odolnosť proti korózii
- izolačný výkon
- Stabilné v dynamických pracovných podmienkach (rotačné / vratné)
- Vynikajúca chemická kompatibilita a štrukturálna stabilita
- Hydraulické systémy
- Automatické výrobné zariadenia
- Stroje na kontrolu lekárskych tekutín
- Presné prístroje a priemyselná automatizácia po celom svete
- Profesionálny výrobca plastových tesniacich komponentov
- Vyspelé skúsenosti so spracovaním PEEK
- Stabilná kvalita, spoľahlivé dodanie, globálny servis
- Dlhodobý partner pre priemyselných zákazníkov vyžadujúcich vysokovýkonné tesnenia
A1: Nie. PEEK sa môže pochváliť vysokou tuhosťou s takmer akoukoľvek elasticitou. Celé tlakové predpätie potrebné na tesné utesnenie je dodávané pomocou O-krúžkov alebo kovových pružín. PEEK slúži výhradne ako odolný klzný povrch, ktorý odoláva opotrebovaniu a chemickej erózii.
A2: V rozumnom rozsahu tlaku samouťahovací mechanizmus zvyšuje kontaktný tlak a zvyšuje tesniace účinky. Akonáhle tlak prekročí menovitý prah, tesnenia sa vytlačia a poškodia bez správne namontovaných záložných krúžkov, čo okamžite vedie k úplnému zlyhaniu tesnenia.
A3: Vo väčšine prevádzkových podmienok fungujú ako pevné nosné a ochranné komponenty. Keďže im chýba vnútorná elasticita, musia byť namontované spolu s elastickými tesneniami, ako sú O-krúžky, aby vytvorili kompletný tesniaci systém.
A4: Vôbec sa neodporúča. Uhlíkové plnivá nesú riziko uvoľňovania plynov a kontaminácie časticami. Pre prostredie výroby polovodičov je povolený iba čistý neplnený materiál PEEK.
