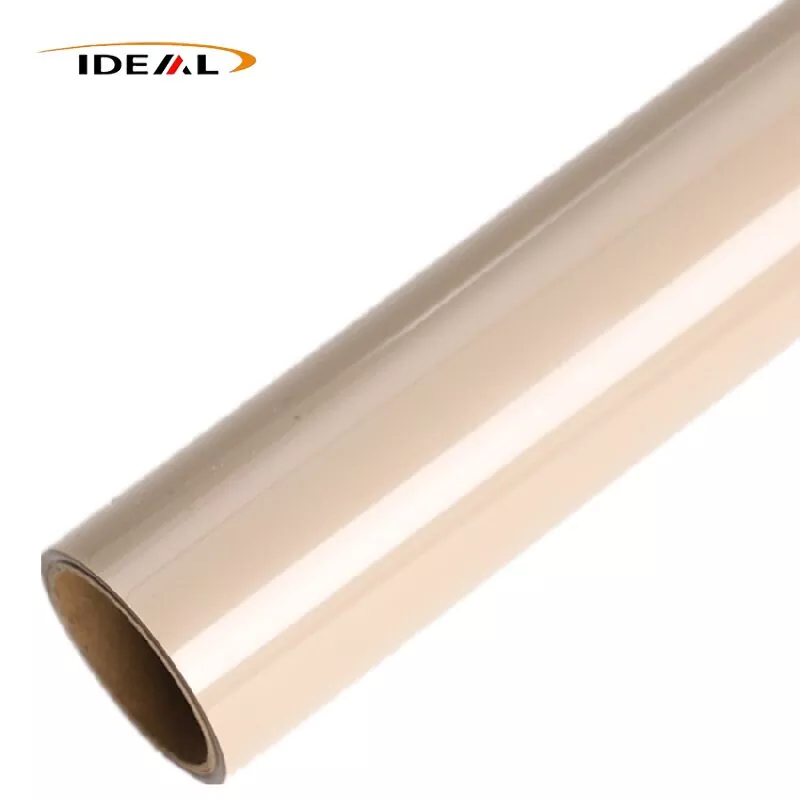

Natural PEEK Film je 100% panenský, neplnený a nepigmentovaný PEEK film. Vyrába sa hlavne sériovo prostredníctvom vysokoteplotného odlievania pod tlakom T, zatiaľ čo špičkové ultratenké a vysoko ploché produkty využívajú biaxiálne orientovaný proces BOPEEK. Vďaka nízkej zrážanlivosti iónov, ultra vysokej čistote, vynikajúcej biokompatibilite a vynikajúcemu izolačnému výkonu podporuje fólia opakovanú vysokoteplotnú sterilizáciu a je široko používaná vo výrobe IT, presnej elektronike, biomedicíne a iných špičkových odvetviach.
Virgin PEEK Film sa vyrába výhradne z úplne nových originálnych PEEK živicových peliet, bez pridaných recyklovaných materiálov alebo repasovaných peliet. Je k dispozícii v prírodných alebo čiernych farbách a môže byť formulovaný ako neplnený alebo modifikovaný výplňami zo sklenených vlákien alebo uhlíkových vlákien.
Neplnená PEEK fólia neobsahuje žiadne modifikované plnivá, vrátane sklenených vlákien, uhlíkových vlákien, grafitu alebo PTFE. S ultra vysokou čistotou a nulovým rizikom zrážania plniva poskytuje optimálnu húževnatosť a odolnosť proti únave, ako aj stabilný izolačný výkon. Materiál odoláva hydrolýze a väčšine organických rozpúšťadiel a môže byť korodovaný iba horúcou koncentrovanou kyselinou sírovou.
Prírodný PEEK film: Prírodný PEEK sa vzťahuje konkrétne na prirodzenú farbu vzhľadu materiálu PEEK. Svetlohnedá a jantárová béžová sú pôvodné prírodné odtiene čistej živice PEEK bez pridania tonera alebo čiernej predzmesi počas výroby.
Natural PEEK, Virgin PEEK a Unfilled PEEK sú tri nezávislé definície a nemožno ich stotožňovať. Recyklovaný PEEK si tiež môže zachovať prirodzený odtieň a niektoré modifikované plnivá svetlej farby môžu tiež predstavovať prirodzený vizuálny vzhľad.
Prirodzená, neplnená a panenská PEEK fólia opísaná v tejto časti sa vzťahuje na prémiovú vysokočistú PEEK fóliu tri v jednom od Guangzhou Ideal, ktorá spája panenské, neplnené a prirodzené vlastnosti. Táto špičková fólia používa 100% nové originálne živicové pelety PEEK (Virgin), neobsahuje žiadne sklenené vlákna, uhlíkové vlákna, grafit, PTFE alebo iné modifikované plnivá (neplnené) a zachováva prirodzený svetlojantárový vzhľad živice bez akejkoľvek vonkajšej farebnej predzmesi (Natural).
1. Najvyšší stupeň čistoty s nulovým rizikom zrážania plniva. Nedochádza k vylučovaniu tonera ani vlákien. Vyznačuje sa extrémne nízkou tvorbou plynov v čistom prostredí, vďaka čomu je vhodný pre vákuové a polovodičové aplikácie.
2. Poskytuje výnimočnú húževnatosť a odolnosť proti únave. Odoláva praskaniu po opakovanom ohýbaní a ponúka dlhšiu životnosť pri tepelnom cyklovaní v porovnaní s recyklovanými a plnenými PEEK fóliami.
3. Zabezpečuje dlhodobo stabilný izolačný výkon s nízkou dielektrickou stratou pri vysokých teplotách. Bez pridania farebnej predzmesi nedochádza k žiadnemu zrážaniu pigmentu ani sekundárnej kontaminácii.
4. Má vynikajúcu odolnosť voči hydrolýze a odoláva opakovanej vysokotlakovej parnej sterilizácii, čím spĺňa požiadavky na lekársku dezinfekciu.
5. Prirodzený priehľadný odtieň umožňuje ľahkú vizuálnu detekciu čiernych škvŕn a pripálených nečistôt, čo uľahčuje rýchlu vstupnú kontrolu materiálu a kontrolu kvality.
1. Jeho tuhosť a odolnosť proti tečeniu sú nižšie ako u PEEK fólií plnených sklenenými vláknami alebo uhlíkovými vláknami. Pri trvalom vysokoteplotnom zaťažení je náchylný na deformáciu dotvarovania, preto nie je vhodný pre dlhodobo zaťažené klzné opotrebované komponenty.
2. Kryštalickosť prináša aplikačné obmedzenia: amorfný PEEK má slabú odolnosť voči rozpúšťadlám a pri vystavení vysokoteplotným rozpúšťadlám môže trpieť praskaním pod napätím, zatiaľ čo semikryštalický PEEK poskytuje vynikajúcu chemickú odolnosť. Stav kryštalinity musí byť potvrdený počas odberu.
3. Má strednú odolnosť voči UV žiareniu a nie je vhodný na nechránené vonkajšie vystavenie.
4. Vyžaduje si to vysoké obstarávacie náklady a prísne normy precíznej kontroly výroby.
Ťažkosti pri výrobe vysoko čistého PEEK filmu tri v jednom spočívajú v prísnej kontrole celého procesu, a nie v jednoduchom extrúznom lisovaní.
1. Exkluzívna izolácia výrobnej linky
Všetky vysoko čisté produkty tri v jednom sa vyrábajú na špecializovaných zariadeniach, ktoré sú úplne izolované od plnených a modifikovaných výrobných liniek PEEK, aby sa zabránilo krížovej kontaminácii a zachoval sa výkon vysokej čistoty.
2. Precízna predúprava a sušenie suroviny
Obsah vlhkosti surových peliet je prísne kontrolovaný na ≤ 0,02 %. Nadmerná vlhkosť spôsobí dierky a defekty mikrobublín na ultratenkých povrchoch filmu.
3. Presné ovládanie okna teploty vytláčania
Čistá tavenina PEEK je vysoko náchylná na tepelnú degradáciu. Príliš vysoká teplota alebo predĺžený pobyt taveniny v matrici spôsobí stmavnutie filmu. Mierna farebná odchýlka nenaznačuje použitie recyklovaného materiálu, pretože recyklovaný regranulovaný PEEK môže tiež vytvárať svetlo jantárový vzhľad. Trieda produktu sa nikdy neposudzuje podľa vizuálnej farby; každá šarža uchováva skúšobné vzorky pre prísnu certifikáciu.
4. Regulácia teploty chladiaceho valca pre presné nastavenie kryštalinity
Rýchle ochladenie vytvára amorfný PEEK film s vyššou flexibilitou, vhodný pre FPC flexibilné substráty, ale so slabou odolnosťou voči rozpúšťadlám a náchylný na praskanie vplyvom rozpúšťadla pri vysokej teplote. Pomalé chladenie vytvára vysokokryštalický semikryštalický PEEK film s lepšou chemickou odolnosťou a odolnosťou proti tepelnému zmršťovaniu, aj keď so zníženým predĺžením pri pretrhnutí.
5. Povinný proces tepelného nastavenia po žíhaní
Žíhanie uvoľňuje vnútorné orientačné napätie filmu, čím sa znižuje miera tepelného zmrštenia na ≤ 1,5 % pri 200 °C pre kvalifikované hotové výrobky. Preskočenie žíhania spôsobí deformáciu, zmrštenie a deformáciu počas následných procesov lisovania a dierovania zákazníkov za tepla.
Guangzhou Ideal vyrába prémiovú panenskú PEEK fóliu prostredníctvom extrúzie T-tlakového odlievania a biaxiálneho rozťahovania. Používame vysoko čisté značkové panenské pelety PEEK bez recyklovaných materiálov, uhlíkových vlákien alebo farebných predzmesí. Špeciálne výrobné linky eliminujú krížovú kontamináciu.
Naša PEEK fólia odoláva tisíckam opakovaných ohybov bez praskania alebo delaminácie a podporuje čisté razenie, laserové rezanie a dierovanie bez odštiepenia. Naše triedy produktov pokrývajú všeobecnú priemyselnú triedu, triedu určenú pre styk s potravinami, triedu zdravotníckych pomôcok a polovodičovú vákuovú triedu.
| Názov produktu | Prírodný PEEK film |
| Hustota | 1,26 až 1,30 g/cm³ |
| Materiál | Čistý PEEK |
| Farba | priesvitná svetlo béžová / svetlo jantárová |
| Kryštalinita | amorfný svetlý priehľadný prírodný film, semikryštalický prírodný film |

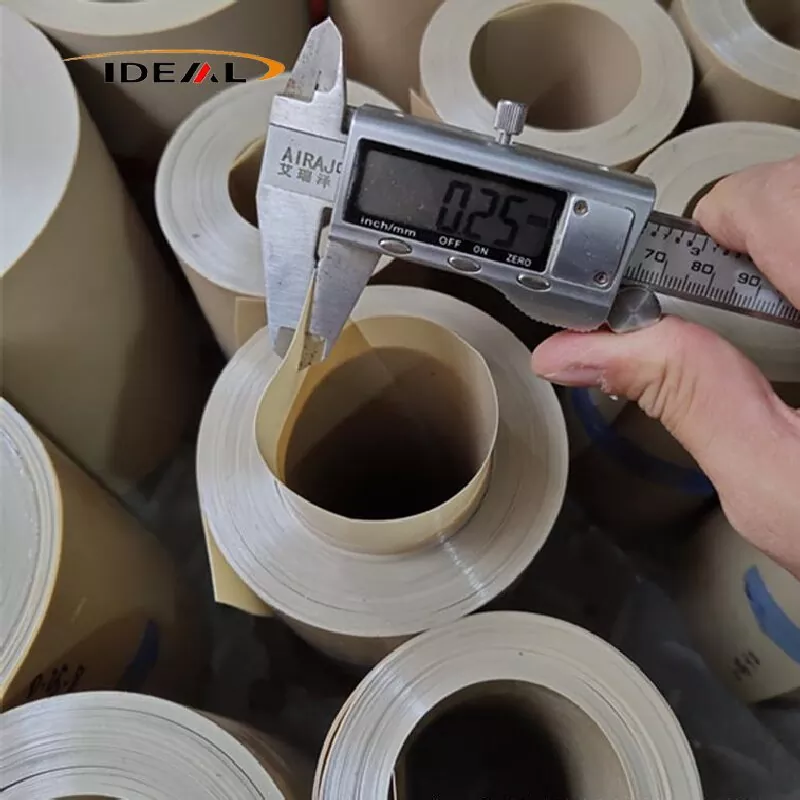

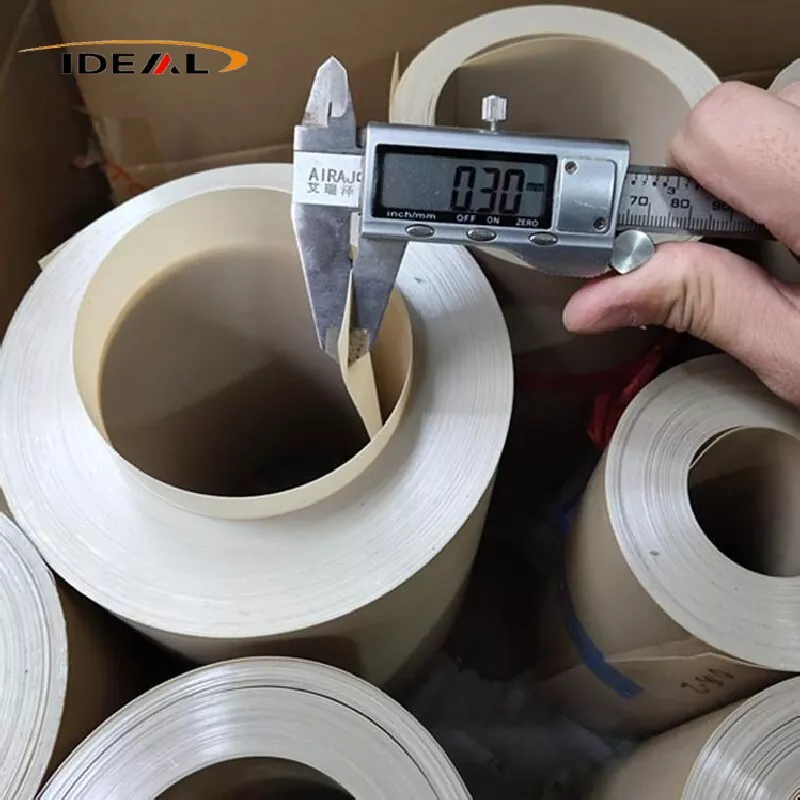

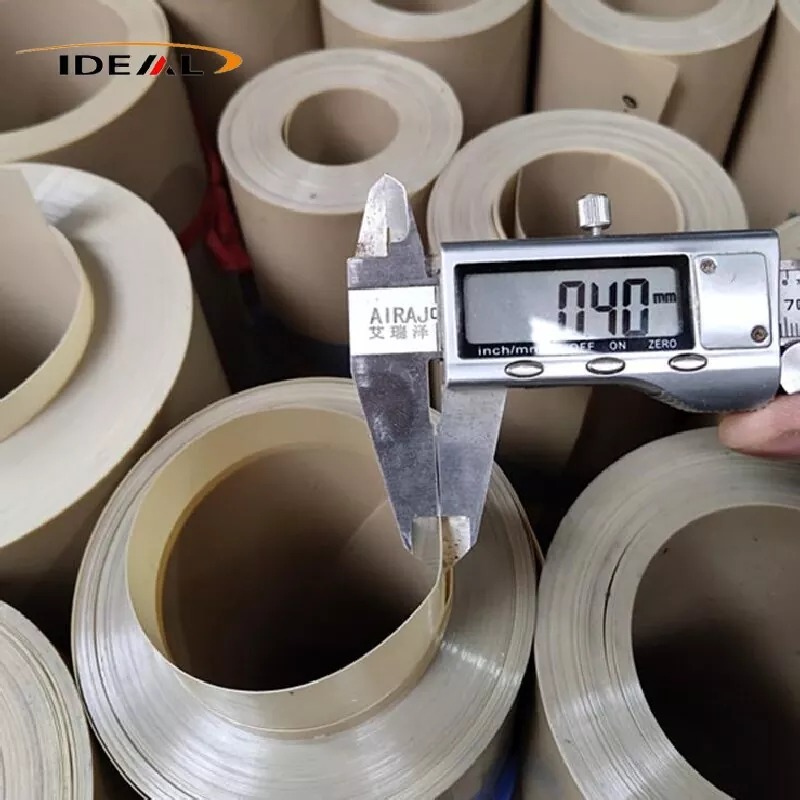

| Konvenčná hrúbka | 0,03 mm, 0,05 mm, 0,08 mm, 0,1 mm, 0,125 mm, 0,15 mm, 0,2 mm, 0,25 mm, 0,3 mm, 0,4 mm, 0,5 mm, 0,6 mm, 0,8 mm, 1,0 mm |
| šírka | 650 mm, 680 mm, 1050 mm, 1360 mm, 1450 mm |
| Dĺžka | jedna rolka |
| Doplnkové služby | voľné rezanie |
| vzorka | Na vyjednávanie |
| Certifikáty | ISO9001:2012 |
Na základe svojej mechanickej, tepelnej, elektrickej izolácie, chemickej odolnosti, absorpcie vody, rozmerovej stability a čistých zrážacích vlastností je panenská PEEK fólia kategorizovaná do priemyselných, medicínskych a polovodičových tried.
Testovacie normy: ASTM D882 (špecifické pre film), ASTM D790, ASTM D256
A. Pozdĺžna pevnosť v ťahu (izbová teplota): ≥90 MPa; BOPEEK biaxiálne natiahnutý stupeň: ≥130 MPa
B. Predĺženie pri pretrhnutí: 15 % – 50 %. Hlavné výhody: výrazne vyššia ako plnená PEEK fólia. Materiál sa vyznačuje výbornou pružnosťou, odoláva opakovanému ohýbaniu bez praskania a umožňuje dierovanie bez vylamovania.
C. Modul pružnosti v ohybe: 3,6–4,0 GPa
D. Izod vrubová rázová húževnatosť: ≥12 kJ/m², zachováva si dobrú húževnatosť a odolnosť voči krehkosti pri nízkych teplotách.
A. Objemový odpor: ≥1×10¹⁶ Ω·m
B. Povrchový odpor: ≥1×10¹⁵ Ω
C. Dielektrická pevnosť: ≥190 kV/mm
D. Dielektrická konštanta (1 MHz): 3,0–3,2, s minimálnym kolísaním pri zvyšovaní teploty
Izolačný výkon zostáva stabilný bez výraznej degradácie pri teplotách v rozsahu od -50 ℃ do 250 ℃ a 95 % relatívnej vlhkosti.
A. Odolné médiá: väčšina slabých kyselín, slabých zásad, organických rozpúšťadiel, mazacích olejov, vysokoteplotnej pary a horúcej vody.
B. Neodolné médiá: 98% koncentrovaná kyselina sírová, dymivá kyselina sírová a vysokoteplotné halogénované uhľovodíky, ktoré spôsobujú napučiavanie, koróziu a rozpúšťanie.
C. Odolnosť proti hydrolýze: Odoláva rozkladu a napučiavaniu pri dlhodobom ponorení do vysokoteplotnej pary a vriacej vody.
D. Inertnosť materiálu: Žiadna migrácia iónov a žiadna povrchová kontaminácia kremíkových plátkov, kovov alebo gumových materiálov.
Ultranízke zrážky a vákuové odplyňovanie sú základnými povinnými indikátormi pre neplnené PEEK fólie lekárskej a polovodičovej kvality.
Vylúhovanie ťažkých kovov: ≤1 ppm, v súlade s normami FDA 21 CFR 177.2415 a GB 4806.7.
Vyhovuje testom biokompatibility podľa USP triedy VI a ISO 10993 bez cytotoxicity, bez senzibilizácie kože a bez hemolýzy.
Celkové vyzrážanie kovových iónov: ＜50 ppm; obsah jedného ťažkého kovu Na, K, Fe, Cu, Zn: ＜10 ppm.
Vákuové odplyňovanie (ASTM E595, 200 ℃/24h): TML ≤ 1,0 %, CVCM ≤ 0,1 %.
Žiadne prchavé zrážanie kremíka, fosforu alebo síry, ktoré nespôsobuje kontamináciu vákuových komôr, plátkov a leptacieho zariadenia.
1. Prírodná fólia PEEK, ktorá sa vyznačuje ultra nízkym zrážaním kovových iónov, nízkym vákuovým odplyňovaním, nulovým plniacim prachom, odolnosťou proti poškriabaniu doštičiek a vynikajúcou odolnosťou voči leptaniu a silným korozívnym chemikáliám, je prírodný film PEEK široko používaný pri výrobe polovodičových doštičiek. Typické aplikácie zahŕňajú spotrebný materiál na prenos plátkov, presné upínacie prípravky na leptanie, poťahovanie, implantáciu iónov, leštenie CMP a procesy mokrého čistenia.
2. Vďaka nulovému zrážaniu pigmentu, biologickej inertnosti, odolnosti voči opakovanej 134°C pare, EO a gama sterilizácii a nízkemu vylúhovaniu ťažkých kovov je fólia vhodná pre medicínske zariadenia a biomedicínske oblasti, vrátane implantovateľných zariadení, jednorazového chirurgického spotrebného materiálu a diagnostických a sterilizačných zariadení.
3. Panenská PEEK fólia poskytuje vysokú izoláciu, nízke dielektrické straty, tenkú flexibilnú štruktúru, zloženie bez halogénov a vysokú odolnosť voči teplote pretavenia. Je široko používaný v presnej elektronike, 5G rádiofrekvenčných zariadeniach, spotrebnej elektronike, letectve, satelitných leteckých systémoch a vysoko presných analytických prístrojoch pre extrémne pracovné podmienky.
A1: Cenové rozdiely vyplývajú najmä z kontroly izolácie výrobnej linky a kompletných procesov tepelnej úpravy žíhaním. Mnoho nízkonákladových produktov sa vyrába na zdieľaných výrobných linkách bez dôkladného hĺbkového čistenia alebo kompletnej úpravy žíhaním, čo prináša potenciálne kvalitatívne riziká pri zákazníckom nadväzujúcom spracovaní.
A2: Neodporúča sa. Neplnený čistý PEEK má relatívne vysoký koeficient trenia a vytvára zjavné trecie teplo a opotrebovanie pri nepretržitej klznej prevádzke. Pre klzné scenáre odolné voči opotrebovaniu sa uprednostňuje plnená PEEK fólia s grafitom alebo PTFE.
Odpoveď 3: Prioritu by mali mať správy o COC základnej živice, údaje o indexe toku taveniny MFI hotového produktu a správy o tepelných testoch DSC. Pre špičkové objednávky v oblasti letectva a polovodičov sú navyše potrebné údaje o teste nízkeho odplynenia. Samotné vizuálne pozorovanie farieb nemôže overiť čistotu pôvodného materiálu.
A4: Neodporúča sa. Neplnený PEEK sa vyznačuje vysokým vlastným koeficientom trenia a má tendenciu vytvárať teplo a abrazívne opotrebovanie pri nepretržitom trení. PTFE alebo grafitom plnená modifikovaná PEEK fólia je vhodnejšia pre aplikácie s klzným opotrebením.
A5: Nízkokryštalický film ponúka lepšiu húževnatosť a odolnosť proti ohybu. Film s vysokou kryštalinitou poskytuje vyššiu tvrdosť a vynikajúcu odolnosť proti opotrebovaniu. Úroveň kryštalinity je presne kontrolovaná parametrami spracovania chladiaceho valca.
A6: Nie. Ak recyklovaná PEEK živica trpí len minimálnou tepelnou degradáciou, jej krivka topenia DSC je takmer totožná s krivkou topenia pôvodnej živice. Na presné overenie je potrebný komplexný úsudok kombinujúci údaje MFI, vlastnosti v ťahu a certifikáciu pôvodnej živice.
