Ako priemysel USA posúva hranice mechanického a elektrického dizajnu, materiály ako polyéteréterketón (PEEK) sa vyvinuli z prémiových alternatív k štandardným požiadavkám. Pre rok 2026 je dopyt po precíznych strojochPEEK rukávyvzrástol v kľúčových sektoroch vrátane letectva, obrany, hlbokomorského prieskumu a infraštruktúry v oblasti novej energie. Tieto dlhé rúrkové komponenty slúžia ako komplexné obaly, ktoré poskytujú dôležité umiestnenie, tesnenie a izoláciu pre kritické mechanické hriadele a vysokonapäťové elektroinštalačné systémy.

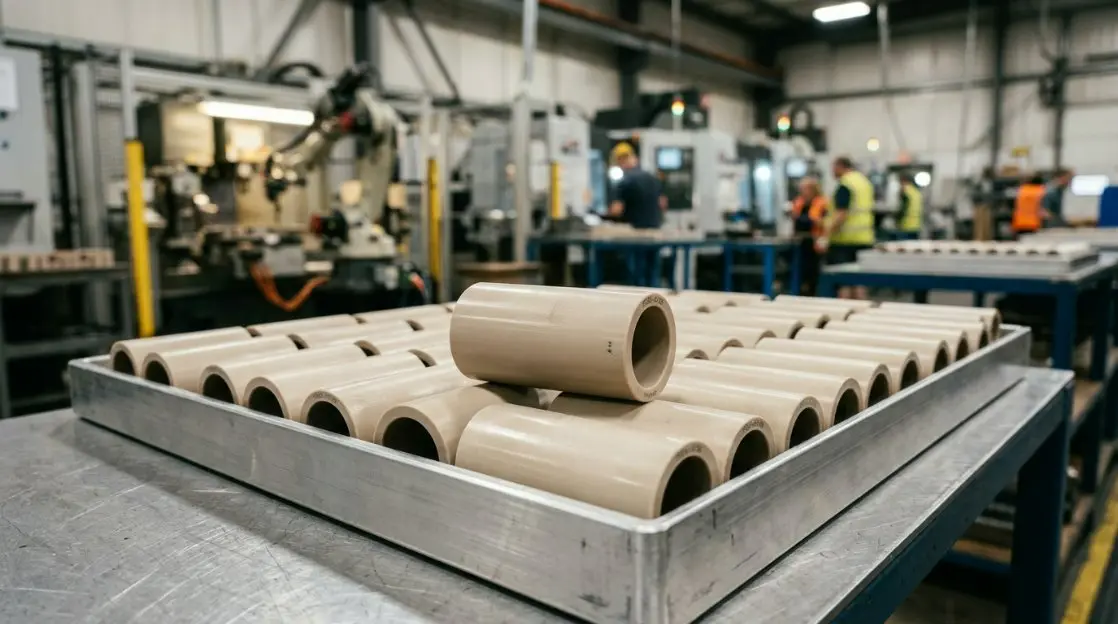

Využitím najmodernejších CNC sústruhov vyrába Ideal Plastic popredné miesto v odvetvíČína PEEK rukávynavrhnuté tak, aby prežili prostredia, kde tradičné polyméry a kovy zlyhávajú. Či už vaša aplikácia vyžaduje obyčajný PEEK alebo kompozitné formulácie vystužené uhlíkovými vláknami, sklenenými vláknami alebo PTFE/grafitom, pochopenie termodynamických a fyzikálnych obmedzení týchto ochranných objímok je rozhodujúce pre váš návrh potrubia.

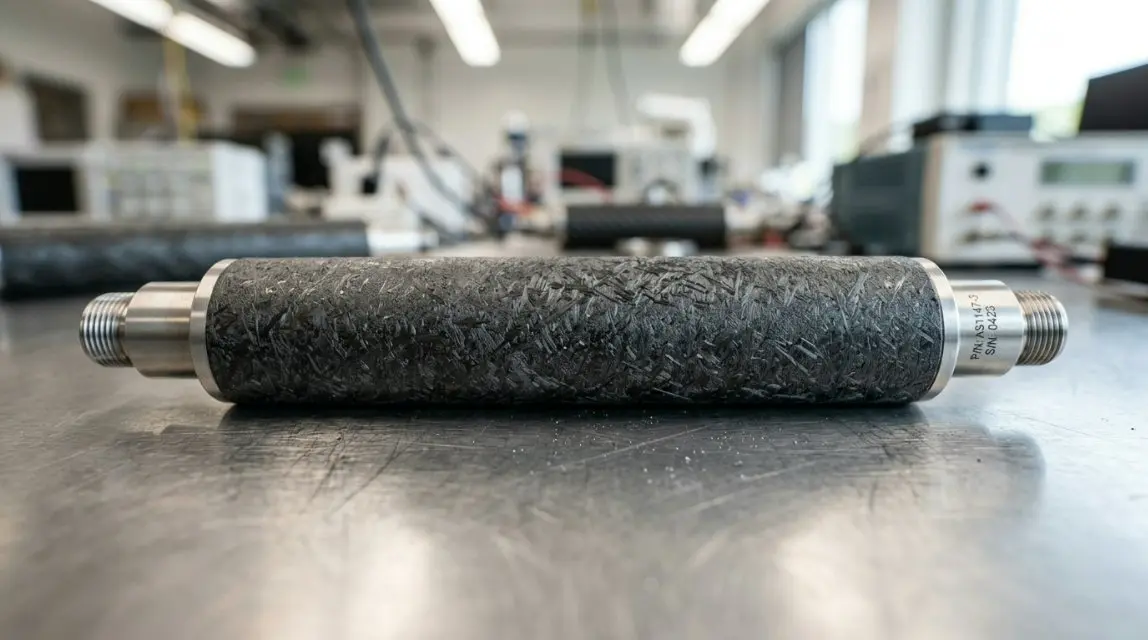

V reakcii na náročné prevádzkové tolerancie v systémoch s vysokým namáhaním predstavil Ideal PlasticPEEK-Armor Sync Precision Protocol. Tento patentovaný výrobný štandard optimalizuje mechanické rozhranie medzi vnútorným priemerom objímky (ID) a rotujúcim alebo stacionárnym hriadeľom. Presným riadením molekulárneho zarovnania reťazí PEEK počas extrúzie a následného CNC obrábania protokol minimalizuje mikrovibrácie, znižuje koeficient trenia a maximalizuje štrukturálnu stabilitu pri zaťažení.
Historicky sa inžinierske tímy stretávali s dlhými dodacími lehotami pri testovaní prispôsobených rozmerov puzdier. Na odstránenie tejto medzery moderné potrubia CAD integrujú interaktívne rozhrania 3D modelovania priamo s našou výrobnou základňou. Inžinieri môžu nakonfigurovať hrúbku stien, skosenie, axiálne olejové drážky a dĺžkové intervaly tak, aby získali rýchle prototypové vzorky, ktoré zodpovedajú nominálnym špecifikáciám v mikrónoch.
Prechod na polovodičové batérie a vysokotlakovú vodíkovú infraštruktúru si vyžaduje štrukturálne komponenty, ktoré odolávajú chemickej degradácii a extrémnemu tlaku. Objímky PEEK-Armor poskytujú vynikajúcu bariérovú ochranu proti prchavým elektrolytom a zabraňujú vodíkovému krehnutiu v okolitých kovových komponentoch. Štandardné testy ukazujú nulovú degradáciu materiálu pri vystavení plynnému vodíku pri tlakoch presahujúcich 700 barov.
Pre amerických dodávateľov v oblasti obrany a letectva sa o zhode materiálov nedá vyjednávať. Moderné návleky PEEK sú certifikované tak, aby vyhovovali hodnotám horľavosti UL 94 V-0, čo zaručuje samozhášavé správanie a extrémne nízke emisie dymu a toxických plynov. Plne vyhovujú požiadavkám špecifikácie MIL na nepretržitú prevádzku pri 260 °C (500 °F), čím zaisťujú spoľahlivosť v nadzvukovom letectve a obrane.
Dosiahnutie spoľahlivého a dlhodobého utesnenia s manžetami PEEK si vyžaduje štruktúrovanú metodiku inštalácie. Postupujte podľa tohto 4-krokového inžinierskeho protokolu pre nasadenie v teréne a vo výrobe.
Overte presnú lineárnu dĺžku potrebnú pre zostavu hriadeľa alebo drôtu. Na rezanie PEEK hadičky v určených intervaloch použite kalibrované mechanické rezačky. Vyčistite všetky rezné hrany, aby ste odstránili mikrootrepy, ktoré by mohli narušiť vnútorné vedenie alebo fyzické tesnenie.

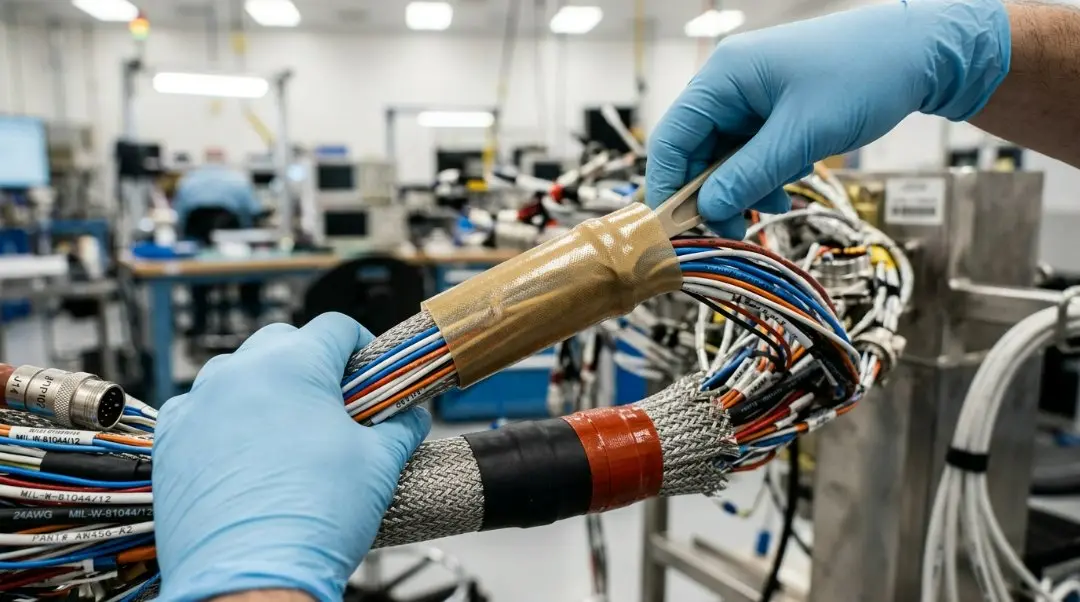

Presuňte káblový zväzok alebo kovový hriadeľ jadra cez stred objímky. Ak aplikujete kompozitné karbónové návleky, zaistite, aby sa vodivé vlákna nedostali do priameho kontaktu s holými elektrickými kontaktmi. V prípade potreby použite ako primárny obal špeciálne vysokoteplotné dielektrické fólie.
Na oba konce manžety naneste špeciálne elastomérne tesniace krúžky alebo vysokovýkonné fluórpolymérové lepidlá. Stlačte tesnenie na navrhnutý menovitý krútiaci moment. To zaisťuje, že zostava dosahuje hodnotenie IP67/IP68, čím chráni vnútorné komponenty pred nepretržitým ponorením do vody a vysokotlakovým umývaním.
Hotovú zostavu vložte do komory tepelného cyklu. Nábehové teploty až do 240 °C rýchlosťou 10 °C/min pri monitorovaní izolačného odporu. Skontrolujte štrukturálnu deformáciu, mikrotrhlinky alebo kompromisy v tesnení, aby ste overili výkon v náročných tepelných zónach.
Zatiaľ čo štandardné objímky PEEK slúžia štrukturálnym a mechanickým funkciám, pokročilé modifikácie fungujú ako vedenia pre zväzky optických vlákien a moderné svetelné polia RGBIC používané v interiéroch komerčných lietadiel. V tabuľke nižšie sú uvedené rozdiely vo výkone medzi týmito konfiguráciami.
| Parameter | Štandardná mechanická PEEK manžeta | Optoelektronické a RGBIC puzdro na vedenie | Vysokonapäťová izolačná manžeta |
|---|---|---|---|
| Materiálové vystuženie | Obyčajné / uhlíkové vlákno / sklenené vlákno | Neplnený panenský PEEK (optická kvalita) | Vlastné plnené / dielektricky optimalizované |
| Dielektrická pevnosť (kV/mm) | 20 - 24 | 18 - 22 | 28 - 35 |
| Maximálna prevádzková teplota (°C) | 260 | 240 | 260 |
| Možnosť tienenia EMI | Áno (so zmesou uhlíkových vlákien) | Nie (optimalizované pre optické signály) | Vynikajúce (vysoká dielektrická bariéra) |
| Primárne cieľové trhy | Automobilový priemysel, ropa a plyn, obrábané diely | Letecká kabína, inteligentné osvetľovacie vedenia | Rozloženie výkonu, hnacie ústrojenstvo EV |
Konštrukcia robustných elektrických izolačných systémov vyžaduje presné výpočty fyzikálnych a elektrických zaťažení, aby sa predišlo tepelnému úniku alebo dielektrickému rozpadu počas dlhých rukávov.
Keď používate PEEK manžety ako ochranné vedenie pre vysokonapäťové a silnoprúdové vedenie, musíte vypočítať stratový tepelný výkon na jednotku dĺžky, aby ste zabezpečili správny odvod tepla. Použite nasledujúci vzorec:
P_diss = (I^2 * R_conductor * L) / (1 - (R_conductor * alpha * (T_sleeve - T_ambient))) kde: - P_diss = Celkový stratený tepelný výkon (Watty) - I = prevádzkový prúd (Ampéry) - R_conductor = Odpor vnútorného vodiča pri referenčnej teplote (Ohm/meter) - L = celková dĺžka PEEK rukáva (metre) - alfa = teplotný koeficient odporu vodiča (1/°C) - T_sleeve = Cieľová vonkajšia povrchová teplota PEEK manžety (°C) - T_ambient = teplota okolia (°C)
Okrem toho sa minimálna hrúbka steny dielektrika (t) potrebná na zabránenie poruchy pri špičkovom prevádzkovom napätí (V_peak) vypočíta ako:
t = (V_peak * SF) / E_ds kde: - t = minimálna hrúbka steny (mm) - V_peak = maximálne špičkové napätie (kV) - SF = bezpečnostný faktor (zvyčajne 1,5 až 2,0 pre letecké aplikácie) - E_ds = Dielektrická pevnosť vybranej triedy materiálu PEEK (kV/mm)
Globálna distribúcia si vyžaduje prísne dodržiavanie medzinárodných bezpečnostných rámcov. Ideálny výrobca plastovPEEK rukávyv súlade s prísnymi normami zabezpečenia kvality:
Zatiaľ čo puzdrá PEEK sú primárne priemyselné, chránia vysokovýkonné podpovrchové komunikačné linky a napájacie zbernicové vedenia v prémiovej architektonickej automatizácii. Tým, že fungujú ako vysokoteplotné, nehorľavé ochranné vedenia, chránia fyzické siete (PoE a optické vlákno) pred poškodením a zaisťujú spoľahlivú prevádzku systémov integrovaných s Matter, Apple HomeKit a Amazon Alexa.
Pomocou moderných CNC sústruhov švajčiarskeho typu možno tolerancie rezu pre vlastné dĺžky udržiavať na ±0,01 mm (0,0004 palca). Štandardné intervaly rezania sú prispôsobené vašim požiadavkám a zabezpečujú hladkú inštaláciu bez orezávania na mieste.
Obranné inštalácie vyžadujú prísne dodržiavanie smerníc testovania životného prostredia MIL-STD-810H. Výpočty napájacieho zdroja musia zahŕňať minimálne 2-násobný bezpečnostný faktor pre dielektrický prierazný odpor a rozptyl tepla pri vysokovýkonných prevádzkach, aby sa zabránilo degradácii signálu a poruche komponentov.
Ako špičkový profesionálny výrobca dodávame celosvetovo priame riešenia s výrobnou cenou pre dynamické škálovanie, inžinierske projekty a vlastné systémy.
