Moderné inžinierstvo neustále hľadá materiály, ktoré vyvažujú mechanickú stabilitu, tepelnú odolnosť a chemickú kompatibilitu v náročných prevádzkových prostrediach. Mnohé priemyselné pracovné postupy posúvajú konvenčné polyméry a dokonca aj kovové komponenty za hranice ich bezpečného výkonu, čo núti inžinierov hodnotiť pokročilé tvary polotovarov pre diely vyrobené na mieru.Plastové tyče PEEKslúži ako základný východiskový bod pre výrobu komponentov na mieru bez zložitých lisovacích cyklov.
Obsah (kliknutím na každú položku prejdete na príslušnú časť)
- 1. Základy základného materiálu za vysokovýkonnými polotovarmi z polymérov
- 2. Kľúčové prevádzkové prostredia, kde pokročilý polymérny sklad prekonáva tradičné materiály
- 3. Porovnávací prehľad medzi materiálom založeným na PEEK a inými bežnými inžinierskymi substrátmi
- 4. Ako rôzne zloženia materiálov formujú výsledky výkonnosti komponentov
- 5. Praktický návod pre pracovné postupy obrábania a výroby
- 6. Často kladené otázky o vysokovýkonných polymérových tyčinkách
1. Základy základného materiálu za vysokovýkonnými polotovarmi z polymérov
Polyéteréterketón patrí do rodiny semikryštalických vysokoteplotných termoplastov vytvorených z pevných aromatických molekulových reťazcov. Tieto vnútorné chemické štruktúry vytvárajú prirodzenú odolnosť proti tepelnému rozpadu, hydrolytickému poškodeniu vplyvom pary a napadnutiu väčšinou organických a anorganických chemikálií. Polotovary tyčí sa vyrábajú pomocou techník extrúzie alebo lisovania, pričom každá metóda vytvára jemné rozdiely vo vnútornej štruktúre zŕn a rozmerovej konzistencii v rámci veľkorozmerných veľkostí materiálu. Strojárne dostávajú plné valcové tyče ako surový vstupný materiál a geometria každej finálnej časti sa objavuje skôr subtraktívnymi výrobnými procesmi než formovaním v uzavretých formách.
1.1 Základné fyzikálne a chemické vlastnosti
Široká množina materiálových charakteristík definuje, ako sa komponenty správajú po obrobení z polymérových tyčí. Schopnosť nepretržitej prevádzkovej teploty umožňuje nepretržitú prevádzku v prostrediach dosahujúcich 250 stupňov Celzia, zatiaľ čo krátkodobé teplotné výkyvy dokážu tolerovať ešte vyššie špičkové teploty bez okamžitého kolapsu konštrukcie. Mechanická pevnosť zostáva do značnej miery zachovaná aj pri zvýšených tepelných úrovniach, čo je vlastnosť, ktorá oddeľuje túto skupinu polymérov od mnohých konkurenčných technických plastov, ktoré pri stúpajúcej teplote rýchlo strácajú tuhosť. Odolnosť proti hydrolýze umožňuje opakované vystavenie cyklom horúcej pary, čo je kritická vlastnosť pre zariadenia, ktoré musia prejsť pravidelnými sterilizačnými postupmi v medicínskych, farmaceutických a potravinárskych pracovných postupoch.
- Výnimočná odolnosť voči širokému spektru kyselín, zásad a zlúčenín organických rozpúšťadiel
- Vlastný spomaľovač horenia s nízkou emisiou dymu počas spaľovania
- Nízke vlastnosti odvádzania plynov, vďaka čomu je kompatibilný s prevádzkovými podmienkami vákuovej komory
- Zachováva mechanickú výkonnosť po opakovanom vystavení zdrojom gama a röntgenového žiarenia
- Charakteristiky samomazného povrchu znižujú opotrebovanie protiľahlých pohyblivých kontaktných povrchov
Ďalšou kritickou vlastnosťou je rozmerová stabilita. Koeficienty tepelnej rozťažnosti zostávajú pomerne nízke, takže hotové diely odolávajú výraznému posunu tvaru aj pri cyklovaní medzi chladnými okolitými podmienkami a prevádzkovými stavmi s vysokou teplotou. Táto kvalita získava na dôležitosti pre presné zostavy, kde musia byť tesné tolerančné medzery stabilné v rôznych tepelných scenároch. Je dôležité poznamenať, že vlastnosti materiálu sa líšia v závislosti od toho, či formulácia používa primárnu živicu, plnivá zo sklenených vlákien, prísady uhlíkových vlákien alebo vnútorné zmesi tuhých mazív, pričom každá modifikácia posúva vlastnosti smerom k špecifickým aplikačným prioritám.
2. Kľúčové prevádzkové prostredia, kde pokročilý polymérny sklad prekonáva tradičné materiály
Priemyselné uplatnenie v reálnom svete sa šíri vo viacerých vertikálnych sektoroch, pričom každý výkres ťaží z rôznych podskupín celkového portfólia materiálov. Letecké a kozmické systémy oceňujú ľahké alternatívy ku kovovému hardvéru, ktorý prežije podmienky nízkeho tlaku a širokého kolísania teploty. Výroba lekárskych nástrojov využíva biokompatibilné triedy, ktoré vydržia opakované sterilizačné cykly bez degradácie povrchu. Zariadenia na výrobu polovodičov uprednostňujú možnosti materiálov s nízkou kontamináciou pre komponenty nástrojov a prípravkov vo výrobných linkách v čistých priestoroch. Zariadenia na chemické spracovanie hľadajú komponenty, ktoré odolajú kontaktu s korozívnymi procesnými kvapalinami bez postupnej chemickej degradácie.
2.2 Pohyblivé mechanické zostavy a tribologické aplikácie
Ložiská, puzdrá, klzné vedenia a tesniace prvky predstavujú niektoré z najbežnejších hotových dielov vyrobených z vysoko výkonného polymérového tyčového materiálu. Keď systémy bežia bez mazania na báze oleja, samomazné polymérové povrchy minimalizujú hromadenie tepla spôsobeného trením a znižujú mieru opotrebovania povrchu. To je obzvlášť cenné vo výrobných prostrediach, kde nemožno tolerovať kontamináciu mazivami, ako sú napríklad linky na výrobu potravín alebo farmaceutické linky. Komponenty kovových ložísk vyžadujú neustálu údržbu premazávaním a unikajúce mazivá riskujú kontamináciu tokov produktov, čím vznikajú riziká zhody pre regulované výrobné operácie.

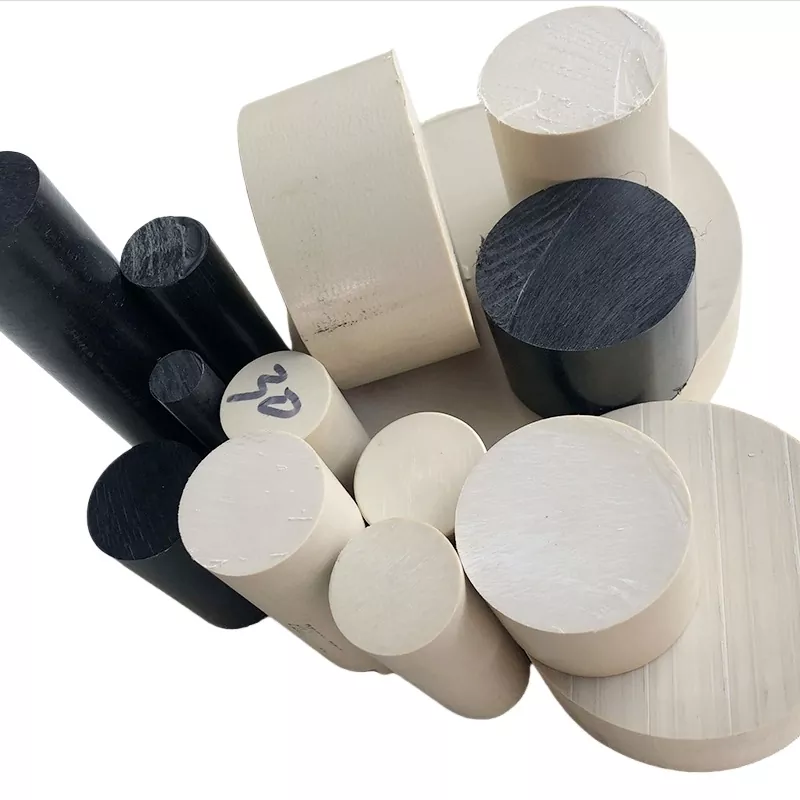

V rámci zostáv zariadení súvisiacich s ropou a plynom sa komponenty musia vyrovnať s kombinovanými výkyvmi tlaku, chemickou expozíciou a teplotnými zmenami. Časti opracované zPlastové tyče PEEKdokáže udržať stabilnú funkciu vo vnútri týchto náročných zostáv povrchových zariadení, ktoré odolávajú degradácii, ktorá by rýchlo ovplyvnila bežné polymérové alternatívy. Nie každá aplikácia je automaticky vhodná; dizajnérske tímy musia stále vykonávať riadne overovacie testy, ktoré zohľadňujú presné rozsahy tlaku, chemické zloženie médií a vzorce cyklického zaťaženia prítomné vo vnútri každého jedinečného nastavenia systému.
| Kategória aplikácie | Primárne požadované materiálne vlastnosti | Príklad hotových typov komponentov |
|---|---|---|
| Lekárske a biologické vybavenie | Biokompatibilita, odolnosť voči sterilizácii, nízka toxicita | Rukoväte nástrojov, vnútorné časti chirurgického nástroja, skúšobné upínacie kusy |
| Hardvér na chemické spracovanie | Široká chemická odolnosť, hydrolytická stabilita | Vnútorné komponenty ventilu, opotrebovacie krúžky čerpadla, vložky armatúr |
| Letecké konštrukčné subkomponenty | Ľahká mechanická retencia pri vysokej teplote | Zákazkové dištančné puzdrá, nekritické pomocné diely ovládačov |
| Polovodičové nástroje pre čisté priestory | Nízka tvorba plynov, odolnosť voči tvorbe častíc | Prípravky na manipuláciu s plátkami, vodidlá transportného mechanizmu |
3. Porovnávací prehľad medzi materiálom založeným na PEEK a inými bežnými inžinierskymi substrátmi
Pracovné postupy výberu materiálov vždy zahŕňajú priame porovnanie s konkurenčnými kandidátskymi materiálmi. Mnoho dizajnérov prirodzene zvažuje možnosti vrátane nylonu, POM, PTFE a rôznych skupín kovových zliatin. Každý materiál má svoj vlastný súbor silných stránok a prirodzených obmedzení a žiadny materiál neposkytuje dokonalý výkon vo všetkých možných dimenziách hodnotenia. Nylon ponúka atraktívne nákladové body a dobrú opracovateľnosť, ale pri vystavení vysokej teplote dochádza k výraznej strate pevnosti a absorbuje vlhkosť, ktorá mení rozmerovú presnosť. PTFE poskytuje vynikajúcu chemickú odolnosť, ale má relatívne nízku štrukturálnu tuhosť a vysokú tendenciu tečenia pri trvalom mechanickom zaťažení.
Kovy, ako je nehrdzavejúca oceľ, poskytujú extrémnu mechanickú pevnosť, ale zároveň zvyšujú hmotnosť zostáv, podliehajú korózii za určitých chemických podmienok a vyžadujú si zložitejšie pracovné postupy obrábania. Hodnotová ponuka vysokovýkonného polymérového materiálu sa objavuje, keď sa súčasne prekrýva viacero náročných požiadaviek: zvýšené prevádzkové teploty plus vystavenie chemikáliám plus potreba klzného správania s nízkym trením plus kontrolovaná hmotnosť. Aj s týmito výhodami by inžinieri nikdy nemali považovať tento polymérny roztok za univerzálnu náhradu. Situácie zahŕňajúce extrémne vysoké mechanické zaťaženie presahujúce prahové hodnoty výťažnosti polyméru budú stále vyžadovať kovovú konštrukciu.
Pri špecifickom hodnotení formátov tyčového materiálu vstupuje do úvahy aj vyrobiteľnosť. Extrudované polymérové tyče umožňujú relatívne rýchle subtraktívne obrábanie pre malosériové zákazkové série dielov.Plastové tyče PEEKodstrániť požiadavku na drahé vstrekovacie nástroje, keď objemy projektov zostávajú nízke, a poskytnúť vývojárom hardvéru flexibilitu pri opakovanom opakovaní geometrie dielov bez veľkých počiatočných investícií do infraštruktúry pevných nástrojov. Táto výhoda podporuje vývoj hardvéru vo fáze výskumu, prestavby špecializovaných zariadení a rozsiahle projekty priemyselných komponentov.
4. Ako rôzne zloženia materiálov formujú výsledky výkonnosti komponentov
Výrobcovia dodávajú niekoľko rôznych druhov tohto polymérneho materiálu, modifikovaného rôznymi systémami plnív, aby posunuli výkonnostné profily smerom k prioritám cielenej aplikácie. Panenská neplnená živica poskytuje maximálnu chemickú odolnosť a biokompatibilitu, vďaka čomu je predvoleným východiskovým bodom pre scenáre s kontaktom s medicínou a ťažkými chemikáliami. Varianty vystužené sklenenými vláknami získavajú zlepšenú tuhosť a rozmerovú stabilitu, ideálne pre konštrukčné komponenty vystavené statickému trvalému zaťaženiu. Typy plnené uhlíkovými vláknami zvyšujú výkon pri opotrebovaní a tepelnú vodivosť, dobre sa hodia pre tribologické scenáre s dynamickým trením. Špeciálne zmiešané druhy obsahujú aditíva grafitu a PTFE na ďalšie zníženie koeficientov trenia pre klzné rozhrania pri chode nasucho.
Každý prídavok plniva prináša kompromisy, ktoré musia dizajnérske tímy starostlivo zvážiť. Pridanie výstuže vláknami môže mierne znížiť chemickú odolnosť v porovnaní s čistou surovinou z primárnej živice. Plnivá môžu tiež vytvárať abrazívny charakter na protiľahlých protipovrchoch, čo sa stáva dôležitým pri spárovaní s mäkkými kovovými kontaktnými partnermi. Dokumenty materiálových špecifikácií od výrobcov materiálov podrobne popisujú tieto posuny vlastností a krížové porovnávanie hodnôt údajového listu so zoznamom požiadaviek projektu predstavuje kritickú fázu v rámci procesov kvalifikácie materiálu. Unáhlený výber triedy bez toho, aby ste si prezreli tieto kompromisné detaily, často spôsobujú problémy s výkonom v teréne, ktorým sa dá predísť, keď sa hotové komponenty dostanú do prevádzky.
Pre technické tímy je užitočné vytvoriť kontrolné zoznamy požiadaviek, v ktorých sú uvedené teplotné hranice, typy chemických médií, režimy mechanického zaťaženia (statické verzus cyklické), podmienky trenia, pravidlá čistoty alebo biokompatibility pred uzamknutím konečných rozhodnutí o kvalite materiálu. Tento štruktúrovaný prístup znižuje riziko odberu vizuálne podobného tyčového produktu, ktorému chýbajú potrebné formulačné vlastnosti pre cieľové prevádzkové podmienky.Plastové tyče PEEKsú dostupné naprieč týmito rôznymi rodinami modifikovaných živíc, takže práca na špecifikácii presahuje len výber samotného názvu základného polyméru.
5. Praktický návod pre pracovné postupy obrábania a výroby
Dokonca aj vynikajúce vlastnosti základného materiálu môžu byť narušené nevhodnými postupmi obrábania. Strojári pracujúci s vysokoteplotným termoplastickým tyčovým materiálom musia prispôsobiť parametre nástrojov v porovnaní s prácou s kovmi alebo mäkšími komoditnými plastmi. Geometria rezného nástroja, rezné rýchlosti, nastavenie rýchlosti posuvu a riadenie odvodu tepla – to všetko ovplyvňuje kvalitu finálneho hotového dielu. Nadmerné generovanie tepla počas rezacích operácií môže spôsobiť roztavenie povrchu, nahromadenie vnútorného zvyškového napätia alebo rozmerový posun po obrábaní. Ostré rezné nástroje zostávajú nevyhnutné; matné hrany nástroja vytvárajú nadmerné trecie teplo a zlú kvalitu povrchovej úpravy na polymérových obrobkoch.
5.1 Riadenie zvyškového napätia a správania po obrábaní
Lisovaný tyčový materiál a extrudovaný tyčový materiál vykazujú rôzne profily vnútorného napätia. Dodávatelia materiálov aplikujú procesy riadeného žíhania na zníženie vnútorného napätia v surovom tyčovom materiáli pred odoslaním. Agresívne vysokorýchlostné obrábanie však môže priniesť nové lokalizované koncentrácie napätia vo vnútri hotových dielov. V prípade komponentov, ktoré pracujú s prísnymi rozmerovými toleranciami, môžu kontrolované tepelné cykly na uvoľnenie napätia po obrábaní znížiť riziko pomalého posunu rozmerov po uvedení dielov do prevádzky. Výrobné tímy by mali nahliadnuť do dokumentácie s pokynmi na obrábanie, ktorú vydali výrobcovia materiálov, kde nájdete podrobné odporúčania parametrov.
Pozornosť si zaslúži aj zabezpečenie obrobkov. Príliš agresívna upínacia sila môže spôsobiť stopy tlakového napätia a skrytú vnútornú deformáciu v polymérových polotovaroch. Konštrukcia upínadla by mala distribuovať upínací tlak na širšie kontaktné plochy všade tam, kde je to možné. Osvedčené pracovné postupy obrábania zahŕňajú aj umožnenie stabilizácie obrábaných komponentov pri teplote okolia pred vykonaním konečných rozmerových kontrolných meraní. Tepelné gradienty medzi teplom obrábacieho procesu a prostredím pri izbovej teplote dočasne zmenia geometriu dielu a vytvoria zavádzajúce namerané hodnoty, ak sa diely merajú ihneď po dokončení rezných operácií.
6. Často kladené otázky o vysokovýkonných polymérových tyčinkách
Môžu komponenty vyrobené z tohto polyméru nepretržite prežiť opakované cykly parnej sterilizácie?
Vhodné čisté formulácie zachovávajú mechanickú integritu pri veľkom počte cyklov parného autoklávu. Triedy upravené výplňou vyžadujú individuálne overenie. Listy s údajmi o materiáloch uvádzajú overené počty cyklov pre každú konkrétnu triedu produktu určenú pre pracovné postupy náročné na sterilizáciu.
Odoláva tento polymérny materiál všetkým známym chemickým látkam?
Zatiaľ čo spektrum chemickej odolnosti je veľmi široké, určité koncentrované silné oxidačné činidlá budú stále degradovať materiál v priebehu času. Vždy porovnávajte tabuľky chemickej kompatibility, ktoré zodpovedajú presnému zloženiu procesných kvapalín, prevádzkovej teplote a trvaniu expozície.
Je každý variant tyčového materiálu vhodný pre prostredie výroby polovodičov v čistých priestoroch?
Nie všetky ročníky sa kvalifikujú. Pre nasadenie v čistých priestoroch sa musia explicitne vybrať varianty materiálu s nízkym únikom plynu a tvorbou častíc. Štandardne plnené druhy môžu uvoľňovať nežiaduce častice znečistenia v citlivých výrobných priestoroch.
Akú kvalitu povrchovej úpravy možno dosiahnuť CNC obrábaním polymérových tyčí?
Presné obrábanie s ostrými nástrojmi môže poskytnúť jemné povrchové úpravy. Konečná dosiahnuteľná kvalita povrchu závisí od stavu nástroja, parametrov rýchlosti posuvu a zvolenej triedy materiálu. Ďalšie kroky leštenia môžu povrchy ďalej zušľachťovať pre špeciálne požiadavky.
Materiálová veda pokračuje v rozširovaní praktických hraníc pre pokročilé nasadenie termoplastov v zložitých priemyselných systémoch. Dizajnérske tímy získavajú významnú výhodu tým, že sa naučia nielen hlavné silné stránky materiálov, ale aj súvisiace limity, kompromisy a správne pravidlá spracovania výroby.Ideálny plastpodporuje inžinierske tímy pri práci so špecifikáciou materiálov, porovnávaním akostí a overovaním aplikácií pre vysokovýkonné polymérne komponenty v mnohých priemyselných oblastiach. Každá jedinečná systémová výzva si vyžaduje premyslené vyhodnotenie materiálu pred finálnou implementáciou hardvéru.
