Štandardný neplnený polyéteréterketón (PEEK) prežíva extrémne teplo lepšie ako takmer akýkoľvek iný technický plast. To sa zmení v momente, keď použijete mechanické zaťaženie. Pri trvalých teplotách nad 150 °C sa nenaplnený PEEK komponent vystavený nepretržitému fyzikálnemu tlaku začne plaziť, krútiť a prípadne strácať svoje rozmerové tolerancie. Môžete to opraviť zmenou štruktúrnej matrice polyméru.

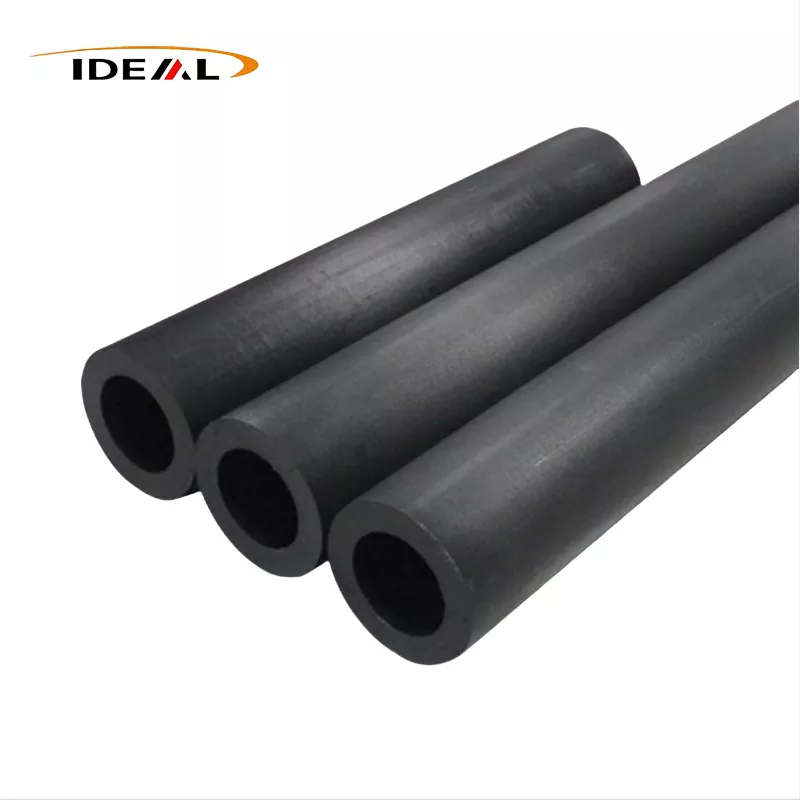

Zmiešaním základnej živice s 30 % krátkych uhlíkových vlákien sa fyzikálne obmedzenia materiálu dramaticky posúvajú. Vnútorná uhlíková sieť pôsobí ako tuhá kostra, ktorá odoláva pohybu polymérneho reťazca. To posúva teplotu tepelného skreslenia (HDT) nad 315 °C. Znásobuje modul pružnosti, drasticky znižuje koeficient tepelnej rozťažnosti a vytvára opotrebiteľný povrch, ktorý rádovo prekoná štandardný PEEK. Ak vaša aplikácia zahŕňa vysoké trenie, mechanické namáhanie a agresívne teplo,PEEK rúrky vystužené uhlíkovými vláknamiponúkajú štruktúrnu stabilitu, ktorá čistým polymérom chýba.
K technickým poruchám v prostredí s vysokou teplotou dochádza len zriedka, pretože materiál sa náhle roztopí. Stávajú sa preto, že materiál pomaly ustupuje. Tepelná deformácia je postupný, plazivý proces, pri ktorom kombinácia tepla a tlaku vytlačí polymér zo zamýšľaného tvaru. V presných aplikáciách je rozmerový posun len o niekoľko stotín milimetra nerozoznateľný od úplného zlyhania komponentov.
Zvážte štandardné puzdrové ložisko PEEK pracujúce vo vysokorýchlostnom čerpadle pri 200 °C. Okolitá teplota je výrazne pod bodom topenia PEEK 343 °C, ale lokalizované trecie teplo tlačí povrchovú teplotu vyššie. Keď materiál mierne mäkne, mechanické zaťaženie rotujúceho hriadeľa stlačí nosnú stenu. Vnútorný priemer sa rozširuje. Hriadeľ začne vibrovať. Vibrácie zvyšujú trenie, ktoré generuje viac tepla, čím sa zrýchľuje deformácia, až kým sa systém úplne nezasekne.
Tento presný režim poruchy postihuje vedenia tekutín, izolačné puzdrá a nosné valce v ťažkom priemysle. Kupujúci si často mýlia hlavnú príčinu a predpokladajú, že plast jednoducho nezvládne teplotu. Skutočným problémom je nedostatok pevnosti v tlaku pri tejto špecifickej teplote. Keď špecifikujete rúrku pre prostredie s vysokým zaťažením a vysokými teplotami, spoliehanie sa na základný bod topenia materiálu je nákladná chyba. Musíte vyhodnotiť teplotu tepelného skreslenia pri zaťažení. Neplnené plasty sa pri zahrievaní izotropne rozťahujú – vo všetkých smeroch rovnako. Bez spevňujúceho činidla na zaistenie geometrie na mieste je dodržanie tesných tolerancií v dynamickom tepelnom prostredí fyzicky nemožné.
Pridanie 30% krátkych uhlíkových vlákien do matrice PEEK zásadne mení spôsob, akým materiál absorbuje a distribuuje mechanickú energiu. Uhlíkové vlákna sú oveľa tuhšie a pevnejšie ako okolitý polymér. Pri zaťažení PEEK trubice naplnenej 30% uhlíkom sa napätie prenáša z relatívne mäkkej plastovej matrice priamo do tuhých uhlíkových vlákien.
Tento prenos napätia poháňa vynikajúci modul pružnosti a vyššiu mechanickú pevnosť materiálu. Vlákna fyzicky blokujú polymérne reťazce, aby sa navzájom posúvali. Pretože uhlík sa pri zahrievaní nerozpína rovnakou rýchlosťou ako plast, pôsobí ako vnútorné obmedzenie. Koeficient lineárnej tepelnej rozťažnosti výrazne klesá, čo znamená, že obrobená objímka si zachová svoj vnútorný a vonkajší priemer, aj keď prevádzková teplota prudko kolíše.
Prídavok uhlíka tiež transformuje tribologické vlastnosti materiálu. Pri porovnaní rýchlosti opotrebenia CF PEEK v porovnaní so štandardnou mierou opotrebenia PEEK má vystužený variant výnimočne dobrý výkon v podmienkach vysokého tlaku a rýchlosti (PV). V aplikácii s klzným ložiskom alebo puzdrom sú uhlíkové vlákna umiestnené na rozhraní opotrebovania. Znášajú hlavnú záťaž trecieho zaťaženia, čím zabraňujú roztrhnutiu mäkšieho polyméru alebo jeho priľnutiu k kovovému povrchu. Táto vynikajúca odolnosť proti opotrebeniu z neho robí predvolenú voľbu pre pohyblivé časti s vysokým trením.
Táto štrukturálna tuhosť však prináša nevyhnutné kompromisy vo výrobe. CF30 PEEK je podstatne tvrdší a abrazívnejší ako štandardný PEEK. Na presné spracovanie si vyžaduje špecializované nástroje a pevné CNC obrábacie centrá. Pretože je materiál tuhší, je aj krehkejší; neznesie vysoké nárazové zaťaženie, ako aj neplnený polymér. Dosiahnutie presnej geometrie si vyžaduje odborné zaobchádzanie. GuangZhou Ideal vyrába tieto rúrky so špecifickými toleranciami ±0,02 mm a ponúka hrúbku steny v rozsahu od 3 mm do 100 mm, čím zaisťuje, že aj hrubostenné valce PEEK s vysokou pevnosťou v tlaku spĺňajú presné technické špecifikácie bez vnútorných dutín alebo trhlín spôsobených napätím.
Inžinieri štandardne nešpecifikujú PEEK vystužený uhlíkom. Materiál je drahý a vyžaduje presné opracovanie. Vyberá sa špeciálne na nahradenie materiálov, ktoré sú chybné, príliš ťažké alebo elektromagneticky nekompatibilné s prevádzkovým prostredím. Dve najbežnejšie cesty náhrady zahŕňajú nahradenie ťažkých kovov v letovom hardvéri a nahradenie izolačných plastov pri výrobe citlivej elektroniky.
Každý gram hmotnosti na lietadle alebo kozmickej lodi nesie pokutu za palivo. Leteckí inžinieri strávia desaťročia hľadaním spôsobov, ako utiahnuť váhu z podvozku bez toho, aby bola ohrozená štrukturálna integrita. Historicky boli komponenty vystavené korozívnym leteckým kvapalinám, vysokým vibráciám a teplu motora vyrobené z titánu alebo nehrdzavejúcej ocele. Dnes uhlíkové vlákno PEEK pre letecký priemysel rýchlo nahrádza kov v konzolách, kvapalinových vedeniach a štrukturálnych objímkach.
Matematika, ktorá riadi túto substitúciu, je jednoduchá. Titán má špecifickú hmotnosť približne 4,5 g/cm³. PEEK vystužený uhlíkom má špecifickú hmotnosť približne 1,4 g/cm³. Výmenou kovovej rúrky za plastovú rúrku vystuženú uhlíkom sa dosiahne okamžité zníženie hmotnosti o takmer 70 %. Zatiaľ čo CF PEEK nemôže zodpovedať absolútnej pevnosti v ťahu titánu, často prekračuje špecifické požiadavky na pevnosť pre danú aplikáciu. Ak je súčiastka prepracovaná do kovu, aby jednoducho prežila prevádzkovú teplotu, prechodom na vysokoteplotný polymér sa odstráni zbytočná hmota.
Okrem hmotnosti CF PEEK úplne eliminuje galvanickú koróziu. Keď sa rôzne kovy dotýkajú vo vlhkom prostredí, jeden bude korodovať druhý. Plast preruší tento elektrický obvod. Vďaka tomu sú opracované návleky PEEK z uhlíkových vlákien vysoko hodnotné ako izolačné dištančné prvky a ochranné smerovacie rúrky v zložitých leteckých zostavách, kde dochádza k interakcii viacerých druhov kovov.
Polovodičový priemysel funguje podľa zásad nulovej tolerancie pre kontamináciu časticami a elektrostatický výboj (ESD). Presun vysoko čistých chemikálií, deionizovanej vody alebo procesných plynov cez továreň si vyžaduje hadičky, ktoré nedegradujú, nevyplavujú ióny ani nevytvárajú statický náboj. Neplnený PEEK je vynikajúci chemický izolátor, ale je to aj výkonný elektrický izolant. Keď tekutiny prúdia cez nenaplnenú plastovú trubicu, vytvárajú triboelektrický náboj. Bez cesty k zemi sa táto statická elektrina hromadí, až kým sa neoblúkne, čím sa okamžite zničia mikročipy v hodnote tisícov dolárov.
Výplň z 30% uhlíkových vlákien tento problém rieši. Pretože uhlík je elektricky vodivý, súvislá sieť vlákien v celej polymérnej matrici znižuje povrchový odpor materiálu. Tým sa trubica premení z izolátora na statickú alebo vodivú zložku. Používanievysokoteplotné CF PEEK rúrkyumožňuje výrobcom bezpečne uzemniť svoje systémy vedenia tekutín.
Nájdenie spoľahlivých dodávateľov antistatických rúrok PEEK si vyžaduje pozorné sledovanie ich výrobného prostredia. Kontaminácia v živici alebo prach v procese vytláčania môže spôsobiť miesta zlyhania v polovodičovom zariadení. GuangZhou Ideal prevádzkuje bezprašnú vstrekovaciu dielňu triedy 100 000, ktorá špeciálne spĺňa normy čistoty požadované pre polovodičové a medicínske aplikácie a zabezpečuje, že vodivá PEEK rúrka pre polovodiče zostane bez cudzích častíc.
Nákup PEEK vystuženého uhlíkovými vláknami nie je ako nákup komoditného PVC. Náklady na suroviny si vyžadujú presné špecifikácie a abrazívny charakter uhlíkovej náplne znamená, že nie každá dielňa môže dodržať prísne tolerancie. Ak získavate zákazkové extrudované rúry CF30 PEEK alebo opracované valce, zhodnoťte svojho dodávateľa podľa tohto technického základu, aby ste predišli nákladným opakovaniam.
Pochopenie tepelnej a mechanickej reality vášho operačného prostredia je jediný spôsob, ako určiť správny polymér. Keď sa štandardné plasty pri zaťažení deformujú a kovy pridávajú neprijateľnú hmotnosť, prechod na matricu vystuženú uhlíkom je navrhnutým riešením. Skontrolujte požadované rozmery aobjednajte si vlastné rúry PEEK vystužené uhlíkovými vláknamina uzamknutie vašich tolerancií vysokých teplôt.
