Inžinieri, ktorí špecifikujú vystužené polyéteréterketónové (PEEK) rúrky, stoja pred okamžitým rozhodnutím: aký typ vystuženia vláknami udrží súčiastku pri živote v teréne. Neplnený PEEK bez námahy zvláda vysoké teplo a drsné chemikálie. Ale pri vysokom nepretržitom zaťažení alebo extrémnych teplotách surový plast tečie. Pridáte vlákna, aby ste zastavili tento rozmerový posun. Výber sa takmer vždy zužuje na 30 % uhlíkových vlákien (CF30) alebo 30 % sklenených vlákien (GF30). Nesprávna voľba znamená predčasné opotrebovanie spojovacích častí, neočakávané elektrické skraty alebo katastrofickú tepelnú degradáciu.
Ty špecifikujPEEK rúrka vystužená uhlíkovými vláknamikeď aplikácia zahŕňa pohyblivé časti, klzné trenie alebo prísnu požiadavku na rozptyl statickej elektriny. Uhlíkové vlákna pôsobia ako mikroskopické suché mazivo. Tiež odvádzajú teplo z kontaktného povrchu, čím zabraňujú lokálnemu roztaveniu alebo deformácii pri veľkom zaťažení.
Špecifikujte PEEK GF30, keď potrebujete maximálnu elektrickú a tepelnú izoláciu v čisto statickej konštrukčnej aplikácii. Sklo je vysoko abrazívne. Ak použijete rúrku GF30 ako ložisko alebo objímku proti oceľovému hriadeľu, sklenené vlákna rýchlo rozhryzú styčný kov. CF30 šetrí kovový hriadeľ pri zachovaní konštrukčnej tuhosti plastovej časti.
Dôvod, prečo neplnený PEEK funguje tak dobre, spočíva v jeho špecifickej molekulárnej štruktúre. Vyznačuje sa striedajúcimi sa aromatickými kruhmi a éterovými väzbami. Éterové väzby poskytujú molekulárnu flexibilitu, čo dáva plastu vlastnú húževnatosť a odolnosť proti nárazu. Aromatické kruhy poskytujú extrémnu tuhosť a tepelnú stabilitu. Toto nastavenie mu dáva veľkú tepelnú odolnosť a presnú rovnováhu medzi húževnatosťou a tuhosťou. Pod teplom alebo tlakom sa PEEK ľahko nedeformuje a dobre odoláva opakovanému namáhaniu.
PEEK sa tiež spolieha na vysoko semikryštalickú štruktúru. Udržiava si úroveň kryštalinity okolo 25 % až 35 %, čo mu pomáha zachovať jeho mechanické vlastnosti nedotknuté, aj keď teploty stúpajú k bodu topenia. Presné tepelné riadenie počas extrúzie zaisťuje, že sa polymérne reťazce skladajú do týchto vysoko usporiadaných kryštalických štruktúr. Ak výrobca vytlačenú rúrku príliš rýchlo ochladí, plast zostane amorfný, stane sa priesvitným a stratí svoju chemickú odolnosť a pevnosť pri vysokých teplotách.
Keď zmiešate túto matricu s nasekanými uhlíkovými alebo sklenenými vláknami, prerušíte úhľadné skladanie polymérových reťazcov, ale získate pevné vnútorné lešenie. Polymérna matrica prenáša aplikované napätie priamo na oveľa pevnejšie a tuhšie vlákna. To obmedzuje pohyb polymérnych reťazcov, zastavuje tečenie a dramaticky zvyšuje pevnosť v ťahu. Tiež znižuje koeficient lineárnej tepelnej rozťažnosti (CLTE) na úrovne, ktoré sa približujú hliníku alebo oceli, čo umožňuje inžinierom navrhnúť lisované spoje kov-plast s tesnou toleranciou, ktoré sa neuvoľnia, keď sa zostava zahreje.
Pridanie uhlíkových vlákien nie je lineárny upgrade. Existuje strmý trest vo vyrobiteľnosti. Keď sa obsah vlákien zvyšuje, viskozita taveniny plastov stúpa. V extrudovanej trubici majú tieto vlákna tendenciu sa vyrovnávať v smere toku, čo znamená, že trubica vyvíja neuveriteľnú pevnosť v ťahu pozdĺž svojej dĺžky, s mierne nižšou pevnosťou pozdĺž osi obruče.
10% uhlíková náplň poskytuje mierny nárast tuhosti a zároveň udržuje index toku taveniny dostatočne vysoký pre zložité, tenkostenné výlisky. Zostáva relatívne ľahko opracovateľné a odoláva krehkému lámaniu.
Zvýšenie podielu uhlíkových vlákien na 30 % predstavuje priemyselný štandard. Vyvažuje masívne zvýšenie pevnosti v ťahu s prijateľnou obrobiteľnosťou. Tento pomer poskytuje štrukturálnu integritu potrebnú pre vysokotlakové aplikácie bez úplného obetovania prirodzenej húževnatosti plastu.
Pri 40% karbónovej výplni dosiahnete maximálnu tuhosť. Kompromisom je extrémna viskozita počas výroby. Vytláčanie alebo vstrekovanie 40% CF rúr vyžaduje presnú reguláciu teploty, aby sa zabránilo vzniku dutín. Výsledný materiál je veľmi krehký. Obrábanie 40% CF PEEK vyžaduje nástroje z polykryštalického diamantu (PCD), pretože štandardné karbidové stopkové frézy stratia svoju reznú hranu v priebehu niekoľkých minút pri prerezaní tohto objemu abrazívneho uhlíka.
Nenaplnený PEEK má teplotu tepelného skreslenia (HDT) okolo 152 °C. Pridajte 30% uhlíkových alebo sklenených vlákien a HDT vyskočí na 315 °C. Oba plnené materiály ľahko zvládajú extrémne okolité teplo.
Divergencia spočíva v elektrických dráhach. PEEK je prirodzene vysoko účinný izolant. Pridaním sklenených vlákien to tak zostane, pričom sa zachová vysoký objemový odpor. Pridaním uhlíkových vlákien sa výrazne zníži jeho objemový odpor. CF30 je vo svojej podstate antistatický. Úpravou uhlíkovej matrice môžu výrobcovia vyrobiť antistatický PEEK valec alebo plne vodivú PEEK hadičku. Ak vaše palivové potrubie alebo letecký komponent potrebuje bezpečne uzemniť statický náboj, uhlíkové vlákno je povinné. Sklenené vlákno zachytí tento náboj, kým nevytvorí dostatočné napätie na oblúk, čo môže spôsobiť katastrofické zlyhanie v nestálom prostredí.
Tribológia – štúdium trenia a opotrebovania – je miesto, kde sa CF30 a GF30 oddeľujú výlučne na základe ich fyzickej interakcie s párovanými povrchmi.
| Materiálový variant | Dynamický koeficient trenia (v porovnaní s oceľou) | Profil opotrebovania párovaného povrchu | Tepelná vodivosť |
|---|---|---|---|
| Nevyplnené PEEK | 0,30 - 0,40 | Nízka (neabrazívna) | Nízka (izolátor) |
| PEEK CF30 | 0,15 - 0,20 | Veľmi nízka (samomazacie) | Vysoká (odvádza teplo) |
| PEEK GF30 | 0,40 - 0,55 | Vysoký (vysoko abrazívny) | Nízka (izolátor) |
Pri dynamickom zaťažení hromadenie tepla ničí plasty. Každý polymér má limit tlaku a rýchlosti (PV). Ak sa plast posunie za túto hranicu, nemôže dostatočne rýchlo odvádzať teplo spôsobené trením, čo vedie k rýchlemu roztaveniu a zlyhaniu komponentov. CF30 vyniká v ložiskách, tesneniach a trecích krúžkoch, pretože uhlíkové vlákna fungujú ako tepelné vedenia, odvádzajú teplo z trecieho rozhrania a rozptyľujú ho cez telo rúrky.
Uhlíkové vlákna pôsobia aj ako tuhé mazivo. Keď sa PEEK mikroskopicky opotrebováva, zanecháva na spojovacom povrchu tenký tribologický film uhlíka, čím sa v priebehu času ďalej znižuje koeficient trenia.
Sklenené vlákna robia presný opak. Sú to tepelné izolátory, čo znamená, že trecie teplo zostáva zachytené v kontaktnom bode, čím sa znižuje efektívny limit PV dielu. Čo je horšie, odkryté mikroskopické sklenené vlákna pôsobia ako brúsny papier. Pri dynamickom zaťažení trubica GF30 agresívne skóruje a opotrebováva kovový hriadeľ, na ktorom jazdí. Na statické konštrukčné odstupy použite sklo. Použite uhlík na všetko, čo sa hýbe.
Inžinieri špecifikujú tieto rúrky na základe environmentálnych extrémov, ktoré ničia štandardné technické plasty ako Delrin alebo Nylon.
V aplikáciách v letectve a kozmonautike riadi výber materiálu zníženie hmotnosti. Opracovaná trubica z uhlíkových vlákien nahrádza hliník a titán v palivových systémoch, drakoch lietadiel a štrukturálnych dištančných rámoch. Znižuje hmotnosť a zároveň odoláva agresívnym leteckým kvapalinám, hydraulickým olejom a leteckým palivám.
V lekárskej oblasti musí PEEK trubica pre lekárske nástroje prežiť stovky cyklov vo vysokoteplotnom parnom autokláve bez degradácie, deformácie alebo straty rozmerovej stability. Varianty plnené uhlíkom poskytujú vysokú tuhosť potrebnú pre chirurgické zameriavacie vodidlá, endoskopické rukoväte a komponenty vonkajšej fixácie.
Energia a vrtné operácie na mori sa spoliehajú naPEEK plnený extrudovaným uhlíkompre dolné káblové protokolovacie nástroje a kryty snímačov. Materiál prežije nepretržité vystavenie kyslému plynu (H2S), extrémnemu hydrostatickému tlaku a okolitým teplotám presahujúcim 200 °C hlboko pod zemou.
Vytláčanie vyplneného PEEKu je notoricky náročné. Vlákna sa môžu počas fázy tavenia zhlukovať a vytvárať suché miesta, zóny bohaté na živicu alebo dutiny skryté vo vnútri steny rúrky. 1 mm dutina v stene PEEK trubice pôsobí ako silný koncentrátor napätia. Pri cyklickom zaťažovaní alebo vysokom hydrostatickom tlaku sa z tejto dutiny šíria mikrotrhliny, až kým sa diel úplne nerozstrihne. Pretože PEEK plnený uhlíkom je čierny a úplne nepriehľadný, nemôžete vizuálne skontrolovať interiér kvôli týmto chybám.
Aby bola zaručená štrukturálna integrita, výroba najvyššej úrovne sa spolieha naDetekcia defektov riadená AI. Tento proces spája ultrazvukové akustické skenovanie alebo pokročilé röntgenové zobrazovanie s algoritmami strojového učenia. Identifikuje mikrodutiny, aglomeráciu vlákien a zmeny sústrednosti v reálnom čase, keď rúrka opúšťa vytláčaciu hubicu. Systém okamžite mapuje akustické odrazy na veľkosti fyzických defektov, čím odmieta poškodené časti hadičiek pred ich odoslaním. Zachytenie týchto vnútorných defektov zaručuje, že konečná opracovaná stena rúrky nezlyhá pod tlakom v teréne.
Určenie správnej polymérnej zmesi je zbytočné, ak si konečná geometria vyžaduje príliš veľa následného spracovania. PEEK je drahá surovina. Kúpa pevnej tyče a jej opracovanie na 80 % na triesky ničí rozpočet vášho projektu a plytvá drahocenným časom CNC stroja. Získavanie rúr s takmer čistým tvarom drasticky znižuje výrobné náklady a plytvanie materiálom.

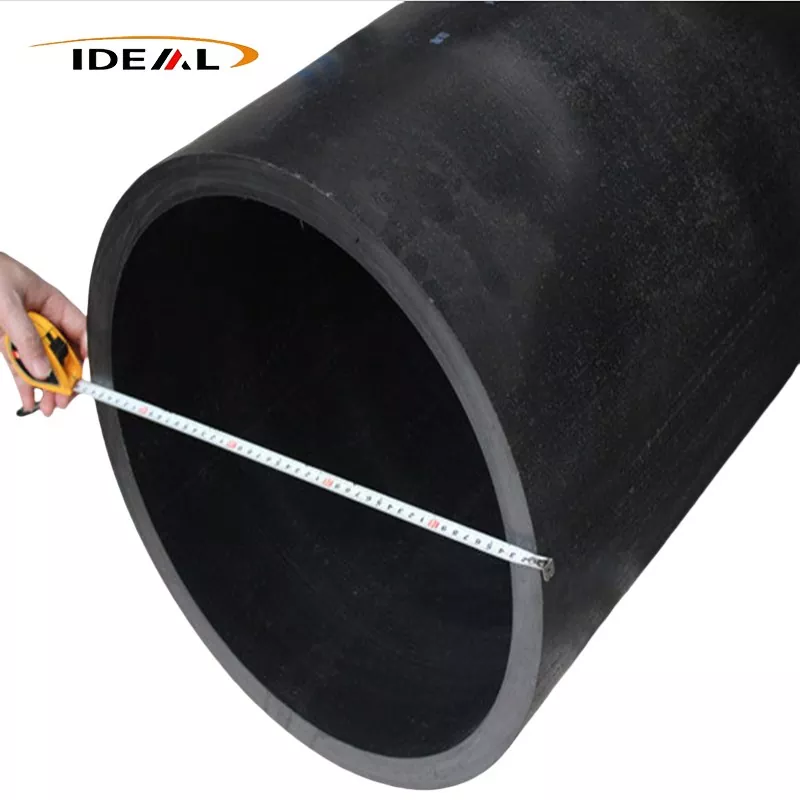

Ako špecializovaná továreň Guangzhou Ideal Plastic prevádzkuje špecializované linky na vytláčanie, vstrekovanie a CNC obrábanie špeciálne pre vysokoteplotné technické plasty. VyrábajúPEEK rúrky plnené uhlíkovými vláknamis mierou plnenia uhlíkom v rozmedzí od 10 % do 40 %. Zariadenie vytláča masívne profily a spracováva vlastné rozmery v rozsahu od 15 mm do 458 mm cez špecifikácie vnútorného a vonkajšieho priemeru.
Všetky materiály sú podporené riadením kvality ISO9001 spolu s certifikáciami REACH a RoHS. To zaisťuje úplnú zhodu pre globálne dodávateľské reťazce v oblasti letectva, medicíny a presnej výroby. Zosúladením správnej miery plnenia uhlíka s vytláčaním takmer čistého tvaru získate presné mechanické vlastnosti, pre ktoré ste navrhli, dodávané v geometrii, ktorá minimalizuje vaše náklady na obrábanie.
