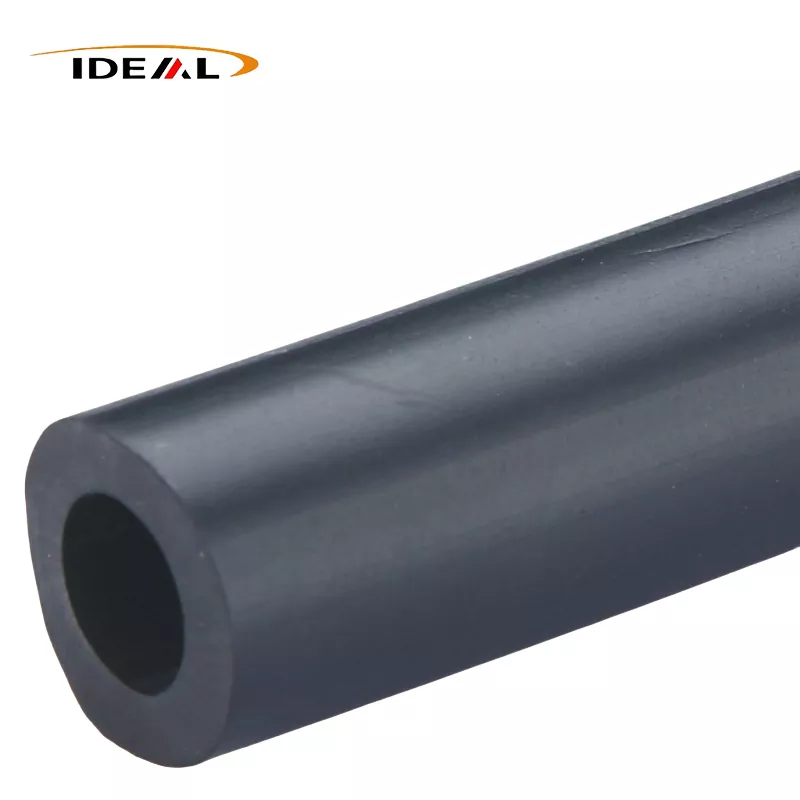

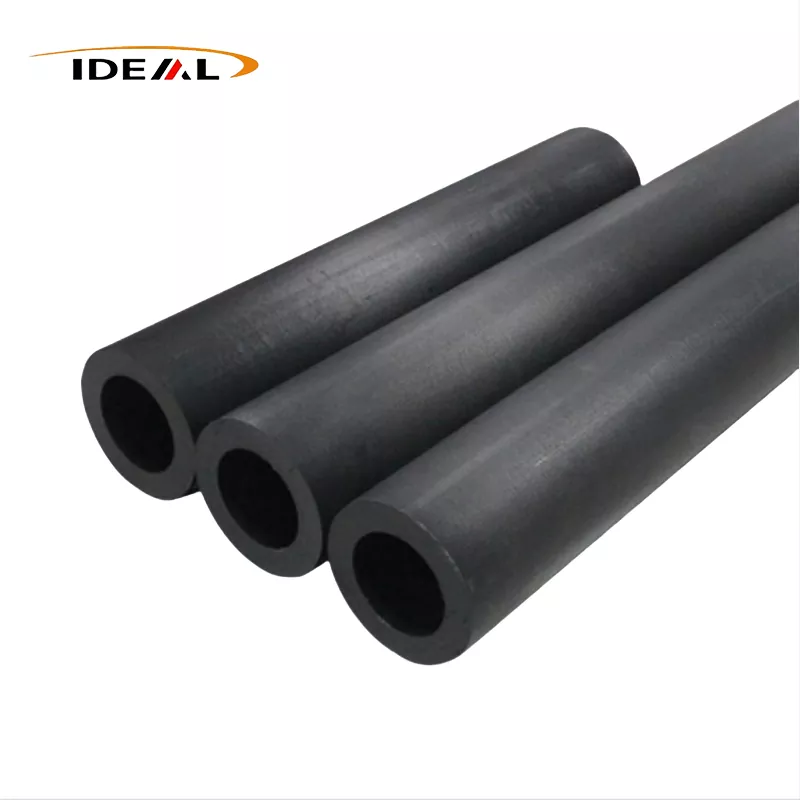

PEEK rúry vystužené uhlíkovými vláknamisú praktickou voľbou, keď štandardná PEEK trubica potrebuje väčšiu tuhosť, rozmerovú stabilitu, nosnosť alebo statickú kontrolu. Ideal Plastic vyrába čierne PEEK rúrky plnené uhlíkovými vláknami s obsahom uhlíkových vlákien od 10 % do 40 %, možnosti LCF a SCF, uvedené rozsahy vnútorného a vonkajšieho priemeru, dĺžky 1 000 mm alebo 3 000 mm a tolerancie do ± 0,02 mm.
Správna trieda sa nevyberá iba podľa percenta uhlíka. Špecifikáciu ovplyvňuje dĺžka vlákna, geometria steny, prevádzková teplota, podmienky opotrebovania, elektrické požiadavky a hotové rozmery. Začnite s prípadom zaťaženia a výkresom, potom si vyžiadajte cenovú ponuku podľa definovaného materiálu a požiadavky na kontrolu.
Keď sú rúrky PEEK plnené uhlíkovými vláknami tou správnou voľbou
Čistý PEEK už poskytuje užitočnú kombináciu teplotnej schopnosti, chemickej odolnosti, opotrebenia a rozmerovej stability. Pridanie uhlíkových vlákien mení rovnováhu smerom k tuhosti a podpore zaťaženia. To je dôležité pri rúre používanej ako ložiskové puzdro, izolačný alebo vodiaci prvok, konštrukčný priechod, valček alebo prevodový diel alebo iný polotovar, ktorý musí pri namáhaní držať svoj tvar.
Uhlíkové vlákno zvyčajne stojí za zváženie, keď sa čistá PEEK trubica príliš vychyľuje, rozťahuje sa za priliehavé okno alebo sa opotrebováva rýchlejšie, ako umožňuje aplikácia. Môže tiež pomôcť v systémoch citlivých na statickú elektrinu. Ideal Plastic uvádza objemový odpor tak nízky ako1 × 10³ Ω·cmpre svoj rad materiálov PEEK plnených uhlíkovými vláknami, ale požadovaný elektrický výkon by mal byť potvrdený pre presnú triedu, obsah vlákien, geometriu a skúšobnú metódu.
Nepovažujte trubicu naplnenú uhlíkom za automatickú náhradu každej časti PEEK. Uhlíkové vlákno môže ovplyvniť obrobiteľnosť, vzhľad povrchu, anizotropiu a elektrické správanie. Ak rúrka musí zostať vysoko izolujúca, ak je veľmi hladký kontaktný povrch kritický, alebo ak je diel vystavený chemickej zmesi, na ktorú sa nevzťahujú existujúce údaje, pred objednaním požiadajte o kontrolu špecifickej triedy.
Vyberte obsah uhlíkových vlákien a triedu vlákna pre prípad zaťaženia
Aké 10% až 40% zmeny uhlíkových vlákien v PEEK
Ideal Plastic ponúka nastaviteľný obsah uhlíkových vlákien od 10 % do 40 %. Vo všeobecnosti zvýšenie úrovne plniva posúva kompozit smerom k väčšej tuhosti a podpore zaťaženia, pričom je výber materiálu citlivejší na smer spracovania a okolitý dizajn. Najvyššie percento nie je automaticky najlepšou hodnotou: môže byť zbytočné pre ľahko zaťaženú rúru a môže skomplikovať obrábanie alebo požiadavky na povrch.
Špecifikujte výsledok, ktorý potrebujete, namiesto toho, aby ste žiadali iba „PREEK plný uhlíka“. Užitočné vstupy zahŕňajú radiálne zaťaženie, axiálne zaťaženie, nepodporované rozpätie, teplotný rozsah, rýchlosť posuvu, spojovací materiál, pracovný cyklus, chemické médiá a to, či trubica musí rozptýliť statický náboj. Ideal Plastic uvádza hodnoty tuhosti v rozsahu 8 až 12 GPa pre svoju ponuku PEEK vystuženú uhlíkovými vláknami. Považujte tento rozsah za usmernenie na úrovni produktu, nie ako náhradu za údajový list alebo overenie dizajnu špecifického pre danú triedu.
Možnosti LCF, SCF a CF30 PEEK trubice
Trieda vlákna ovplyvňuje viac ako označenie. LCF znamená dlhé uhlíkové vlákno; SCF znamená krátke uhlíkové vlákno. Dlhšie vlákna môžu byť užitočné tam, kde je prioritou účinnosť vystuženia a tuhosť, zatiaľ čo zlúčeniny s krátkymi vláknami môžu byť vhodnejšie pre konvenčné spracovanie a detailne opracované profily. Skutočný výsledok závisí od orientácie vlákna, podmienok tvarovania alebo vytláčania, hrúbky steny a opracovania.
„CF30“ bežne označuje zmes PEEK s približne 30 % uhlíkových vlákien, no označenie by si malo potvrdiť dodávateľ. Opýtajte sa, či je uvedená trubica CF30 PEEK LCF alebo SCF, aká tolerancia platí po opracovaní a ktoré údaje o vlastnostiach patria presne k tejto zmesi. Predchádza sa tak bežnej chybe pri nákupe: porovnávanie dvoch materiálov podľa percenta uhlíka pri prehliadnutí rôznych foriem vlákien a výrobných ciest.
Pred objednaním si overte rozmery rúry, rúrky, profilu a stroja
Zadajte OD, ID, hrúbku steny, dĺžku, toleranciu a povrchovú úpravu
„PEEK rúrka“ a „PEEK rúrka“ sa často používajú zameniteľne pri vyhľadávaní dodávateľov, ale cenová ponuka stále potrebuje presné vymedzenie rozmerov. Uveďte vonkajší priemer (OD), vnútorný priemer (ID), hrúbku steny alebo jej výpočet, dĺžku rezu, množstvo, toleranciu, koncový stav a požiadavku na povrchovú úpravu. Uveďte, či sú rozmery dodávané ako extrudované, rezané alebo opracované.
Ideal Plastic uvádza štandardné dĺžky 1 000 mm a 3 000 mm a uvedenú toleranciu ± 0,02 mm pre rúry PEEK vystužené uhlíkovými vláknami. Potvrďte, ktoré rozmery pokrýva táto tolerancia. Pevná tolerancia OD automaticky neznamená, že ID, sústrednosť, priamosť alebo pravouhlosť konca nesú rovnakú toleranciu.
Použite kontrolu rozmerov na základe výkresu, aby ste predišli chybám prispôsobenia
Pošlite výkres, keď rúrka zapadne na hriadeľ, do puzdra alebo do zostavy tesnenia alebo ložiska. Označte kritické vlastnosti namiesto spoliehania sa na katalógový popis. Preskúmanie by malo zahŕňať:
- limity OD a ID vrátane požadovanej hrúbky steny;
- sústrednosť, priamosť a prípustná ovalita tam, kde na nich závisí zostava;
- dĺžka rezu, pravouhlosť konca, skosenie, drážky, otvory alebo iné opracované detaily;
- trieda materiálu, konštrukcia LCF alebo SCF a percento uhlíkových vlákien;
- metóda kontroly, plán odberu vzoriek, balenie a dokumentácia.
V prípade vlastných rozmerov PEEK trubice z uhlíkových vlákien je zvyčajne užitočnejšia kontrola výkresu, ako pýtať sa len na najbližšiu nominálnu veľkosť. Odhaľuje riziká lícovania pred výrobou a poskytuje dodávateľovi jasný základ pre nástroje, obrábanie a kontrolu.
Zverejnené údaje o výkonnosti a limity porovnania
Ideal Plastic uvádza pre informácie o produkte PEEK vystužené uhlíkovými vláknami teplotu tepelného ohybu nad 315 °C a teplotu nepretržitého používania až 260 °C. Tieto čísla naznačujú schopnosť vysokej teploty, ale neznamenajú, že trubica môže nepretržite niesť svoje maximálne mechanické zaťaženie pri 260 °C. Zaťaženie, hrúbka steny, doba expozície, koncentrácia napätia a montáž ovplyvňujú použiteľnú konštrukčnú teplotu.
Rovnaká opatrnosť platí pre odolnosť voči opotrebovaniu a chemikáliám. PEEK plnený uhlíkom je určený pre náročné podmienky trenia, opotrebenia, zaťaženia a vystavenia chemikáliám, ale výkon závisí od spojovacieho povrchu, tlaku, rýchlosti, mazania, teploty a skutočnej koncentrácie chemikálií. Vyhlásenie o chemickej kompatibilite pre PEEK by sa nemalo považovať za schválenie pre každú zmes rozpúšťadiel, procesnú kvapalinu alebo teplotný cyklus.
Použite publikované hodnoty na zúženie výberu materiálu a potom overte presnú triedu. Požiadajte o údajový list, vzorku alebo kontrolu aplikácie, keď je dôsledok zlyhania vysoký. Ideal Plastic uvádza, že sú k dispozícii bezplatné vzorky, ktoré môžu podporiť kontrolu zhody alebo kontrolovaný test prototypu pred väčšou objednávkou.
Aplikácie pre vysokoteplotné, opotrebované, chemické a statické riadiace systémy
Rúrky PEEK z uhlíkových vlákien sú silným kandidátom pre priemyselné systémy, ktoré kombinujú teplo s mechanickou požiadavkou. Typické oblasti hodnotenia zahŕňajú:
- Nosné alebo prevodové diely:uhlíkové vlákno môže zvýšiť tuhosť a znížiť priehyb v porovnaní s obyčajným čistým PEEK.
- Zostavy zamerané na opotrebovanie:kompozit je vhodný pre aplikácie zahŕňajúce trenie a opotrebovanie, ale spojovací materiál a pomer tlak-rýchlosť si stále vyžadujú kontrolu.
- Vysokoteplotné potrubie:uvedená hodnota nepretržitého používania 260 °C a HDT nad 315 °C poskytujú východiskový bod pre tepelné tienenie, nie úplný konštrukčný limit.
- Komponenty chemického procesu:posúdiť konkrétne médium, koncentráciu, teplotu a trvanie expozície, a nie spoliehať sa na slovo „odolný voči chemikáliám“.
- Zariadenie citlivé na statickú elektrinu:uvedený nízky objemový odpor môže byť dôležitý tam, kde záleží na rozptyle náboja; potvrďte požiadavky na uzemnenie a elektrický test pre hotový diel.
Uhlíkové vlákno sa tiež často porovnáva so skleneným vláknom. Lepší výber závisí od cieľových vlastností: PEEK plnený uhlíkom sa vo všeobecnosti vyberá, keď je dôležitejšia tuhosť, hmotnosť, správanie pri opotrebovaní alebo elektrický rozptyl, zatiaľ čo konečné rozhodnutie vyžaduje porovnateľné údaje o triede a nie samotné názvy plniva.
Vyžiadajte si overenú cenovú ponuku PEEK trubice z uhlíkových vlákien od Ideal Plastic
Pošlite Ideal Plastic výkres alebo jasnú špecifikáciu pre vášPEEK rúry vystužené uhlíkovými vláknami. Zahrňte aplikačnú teplotu, zaťaženie, trenie alebo podmienky opotrebovania, chemické médium, požiadavku na kontrolu statickej elektriny, vonkajší priemer, vnútorný priemer, dĺžku, toleranciu, množstvo a cieľ dodávky.

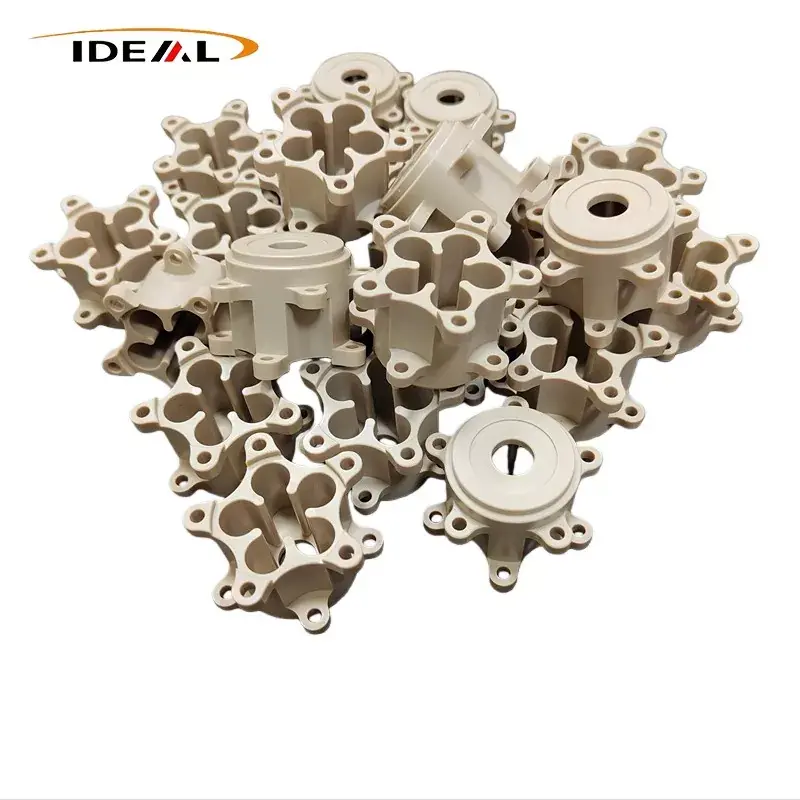

Vyžiadajte si cenovú ponuku, aby ste identifikovali percento uhlíkových vlákien, konštrukciu LCF alebo SCF, príslušné rozmerové tolerancie, kontrolné dokumenty, dostupnosť vzorky a či sa diel dodáva ako rúrka alebo je dokončený obrábaním. Ideal Plastic dodáva polotovary a opracované profily PEEK z Guangzhou v Číne, vrátane rúr a vlastných komponentov, so štandardnými alebo vlastnými dodacími lehotami pre medzinárodných zákazníkov.
Pre prvú kontrolu použiteVlastná stránka ponuky PEEK trubice z uhlíkových vlákiena priložte výkres. Overená trieda a kontrola rozmerov zvyčajne ušetrí viac času ako výber nominálnej rúry CF30 a oprava lícovania po výrobe.
