Krátka odpoveď: vyberte si PEEK trubicu vyplnenú uhlíkovými vláknami, keď pridaná tuhosť a rozmerová stabilita ospravedlňujú jej kompromisy
Rúry PEEK sú duté polotovary používané tak, ako sú dodávané alebo opracované do častí, ako sú puzdrá, objímky, tesnenia, komponenty ventilov a izolačné telesá. Uhlíkové vlákno sa pridáva, keď neplnený PEEK neposkytuje dostatočnú tuhosť, rozmerovú kontrolu alebo odolnosť proti deformácii pri mechanickom a tepelnom zaťažení.

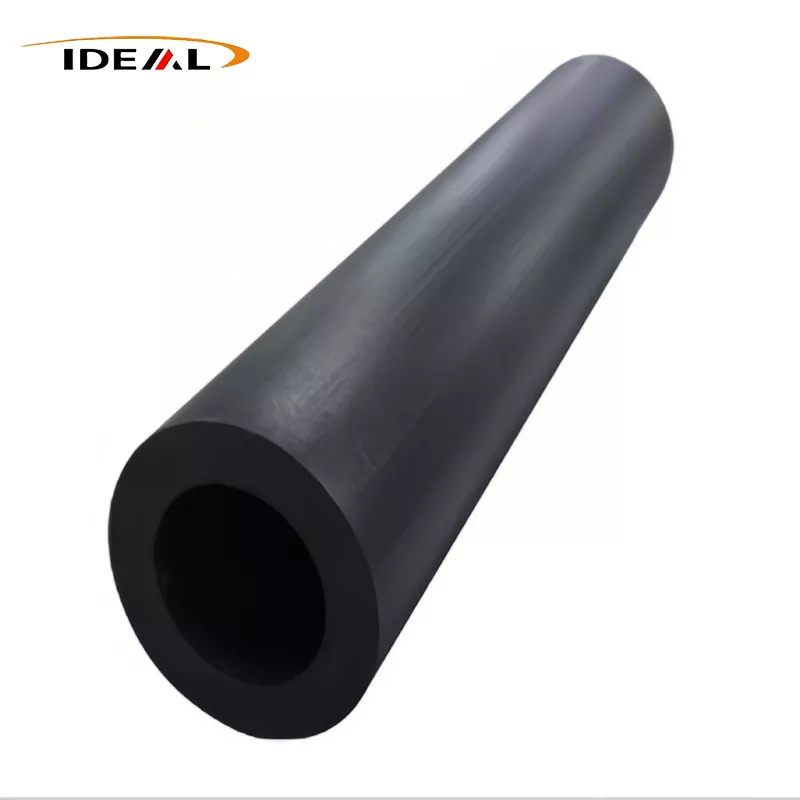

To nerobí z materiálu plneného uhlíkom automatickú prémiovú voľbu. Môže byť menej zhovievavý ako panenský PEEK, tvrdší na rezné nástroje a elektricky odlišný. Správne rozhodnutie závisí od smeru zaťaženia, teploty, vystavenia chemikáliám, spojovacích povrchov, elektrických požiadaviek a množstva materiálu, ktorý očakávate odobratie. GuangZhou Ideálne ponukyPEEK rúry plnené uhlíkovými vláknamis nastaviteľným obsahom uhlíkových vlákien od 10 % do 40 %; ako bežne používaný pomer spoločnosť označuje 30 %.
Rúry, rúry a rúrky môžu popisovať rovnaký polotovar – ale rozmery musia byť uvedené jednoznačne
V katalógoch polymérov sa často používajú zameniteľné výrazy „PEEK rúrka“, „PEEK rúrka“ a „PEEK hadička“. Kupujúci by nemali predpokladať, že tieto podmienky sa riadia konvenciami o kovovom potrubí. Dodávateľ môže skôr popisovať hrubostenný obrábací polotovar než tlakovo dimenzovanú linku určenú na prepravu tekutiny tak, ako je nainštalovaná.
Objednávku by mal kontrolovať nákupný výkres, nie podstatné meno. Ak ide o tlakovú službu, samotné rozmery polotovaru nestanovujú tlakovú kapacitu. Hotová geometria, spoje, teplota, médiá, história zaťaženia a použiteľná konštrukčná norma si vyžadujú samostatné technické preskúmanie.
Definujte OD, ID, hrúbku steny, dĺžku a prídavok na opracovanie na kótovanom výkrese
Uveďte vonkajší priemer, vnútorný priemer a dĺžku a potom zistite, či je každá hodnota nominálna, ako bola vyrobená alebo požadovaná po obrobení. Zahrňte sústrednosť, priamosť, kruhovitosť, povrchovú úpravu a koncový stav tam, kde ovplyvňujú hotový diel. Všeobecná tolerancia plus alebo mínus priemeru nekontroluje sústrednosť vŕtania k OD.
Ponechajte dostatočný prídavok na obrábanie na vyčistenie povrchu a korekciu očakávaného skreslenia, ale nie natoľko, aby náklady na materiál a čas obrábania zbytočne stúpali. Tenké dokončené steny vyžadujú osobitnú pozornosť: tlak skľučovadla, rezné teplo a zvyškové napätie môžu posunúť otvor po opustení stroja.
Publikované rozsahy veľkostí a toleranciu ±0,02 mm považujte za tvrdenia na objasnenie, nie záruky pre každú kombináciu ID/OD
Na produktovej stránke GuangZhou Ideal je uvedený čierny materiál, nominálny vnútorný priemer Φ20–458 mm, vonkajší priemer Φ15–404 mm, dĺžky 1 000 mm a 3 000 mm a uvedená tolerancia ± 0,02 mm. Tieto rozsahy by sa nemali chápať ako matica voľne zameniteľných rozmerov; platná skúmavka musí mať vonkajší priemer väčší ako jej ID.
Pred zadaním objednávky sa opýtajte, ktoré kombinácie ID/OD sú k dispozícii a aké vlastnosti pokrýva tolerancia. Potvrďte tiež teplotu merania, metódu kontroly, plán odberu vzoriek, kritériá priamosti a či sa tolerancia vzťahuje na materiál alebo obrobený povrch. Thezverejnené veľkosti rúr PEEK a informácie o toleranciisú užitočným východiskovým bodom RFQ, nie náhradou za akceptovaný výkres.
Čo uhlíkové vlákno mení v PEEK-a čo automaticky nezlepšuje
Uhlíkové vlákna obmedzujú pohyb v matrici PEEK. Vo vhodnej triede a orientácii to vo všeobecnosti zvyšuje tuhosť, znižuje rozmerové zmeny pri zaťažení a zlepšuje stabilitu pri zmenách teploty. Tieto efekty môžu pomôcť obrobenej objímke udržať geometriu alebo znížiť tečenie tam, kde by sa panenský PEEK príliš pohyboval.
Vystuženie tiež zavádza smerovosť. Výrobná cesta a tok materiálu môžu zarovnať vlákna, takže axiálne vlastnosti a vlastnosti cez stenu sa môžu líšiť. Uhlíkové vlákno automaticky nezlepšuje každé rozhranie opotrebovania, zachováva elektrickú izoláciu alebo nezvyšuje odolnosť voči každej chemikálii. Môže tiež znížiť ťažnosť a urobiť hrany náchylnejšie na vylamovanie počas agresívneho obrábania alebo montáže.
Porovnajte nové triedy PEEK, plnené uhlíkovými vláknami a iné modifikované triedy PEEK z hľadiska tuhosti, opotrebovania, elektrického správania, chemického vystavenia a opracovateľnosti
| Faktor rozhodovania | Panenský PEEK | PEEK plnený uhlíkovými vláknami | Ďalšie modifikované triedy PEEK |
|---|---|---|---|
| Tuhosť a rozmerová stálosť | Užitočné tam, kde sú prioritami húževnatosť a nenaplnené správanie materiálu | Zvyčajne sa uprednostňuje, keď vychýlenie, dotvarovanie alebo tepelný pohyb riadi dizajn | Sklo plnené alebo iné vystužené triedy môžu ponúkať inú rovnováhu medzi tuhosťou a elektrickým správaním |
| Opotrebenie | Výkon do značnej miery závisí od zaťaženia, rýchlosti, teploty a povrchu | Môže zlepšiť niektoré podmienky opotrebovania, ale odhalené vlákna môžu ovplyvniť spojovací povrch | Druhy ložísk môžu byť vhodnejšie tam, kde sú primárnymi požiadavkami trenie a opotrebovanie |
| Elektrické správanie | Zvyčajne sa vyberá tam, kde sa vyžaduje izolácia | Môže mať nižší odpor, ale samotné percento uhlíka nedefinuje elektrickú triedu | Formulácie môžu byť prispôsobené pre izoláciu, statickú kontrolu alebo vodivosť; overiť skutočné údaje |
| Obrábanie | Vo všeobecnosti menej abrazívne pre nástroje | Uhlíkové vlákno zvyšuje opotrebovanie nástroja a môže prispieť k vylamovaniu ostria | Reakcia nástroja závisí od balenia plniva |
Na obrábanie PEEK rúrky vyplnenej uhlíkovými vláknami používajte ostré, vhodné nástroje a kontrolované upínanie obrobku. Namiesto toho, aby ste sa spoliehali iba na údaje o vonkajšom priemere, sledujte povrchovú úpravu otvoru, tvorbu tepla a pretrhnutie vlákna. Ak je vystavenie chemikáliám kritické, posúďte úplný stupeň v porovnaní so skutočnou kvapalinou, koncentráciou, teplotou, tlakom a časom expozície.
Označenie „30% PEEK trubica z uhlíkových vlákien“ nie je úplnou špecifikáciou materiálu
Percento hovorí o naplnení plniva, ale nestačí na schválenie materiálu. Stále potrebujete typ živice a zmesi, výrobnú cestu, formu vlákna, kontroly kvality a údaje o vlastnostiach dodaného materiálu. Ujasnite si, či uvedené percento je definované na základe hmotnosti alebo iného základu.
Opýtajte sa tiež, či rúrka bude pochádzať z jednej výrobnej šarže a či dodávateľ môže poskytnúť záznamy o kontrole súvisiacej s šaržou. Prototyp, ktorý obrába čisto, nedokazuje, že neskorší materiál sa bude správať identicky, ak sa zmení zmes, proces alebo orientácia vlákna. Schváľte presnú triedu a skladovú formu, nie všeobecný popis „30% CF PEEK“.
Údaje dodávateľa musia zodpovedať skutočnej triede, skúšobnej metóde, orientácii vlákna a prevádzkovým podmienkam
Hodnoty údajového listu sú užitočné iba vtedy, keď predstavujú materiál, ktorý dostanete. Skontrolujte orientáciu vzorky, kondicionovanie, skúšobnú teplotu a skúšobnú metódu. Údaje o kupónoch vyrobených vstrekovaním nemusia predpovedať správanie hrubostennej rúrky opracovanej v inom smere vlákna.
Pri vysokoteplotných aplikáciách porovnávajte vlastnosti pri prevádzkovej teplote namiesto použitia hodnôt izbovej teploty. Pri chemickej prevádzke počítajte so súčasným namáhaním a teplom. Ak záleží na tesných rozmeroch, vyžiadajte si merania na dodanej geometrii a pred kontrolou sa dohodnite, ako budú diely kondicionované.
Overte objem a povrchový odpor pred ošetrením PEEK naplneného uhlíkovými vláknami ako vodivého alebo staticky disipatívneho
Uhlíkové vlákno môže znížiť elektrický odpor PEEK, ale vodivosť nevyplýva priamo z percenta plniva. Rozloženie vlákien, kontakt medzi vláknami, orientácia, hrúbka steny a spracovanie, to všetko ovplyvňuje výsledok. Materiál označený ako vystužený uhlíkom môže stále nedosahovať požadovaný rozsah odporu.
Do výkresu alebo špecifikácie materiálu uveďte požadovaný objemový alebo povrchový odpor spolu s testovacou metódou a požiadavkami na úpravu. Ak je rozptyl náboja kritický z hľadiska bezpečnosti, otestujte reprezentatívny materiál skúmaviek alebo hotové komponenty. Elektrické merania nenahrádzajte certifikátom obsahu uhlíka.
Kontrolný zoznam RFQ: potvrďte obsah uhlíkových vlákien, geometriu, tolerancie, povrchovú úpravu, záznamy o kontrole, dokumenty o zhode, množstvo, čas dodania a doručenie
- Materiál:presný stupeň PEEK, percento uhlíkových vlákien a ako je toto percento definované.
- Geometria:OD, ID, stav steny, dĺžka, stav konca a prídavok na obrábanie.
- Ovládanie:rozmerové tolerancie, sústrednosť, priamosť, kruhovitosť a požiadavky na povrchovú úpravu.
- Výkon:prevádzková teplota, zaťaženie, chemikálie, rozhranie opotrebovania a požadované elektrické správanie.
- dôkaz:použiteľné údaje zo skúšok, sledovateľnosť šarží, inšpekčnú správu a požadované dokumenty o zhode.
- Obchodné podmienky:prototypové a výrobné množstvá, dodacia lehota, balenie, Incoterms a doručenie na miesto určenia v USA.
- Prijatie:schválená revízia výkresu, metóda kontroly a postup pri manipulácii s nezhodnými zásobami.
