Moderné mechanické zostavy pracujúce pri kombinovanom tepelnom, chemickom a trecom zaťažení kladú vysoké nároky na tesniace a záložné komponenty. Mnoho konvenčných polymérových komponentov sa rýchlo degraduje pri nepretržitom cyklickom namáhaní, čo prináša častú údržbu hardvéru a neplánované prerušenia prevádzky. Technické tímy musia pochopiť správanie špecifické pre daný materiál, montážne obmedzenia a prispôsobenie prevádzkových podmienok, aby sa predĺžila doba prevádzky komponentov.PEEK prsteneposkytujú vyvážený viacrozmerný výkon, ktorý rieši mnohé bežné režimy zlyhania, s ktorými sa stretávame v rámci komplexného priemyselného hardvéru.
Polyéteréterketón patrí do rodiny aromatických termoplastických polymérov, ktoré sú známe stabilným mechanickým výkonom v širokom pracovnom rozsahu. Základná živica môže byť zmiešaná s rôznymi výplňovými materiálmi, aby sa upravila odolnosť proti opotrebovaniu, tuhosť a tepelná vodivosť, aby zodpovedali požiadavkám cieľovej zostavy. Každý variant plniva prináša zreteľné kompromisy, ktoré musia inžinieri zvážiť pred konečnou špecifikáciou.
Vnútorná stabilita materiálu tvorí základ pre predĺžené servisné cykly. Nízka absorpcia vlhkosti minimalizuje rozmerový posun, keď sa komponenty stretnú s vlhkým vzduchom alebo pracovnými kvapalinami na báze vody. Ohňovzdornosť je zabudovaná do základnej polymérnej štruktúry bez ďalších halogénových prísad, čo zvyšuje spoľahlivosť zariadení vystavených neočakávaným tepelným udalostiam. Tepelná rozťažnosť zostáva medzi termoplastmi porovnateľne nízka, pričom zachováva rozmerovú konzistenciu ako hardvérové cykly medzi horúcimi a studenými prevádzkovými stavmi.
Možnosti výplne upravujú základné charakteristiky. Zmesi uhlíkových vlákien zvyšujú pevnosť v tlaku a tepelnú vodivosť. Práškové prísady PTFE ďalej znižujú povrchové trenie pre dynamické kontaktné rozhrania. Sklenené vlákno zlepšuje tuhosť, ale môže zvýšiť brúsnu interakciu s určitými spojenými kovovými povrchmi. Je dôležité prispôsobiť zloženie plniva presným parametrom média, tlaku a pohybu namiesto výberu modifikovaných druhov čisto na základe všeobecných technických údajov.
Tesniace a záložné komponenty zostávajú po nainštalovaní do dutín upchávky pod konštantným tlakom. Creep opisuje pomalú trvalú deformáciu vyvolanú statickou tlakovou silou v priebehu času. Keď sa tečenie nahromadí nad prijateľnú hranicu, sila pred zaťažením klesne, únikové cesty sa otvoria a účinnosť tesnenia sa zhorší. Vysokokvalitný polyéteréterketónový materiál potláča vývoj tečenia aj pri prevádzkových stavoch pri zvýšených teplotách, čím pomáha hardvéru udržiavať správnu medzifázovú kontaktnú silu počas dlhých prevádzkových intervalov.
Cyklická mechanická únava predstavuje ďalší hlavný zdroj degradácie komponentov. Recipročný, rotačný alebo tlakovo cyklujúci hardvér vystavuje polymérne časti opakovaným cyklom nakladania a vykladania. V mnohých polymérnych materiáloch vznikajú po miliónoch cyklických udalostí mikrotrhliny, ktoré sa šíria do viditeľného poškodenia povrchu a funkčného zlyhania.PEEK prsteneudržujú stabilný výkon konštrukcie v podmienkach kombinovaného tlaku, teploty a pohybu, vďaka čomu sú vhodné pre zostavy s veľkým objemom cyklov.
Trenie a opotrebovanie priamo určujú použiteľnú životnosť pre dynamicky kontaktujúci hardvér. Postupné opotrebovanie povrchu mení geometriu prierezu a prerušuje požadovaný medzifázový kontakt. Neplnené polyméry ponúkajú solídny základný tribologický výkon, zatiaľ čo zložené formulácie posúvajú hranice odolnosti proti opotrebeniu ďalej. Znížené trecie teplo spomaľuje tepelne riadené procesy starnutia vo vnútri polymérnej matrice, čím vytvára pozitívnu spätnú väzbu pre predĺženú dobu prevádzky komponentov.
Nemožno prehliadnuť povrchovú úpravu protikusu. Dokonca aj vysokokvalitný polymérový hardvér bude trpieť zrýchleným odieraním pri jazde na príliš drsných kovových povrchoch. Technická dokumentácia by mala definovať prijateľné parametre drsnosti pre hriadele, kryty a povrchy upchávok spolu s výberom triedy polymérneho materiálu.
Reálny priemyselný hardvér len zriedkakedy vystavuje komponenty iba jednému zdroju napätia naraz. Väčšina prevádzkových prostredí spája teplotu, tlak a vystavenie chemickým médiám, čo urýchľuje starnutie materiálu v porovnaní s izolovanými laboratórnymi testovacími podmienkami. Polyméry na všeobecné použitie často napučiavajú, zmäkčujú alebo vytvárajú trhliny v dôsledku napätia, keď sú vystavené viacfaktorovým pracovným podmienkam.
Polyéteréterketón vykazuje širokospektrálnu kompatibilitu s organickými rozpúšťadlami, minerálnymi olejmi, mazivami a mnohými vodnými chemickými roztokmi. Len úzky súbor vysoko koncentrovaných chemických činidiel spôsobuje merateľnú degradáciu materiálu. Takáto chemická zotrvačnosť zachováva rozmerovú geometriu a integritu povrchu po dlhodobom ponorení do procesných tekutín. Overenie materiálovej kompatibility s každým špecifickým pracovným médiom zostáva potrebné pred konečným uzamknutím dizajnu.
Odolnosť proti hydrolýze vyniká pre scenáre kontaktu s horúcou vodou a parou. Mnohé vysokovýkonné polyméry podliehajú molekulárnej degradácii pri nepretržitom vystavení horúcej pare. Tento polymér si zachováva mechanické vlastnosti jadra pri opakovaných parných cykloch, čím rozširuje použiteľný rozsah aplikácií v hardvéri na spracovanie tekutín. Inžinieri by mali mať na pamäti, že tlak zosilňuje mieru chemického útoku v mnohých zostavách s kontaktom s tekutinou a laboratórne údaje o ponorení nie vždy dokonale kopírujú výsledky v teréne.
Dokonca aj dobre špecifikované polymérové komponenty môžu poskytnúť skrátenú dobu chodu, ak sú geometria upchávky, montážne postupy alebo hodnoty vôle nesprávne nakonfigurované. Samotná trieda materiálu nemôže kompenzovať zlé rozhodnutia týkajúce sa mechanického dizajnu. Technické tímy by mali špecifikáciu komponentov a návrh dutín upchávky považovať za prepojené inžinierske úlohy a nie za samostatné pracovné postupy.

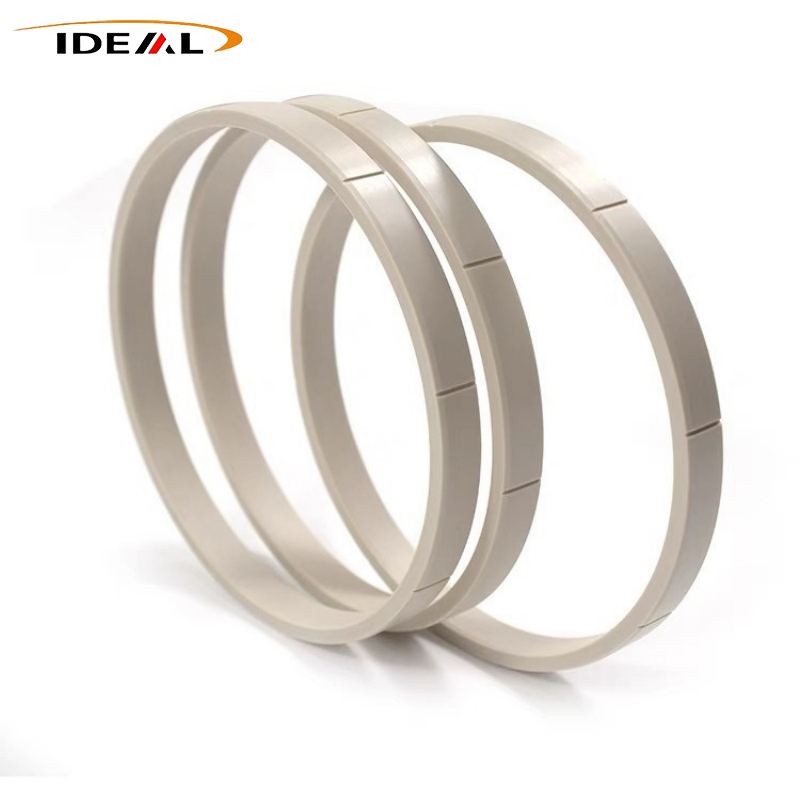

Konfigurácie záložných kruhov predstavujú jeden z najbežnejších vzorov nasadenia. V podmienkach vysokého tlaku sa mäkký elastomérový tesniaci materiál môže vtlačiť do medzier upchávky a utrpieť poškodenie typu vytláčania. Pevný polymérový záložný hardvér blokuje cesty vytláčania a zachováva integritu primárneho tesniaceho prvku.PEEK prstenečasto plnia túto úlohu záložného krúžku v zostavách vysokotlakových ventilov a valcov vo viacerých priemyselných odvetviach.
Nie každá tesniaca aplikácia vyžaduje vysokovýkonný termoplastický hardvér. Pri slabých podmienkach statického tesnenia sa môžu použiť alternatívne polymérové alebo elastomérne riešenia. Výber materiálu by mal vždy nasledovať úplné vyhodnotenie hraníc skutočných prevádzkových podmienok.
Náročné požiadavky na montáž existujú v rôznych priemyselných oblastiach. Každá aplikácia prináša svoju vlastnú jedinečnú kombináciu tlakového rozsahu, teplotnej obálky, typu pohybu a profilu kontaktného média. Mapovanie skutočných pracovných parametrov na vlastnosti materiálu podporuje správny výber komponentov a predvídateľné dlhodobé správanie hardvéru.
V rámci týchto operačných oblastí má vylepšenie doby chodu komponentov pôvod zo zodpovedajúceho výberu triedy materiálu spolu s premysleným dizajnom geometrie upchávky. Porucha komponentov pozorovaná v teréne často vedie k neúplnému zberu údajov o prevádzkových podmienkach v počiatočných fázach návrhu. Dokumentácia špičkovej teploty, špičkového tlaku, zloženia média a objemov pohybového cyklu pomáha technickým tímom vyhnúť sa scenárom degradácie komponentov, ktorým sa dá vyhnúť.Ideálny plastposkytuje podporu technickej kontroly pre konfiguráciu komponentov špecifických pre projekt na základe zhromaždených súborov údajov o prevádzkových podmienkach.
Nižšie uvedená tabuľka uvádza kľúčové metriky výkonu pre široko používané vysokovýkonné tesniace polyméry. Toto porovnanie podporuje predbežné skríning materiálu počas pracovných postupov inžinierskeho návrhu. Každý materiál má svoje silné stránky a obmedzenia, ktoré je potrebné zvážiť vzhľadom na špecifické požiadavky projektu.
| Polymer Grade | Nepretržité tepelné hodnotenie | Chemická kompatibilita | Odolnosť voči tečeniu | Tribologický výkon | Stabilita hydrolýzy |
|---|---|---|---|---|---|
| PEEK | Vysoká | Výborne | Veľmi dobré | Závislý od stupňa Dobrý - Výborný | Výborne |
| PPS | Vysoká | Výborne | Dobre | Mierne | Dobre |
| PI | Veľmi vysoká | Dobre | Veľmi dobré | Dobre | Mierne |
| PTFE | Vysoká | Výborne | Chudák | Výborne | Výborne |
| PAI | Veľmi vysoká | Dobre | Veľmi dobré | Veľmi dobré | Mierne |
PTFE poskytuje vynikajúce správanie pri nízkom trení, no pri trvalom zaťažení tlakom trpí výraznou slabosťou pri tečení. Polyimid toleruje extrémne vysoké teploty, ale vykazuje obmedzenú hydrolytickú stabilitu pri dlhodobom vystavení horúcej vode.PEEK prstenedosiahnuť vyvážený výkon v tepelných, mechanických, chemických a hydrolytických rozmeroch, čo vysvetľuje široké uplatnenie pri priemyselných úlohách s viacerými stresovými faktormi. Tabuľkové laboratórne údaje slúžia ako referenčné usmernenie; validačné testovanie v reálnom stave zostáva nevyhnutné pre kvalifikáciu koncového hardvéru.
Výrobná metodika formuje rozmerovú presnosť finálnych komponentov a rozloženie vnútorného napätia. Existujú dva hlavné spôsoby výroby: vstrekovanie a CNC obrábanie z vytláčaných polotovarov. Každá cesta prináša výhody pre rôzne scenáre objemu výroby.
Vstrekovanie je vhodné pre veľkosériovú výrobu. Na minimalizáciu zvyškového vnútorného napätia je potrebná správna kontrola parametrov formy. Zle kontrolované podmienky formovania spôsobujú skryté napätie vo vnútri hotových dielov, ktoré sa po inštalácii postupne uvoľňuje a vytvára jemné rozmerové skreslenie. CNC obrábané komponenty pochádzajúce z vysokokvalitného extrudovaného tyčového materiálu dobre fungujú pri objednávkach s nízkym až stredným objemom a zákazkových neštandardných rozmeroch. Kvalita suroviny priamo definuje konzistenciu a opakovateľnosť finálneho komponentu.
Konštruktéri musia vypočítať správanie pri tepelnej rozťažnosti do výpočtov rozmerov tesniacej dutiny. Správne hodnoty vôle udržujú vhodný prítlačný tlak pri maximálnej prevádzkovej teplote, pričom sa vyhýbajú mechanickému zachyteniu. Tolerančné pásma sa líšia podľa výrobného procesu, nominálneho rozmeru a triedy polyméru. Komponenty s väčším priemerom majú prirodzene širšie dosiahnuteľné tolerančné rozsahy. Diskusia o tolerancii v ranej fáze medzi inžinierskymi a výrobnými tímami znižuje neočakávané problémy súvisiace s montážou neskôr v cykloch vývoja produktu.
Kontrola po spracovaní odstraňuje povrchové otrepy a mikrotrhliny vytvorené počas obrábacích operácií. Neriešené povrchové chyby sa pri cyklickom mechanickom namáhaní šíria a skracujú dosiahnuteľnú životnosť. Spoľahliví dodávatelia komponentov implementujú kontrolované pracovné postupy rezných nástrojov a kontrolné postupy, aby eliminovali takéto povrchové nedokonalosti hotových polymérových komponentov.
Dynamické tesnenie z čistého polyméru pri vysokotlakových podmienkach je možné dosiahnuť iba prísnou kontrolou povrchovej rýchlosti, prítlačného tlaku a povrchovej úpravy. Vo väčšine vysokotlakových konfigurácií fungujú ako záložný hardvér spárovaný s elastomérovými primárnymi tesniacimi prvkami na blokovanie poškodenia vytláčaním. Limity prevádzkových parametrov špecifických pre projekt by sa mali porovnať s dokumentáciou vlastností materiálu.
Neplnené polyméry vo všeobecnosti poskytujú vynikajúcu odolnosť proti hydrolýze pri nepretržitom vystavení horúcej pare. Mnohé plniace prísady vytvárajú potenciálne cesty pre penetráciu pár do polymérnej matrice. Plnené zmesi môžu stále fungovať pre scenáre s prerušovaným kontaktom s parou. Pre každý jedinečný súbor parametrov pracovných podmienok by sa malo vykonať úplné vyhodnotenie kompatibility médií.
Zdokumentujte nepretržité a špičkové hodnoty teploty, rozsahy statického a cyklického tlaku, zloženie všetkých kontaktných médií, odhady typu pohybu a rýchlosti cyklu, rozmery dutín upchávky, materiál protiľahlej časti a špecifikácie drsnosti povrchu. Komplexná dokumentácia prevádzkových podmienok tvorí základ pre správny výber druhu materiálu a predvídateľnú dobu prevádzky komponentov.
Bežné pozorovateľné spôsoby zlyhania zahŕňajú abrazívne povrchové opotrebenie, deformáciu súvisiacu s vytláčaním spôsobenú nadmernou vôľou upchávky, tepelne vyvolanú rozmerovú deformáciu a rast trhlín spôsobený cyklickým mechanickým zaťažením. Dokumentovanie pozorovaní zlyhaní v reálnom svete pomáha spresniť výber materiálu a geometriu dutín upchávky pre následné iterácie hardvéru.
Nízka kvalita alebo recyklovaná surovina vytvára nekonzistentné mechanické vlastnosti v rámci šarží komponentov. Variácie vo vnútri polymérnej matrice spôsobujú nerovnomernú mieru opotrebovania a neočakávanú predčasnú degradáciu pri vystavení drsnému prostrediu. Dokumentácia vysledovateľnosti materiálu podporuje validáciu zdroja surovín pre nasadenie kritického priemyselného hardvéru.
Dodatočná povrchová úprava je vo všeobecnosti zbytočná. Kompatibilné mazivá možno použiť počas montáže pre určité scenáre inštalácie, aj keď je povinné úplné overenie kompatibility s konečnými pracovnými médiami. Povrchové vrstvy majú tendenciu sa opotrebovávať počas dynamickej prevádzky a nemožno s nimi počítať pre pretrvávajúce efekty znižovania trenia.
